1-95 1 基 板 程 序 的 生 成 和 编 辑 9 . 1 . 2  拼 块 位 移 的 扩 展 以 行 为 单 位 或 以 拼 块 为 单 位 可 以 简 单 的 对 拼 块 进 行 扩 展 作 业 。 1 在 主 画 面 显 示 位 移 参 数 。 2 确 认 拼 块 位 移 。 必 须 输 入 1 个 以 上 的 拼 块 位 移 值 才 可 以 进 行 拼 块 扩 展 的 作 业 。 拼块位移的确认 存在1个以上的拼块位移…

100%1 / 176
1-94
1
基板程序的生成和编辑
4

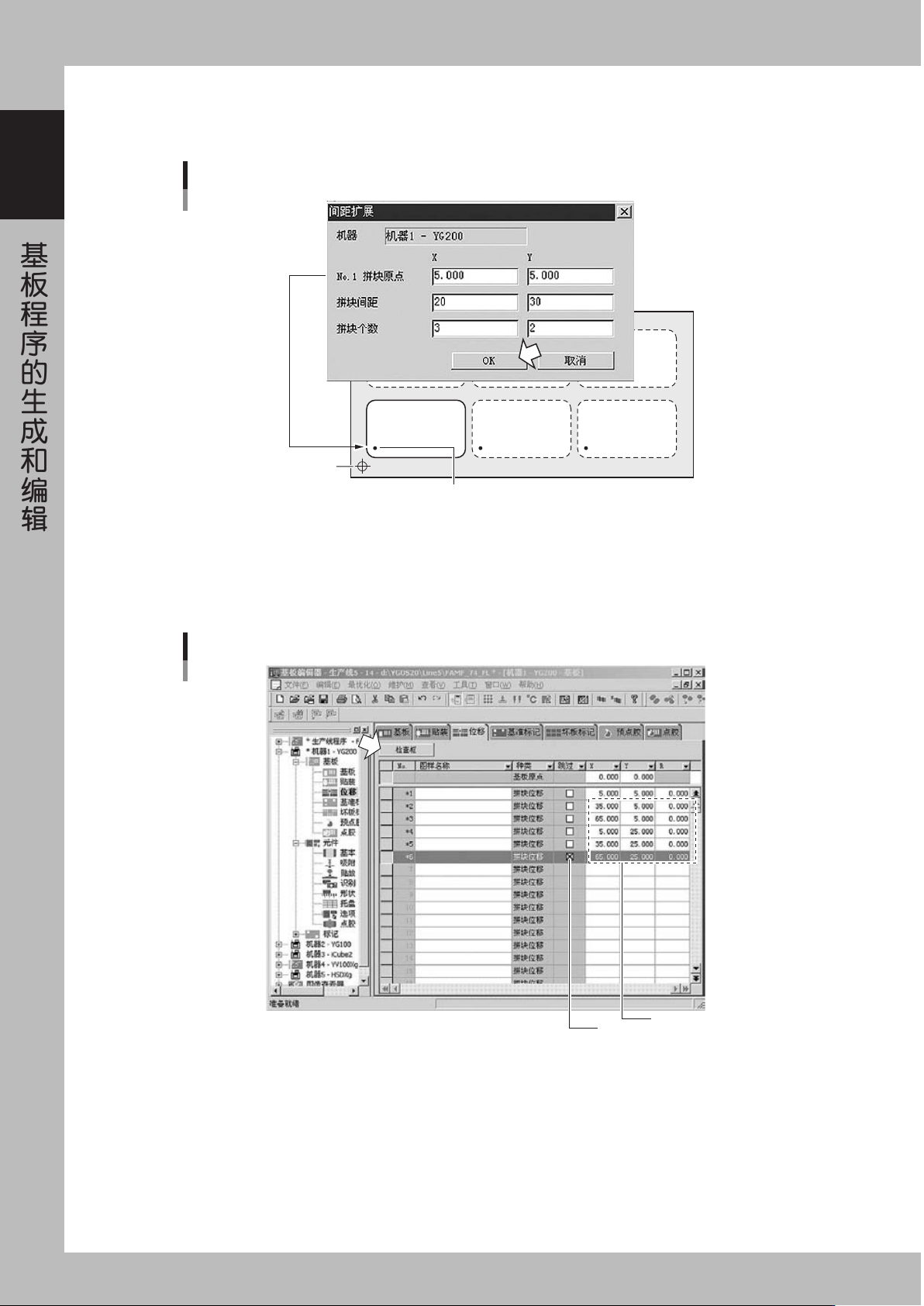

输入拼块间距及个数。
输入扩展拼块的 XY 间距和 XY 个数，再点击 [OK] 按钮。
位移No.1的坐标
间距扩展
基板原点
X
Y
66178-X6-00
5
确认扩展内容。
间距扩展后的数据显示后，确认其内容。一旦扩展，扩展后的所有拼块位移数据都将有效。如果有不需
扩展的拼块，先点击［检查框］按钮，激活「跳过」栏后，再点击跳过栏的「选择框」打上“×”记号。
间距扩展后的数据
间距扩展后的数据
选择框
66179-X6-00
1-95
1
基板程序的生成和编辑

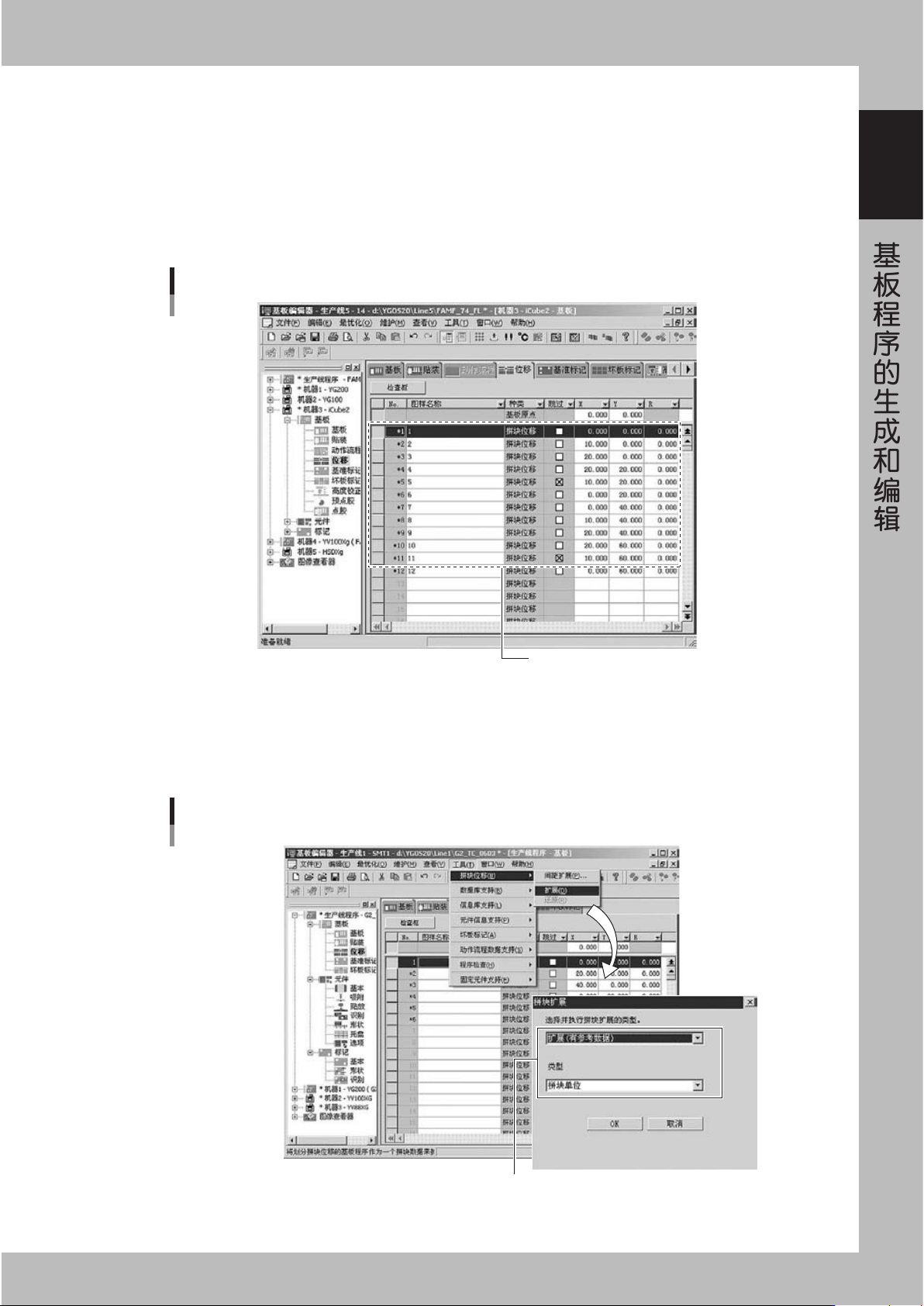

9.1.2 拼块位移的扩展
以行为单位或以拼块为单位可以简单的对拼块进行扩展作业。
1
在主画面显示位移参数。
2
确认拼块位移。
必须输入 1 个以上的拼块位移值才可以进行拼块扩展的作业。
拼块位移的确认
存在1个以上的拼块位移值
66180-X6-00
3
从拼块位移选择「扩展」。
从「工具（T）」菜单选择「拼块位移（B）」中的「扩展（D）」或点击工具栏的 [ 扩展 ] 按钮，显示
「拼块扩展」画面。
拼块扩展
Step4
66181-X6-00
1-96
1
基板程序的生成和编辑
4
选择拼块扩展的类型。
1. 从下拉式菜单中选择拼块扩展的类型。
扩展（有参考数据）
需留下扩展前的参考数据时选择。
扩展（无参考数据）
无需留下扩展前的参考数据时选择。
还原
进行拼块扩展的还原作业。
参考下节「9.1.3 拼块位移的扩展还原」。
c
注意
选择「扩展（无参考数据）」就不能进行后述的「扩展还原」作业。

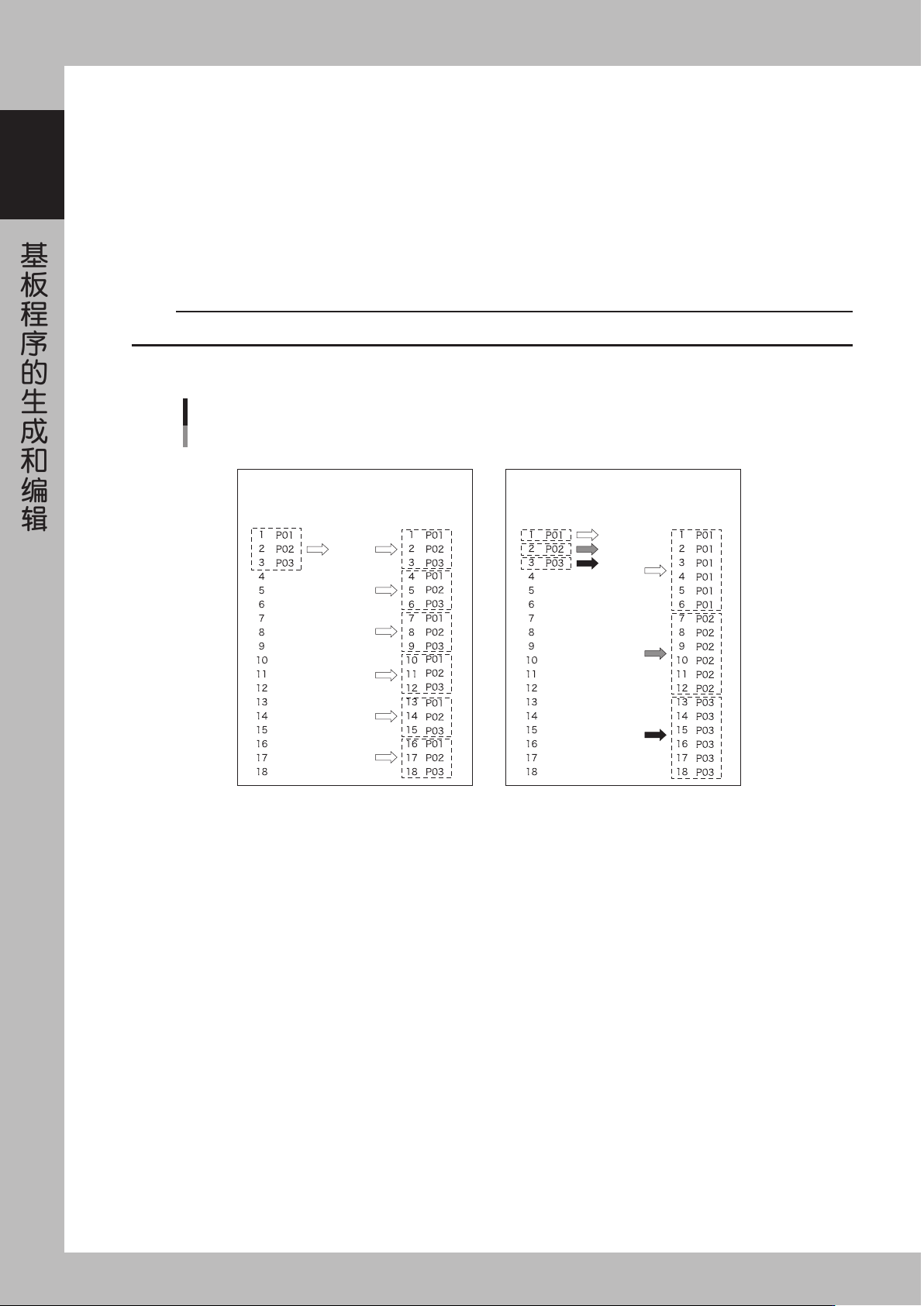

2. 从下拉式菜单中选择「拼块单位」或「行单位」为扩展类型。
贴装信息的所有记录是位移数的重复。
扩展前 扩展后
扩展前 扩展后
贴装信息的各个记录是位移数的重复。
拼块单位
行单位
拼块扩展类型
65148-X6-00
3. 完成设置后，点击 [OK] 键。
5
执行拼块扩展作业。
显示「拼块扩展」对话框，确认提示内容后点击 [ 是 ] 按钮。
6
确认提示内容后点击 [OK] 键。
完成拼块位移扩展后会出现对话框，点击 [OK] 键。
