1-97
1
基板程序的生成和编辑
7
确认扩展状态。
扩展后的数据显示后，确认其内容。一旦扩展，所有拼块位移值都会被清除。
如果有不需扩展的拼块，先点击 [ 检查框］按钮激活「跳过」栏后，再点击跳过栏的「选择框」打上“×”
记号。

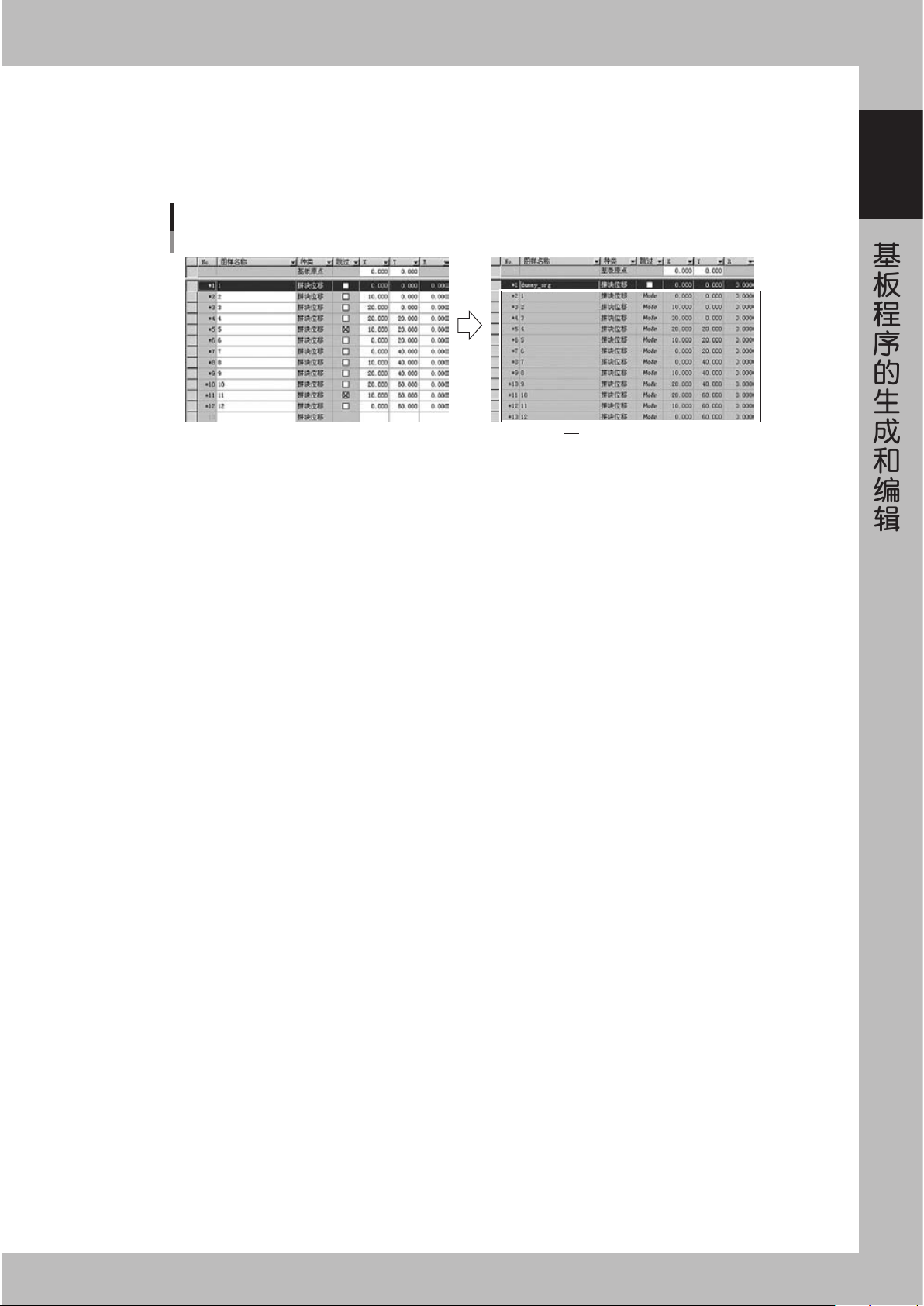

拼块扩展后的数据
以拼块单位进行扩展（有参考）为例
扩展前的数据作为「Note」被保留
66182-X6-00
8
保存基板程序。
1-98
1
基板程序的生成和编辑

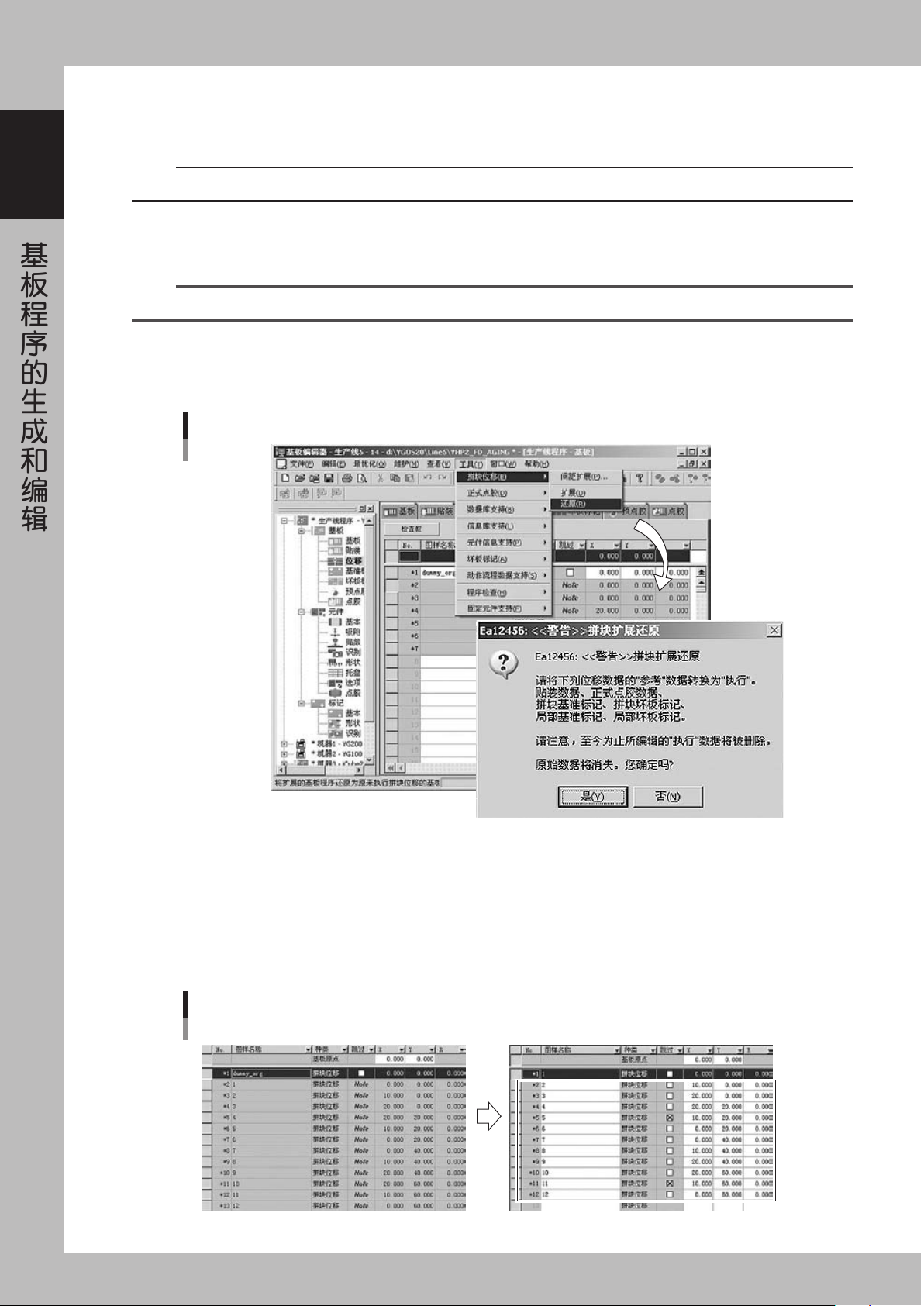

9.1.3 拼块位移的扩展还原
将已经扩展的位移信息恢复原状。
c
注意
该作业只有在扩展拼块位移时选择了「扩展 ( 有参考数据 )」类型的情况下才可以进行。
1
从「拼块位移」中选择「还原」。
从「工具 (T)」菜单选择「拼块位移 (B)」中的「还原 (R)」。
参考
在「拼块扩展」画面，将拼块扩展的类型设置为「还原」也可以操作。
2
确认变更内容。
显示「拼块扩展还原」对话框。确认内容后点击 [ 是 (Y)] 按钮。
拼块位移扩展还原
66183-X6-00
3
确认提示内容后点击 [OK] 键。
完成拼块位移还原作业后显示对话框，点击 [OK] 键。
4
确认还原状态。
确认作为「Note」( 参考 ) 而保留的拼块位移扩展前的数据是否已被还原。
拼块位移还原
以拼块为单位还原（有参考）示例
还原扩展前的数据
66184-X6-00
1-99
1
基板程序的生成和编辑

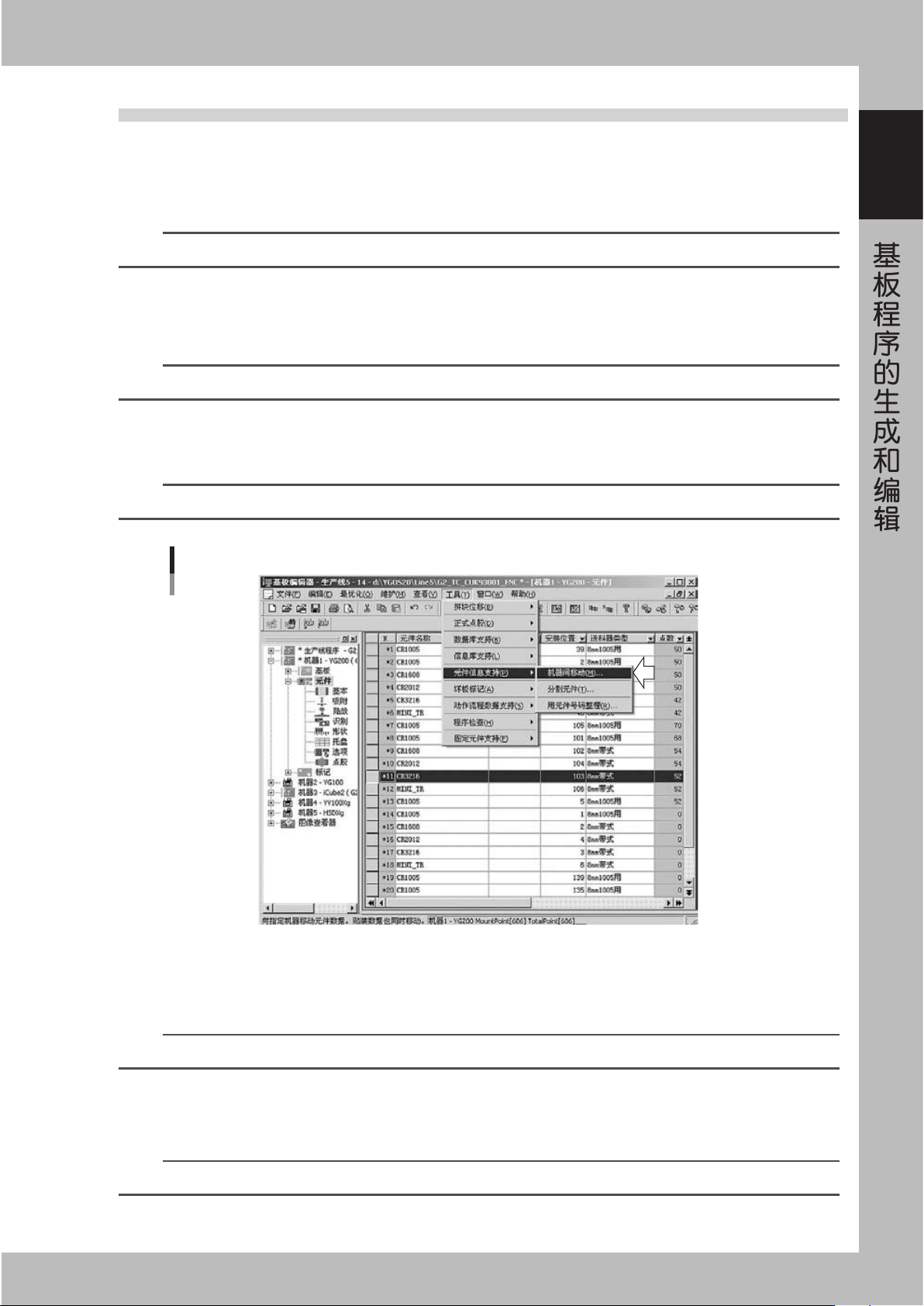

9.2 编辑元件信息
9.2.1 机器间移动
可以将一个元件数据移动到同一条生产线的其它机器上。
在机器间移动元件，其贴装数据也随之移动。
参考
该操作在数据呈筛选状态或正在排序的状态下也可以进行。
1
在主画面显示元件信息。
2
选择要在机器间移动的元件行。
参考
使用 [Shift] 键和 [Ctrl] 键，可以同时选择多个元件。
3
进行机器间的数据移动作业。
1. 从「工具（T）」菜单选择「元件信息支持（P）」－「机器间移动（M）」。
参考
点击鼠标右键，显示右键菜单，可以选择相关指令。
机器间移动
66185-X6-00
2. 显示「机器间移动」设置画面。
3. 从下拉式菜单中选择移动目的地的机器名称。
如在机器内移动，选中「进行机器内移动」栏。
参考
如果选中在机器内移动，元件号码将随之变更。
4. 如果选中「消除空行并删除移动源」，便会显示「指定移动位置」栏。
5. 指定移动位置时，选中「指定移动位置」的选择框。
出现「插入至号码」栏，输入号码。
参考
如果不指定机器移动位置，则从最小的号码开始顺位移动。
