1-1 1 1 1 基 板 程 序 的 生 成 和 编 辑 9 . 5 程 序 检 查 对 打 开 状 态 下 的 基 板 程 序 可 以 进 行 程 序 检 查 和 吸 嘴 干 扰 检 查 。 1 从 「 工 具 （ T ） 」 菜 单 选 择 「 程 序 检 查 （ H ） 」 － 「 执 行 （ E ） 」 。 显 示 「 程 序 检 查 」 对 话 框 。 程序检查 66 1 A0 - X6 -0 0 2 设 置 检 查 项…
1-110
1
基板程序的生成和编辑
3
执行点胶坐标的排序作业。
从「工具（T）」菜单选择「正式点胶（D）」中的「排序（O）」或「按各 Head 分别排序（H）」。
使用校正量确认动作时，必须使用各个 Head 分别排序的方法。
4

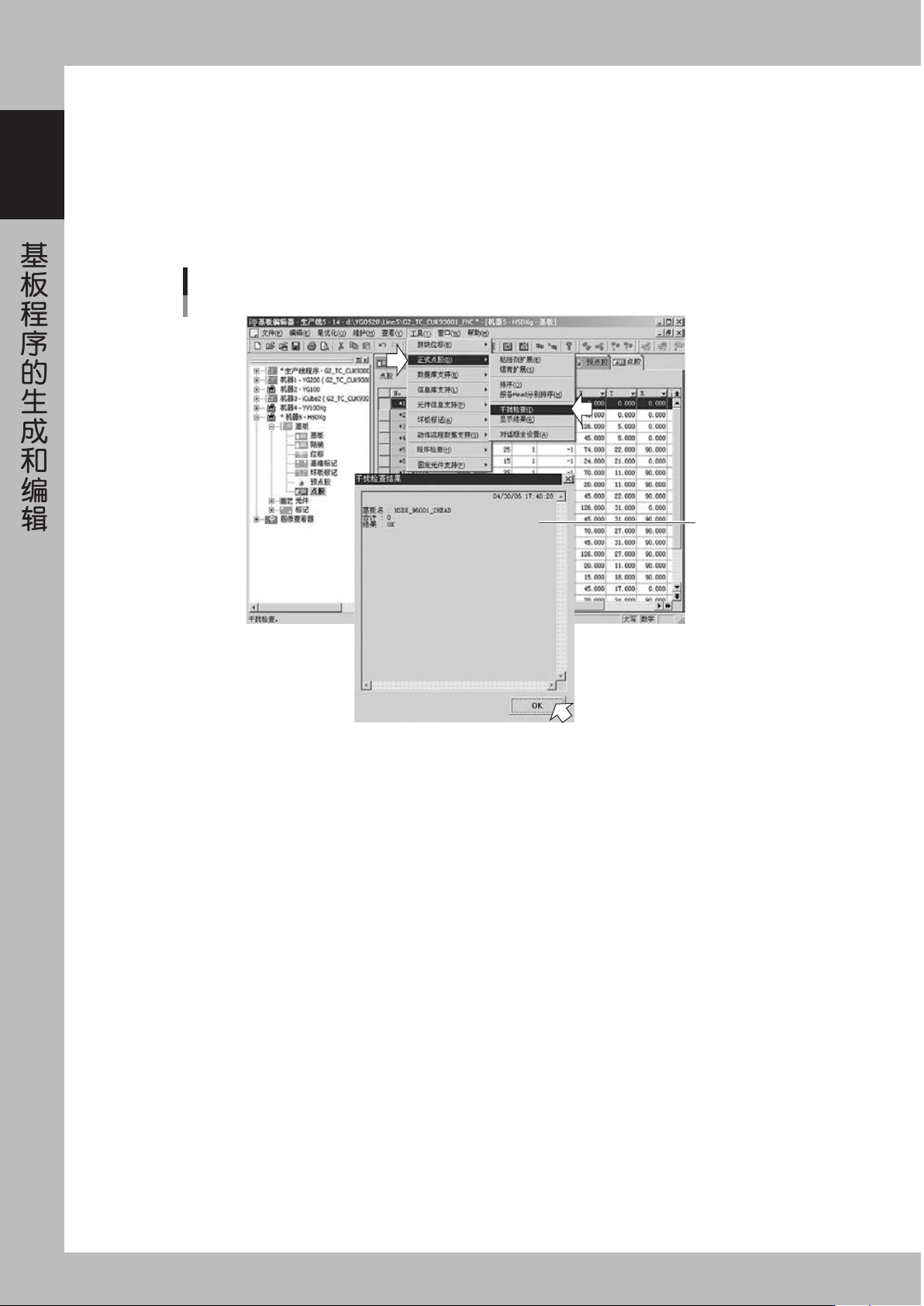

执行干扰检查。
从「工具（T）」菜单选择「正式点胶（D）」中的「干扰检查（I）」。检查挡板是否压在已涂敷的胶点上。
如果胶点可能被压，对象所在行就会显示，需修改对象所在行的数据。
干扰检查
显示干扰检查
结果
66199-X6-00
1-111
1
基板程序的生成和编辑
9.5 程序检查
对打开状态下的基板程序可以进行程序检查和吸嘴干扰检查。
1
从「工具（T）」菜单选择「程序检查（H）」－「执行（E）」。
显示「程序检查」对话框。
程序检查
661A0-X6-00
2
设置检查项目。
在「程序检查」对话框中选择需执行程序检查的项目。
· 通常检查
检查基板程序中元件号码、标记号码的一致性。
· 吸嘴干扰检查
检查吸嘴的干扰状况。
执行时，从下拉式菜单中选择检查方法。
「按贴装顺序检查」
对最优化处理后的程序是否互相干扰作检查。
对没有执行最优化的基板程序不能设置该方式。此时，会出现警告提示，点击 [OK] 键后，自动变更为
「全部检查」。
「全部检查」
不受贴装顺序、所用（贴装）机器和贴装头的制约，对全部吸嘴进行检查。
选择「全部检查」后就可以选择「元件组号码自动导入」。
如果选中「元件组号码自动导入」，将自动在「元件信息」－「选项」参数的「元件组号码」中，
按可以避免吸嘴干扰的顺序设置元件组号码。
3
点击 [ 执行 ] 按钮，执行程序检查。
用所设置的条件完成程序检查后，分别显示检查结果对话框画面。
n
要点
吸嘴干扰检查的结果可以在「图像查看器」确认。
如果出现错误，用不同颜色表示出错状况。
1-112
1
基板程序的生成和编辑
■ 无错误出现
「通常检查」完成时
显示「程序检查结果」对话框。点击 [ 关闭 ] 按钮后退出。
「吸嘴干扰检查」完成时
显示「吸嘴干扰检查结果」对话框。点击 [OK] 键后退出。
■ 出现错误
「通常检查」完成时
显示「基板程序错误」对话框。点击 [OK] 键后退出。
「吸嘴干扰检查」完成时
显示「吸嘴干扰检查结果」对话框。
该对话框将干扰检查的结果和干扰状态的元件显示在图像查看器中，可以通过显示的颜色进行确认。
在图像查看器上，干扰状态的元件的边框由各种颜色显示，点击 [OK] 键后退出。
■ 吸嘴干扰检查的结果
元件边框的颜色 内容
红色 指贴装该元件时，可能发生干扰的元件。
黑色 指贴装黑色边框的元件时，可能会被碰撞的元件。
粉红色 邻近的元件会发生互相干扰的现象时显示。
白色 指没有干扰可能性的元件。
程序检查结果
图像画面示例
无干扰的元件
有干扰的元件
661A1-X6-00
参考
清除图像查看器上的检查结果时，选择「工具（T）」－「程序检查（H）」－「清除结果显示（C）」。
