2-3 2 印 刷 程 序 的 生 成 1 . 2 基 板 的 选 择 按 下 述 方 法 选 择 已 登 录 的 基 板 程 序 。 1 打 开 基 板 程 序 。 从 「 文 件 （ F ） 」 菜 单 选 择 「 在 当 前 编 辑 器 上 打 开 基 板 程 序 （ O ） 」 或 「 启 动 新 编 辑 器 并 打 开 基 板 程 序 （ E ） 」 。 显 示 「 基 板 选 择 」 对 话 框 。 参考 无论是点击工具…
2-2
2
印刷程序的生成
4

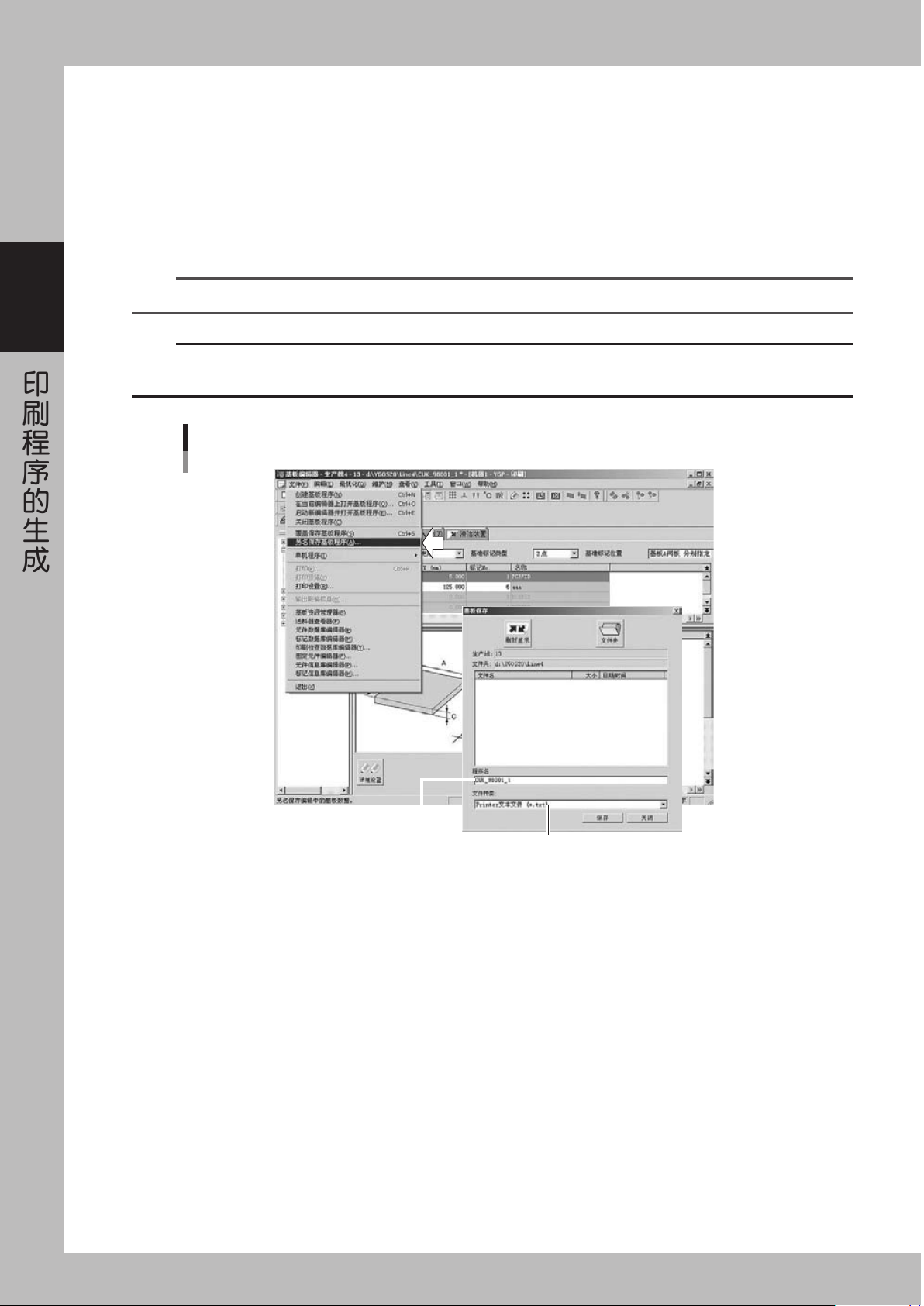

保存新建基板程序。
1. 从「文件（F）」菜单选择「另名保存基板程序（A）」或点击工具栏的 [ 保存基板程序 ] 按钮。
显示「保存基板」对话框。
2. 用键盘输入半角英数 20 字以内的基板名称。
从下拉式菜单中选择「Printer 文本文件」、「YGZ」或「默认值」等文件种类。
3. 确认保存的文件夹后，点击 [ 保存 ] 按钮。
登录的基板名称显示在树状目录中。
n
要点
基板名称不能使用空格。空格可由下划线替代。
c
注意
输入基板名称后，如果存在同名基板就会出现警告提示。可用其它名称重新登录。如果点击警告提示画面上的 [OK] 键，同名文件
将被覆盖保存。
程序保存
输入基板名称
「Printer文本文件」、「YGZ」或「默认值」
66201-X6-00
2-3
2
印刷程序的生成

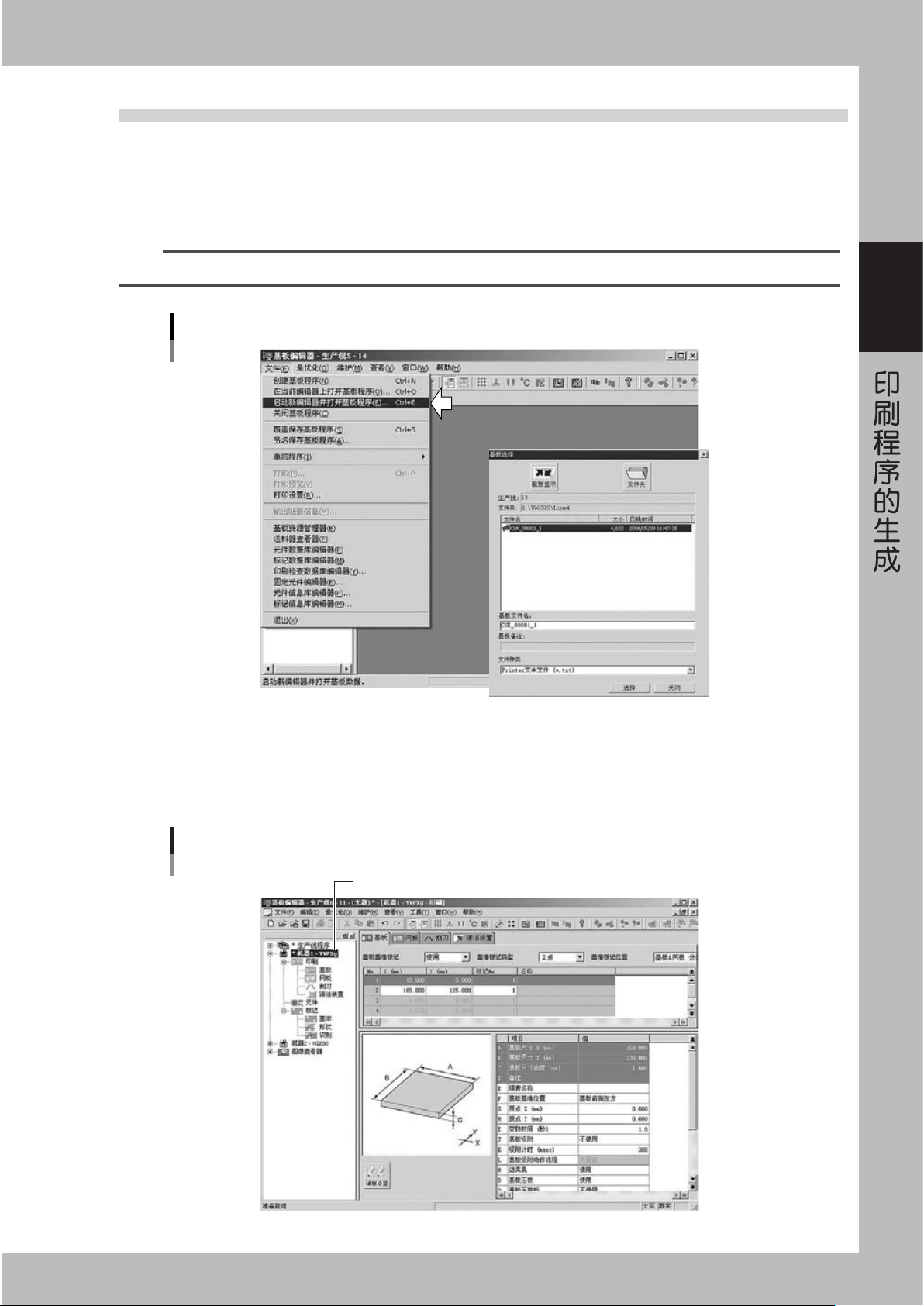

1.2 基板的选择
按下述方法选择已登录的基板程序。
1
打开基板程序。
从「文件（F）」菜单选择「在当前编辑器上打开基板程序（O）」或「启动新编辑器并打开基板程序（E）」。
显示「基板选择」对话框。
参考
无论是点击工具栏 [ 在当前的编辑器上打开基板程序 ] 按钮，还是点击 [ 启动新编辑器并打开基板程序 ] 按钮，都进行同样的操作。
打开基板程序
66202-X6-00
2
选择基板名称。
将光标移至要选择的基板名称栏，点击 [ 选择 ] 按钮。读入所选基板程序，画面中的树状目录显示所选
基板名称。
所选基板名称
所选基板名称
66203-X6-00
2-4
2
印刷程序的生成
2.基板数据的设置
打开树状目录「印刷」－「基板」（或主画面的「基板」图标）画面，确认和编辑下列设置项目。
「印刷」－「基板」画面
1 2 34 5 6
［详细设置］按钮
66204-X6-00
1. 基板基准标记
使用对位用基板基准标记时设置为「使用」，不使用时设置为「不使用」。
2. 基准标记类型
「基板基准标记」设置为「使用」时，从「1 点」〜「4 点」中选择「基准标记类型」（使用标记的个数）。各标记形状相异
也无妨。
基板基准标记类型
以2点为例
(0, 0)
基板原点
标记2
(X, Y)
标记1
(X, Y)
+X
+Y
基板坐标基准位置
65200-X6-00
