2-5 2 印 刷 程 序 的 生 成 3 . 基 准 标 记 位 置 可 以 指 定 在 基 板 和 网 板 上 分 别 设 置 或 共 同 设 置 基 准 标 记 。 选 择 「 基 板 & 网 板 分 别 指 定 」 、 「基 板 & 网 板 共 通 指 定 」 中 的 任 一 项 。 · 基 板 & 网 板 分 别 指 定 可 以 在 基 板 和 网 板 中 分 别 指 定 基 准 标 记…
2-4
2
印刷程序的生成
2.基板数据的设置
打开树状目录「印刷」－「基板」（或主画面的「基板」图标）画面，确认和编辑下列设置项目。

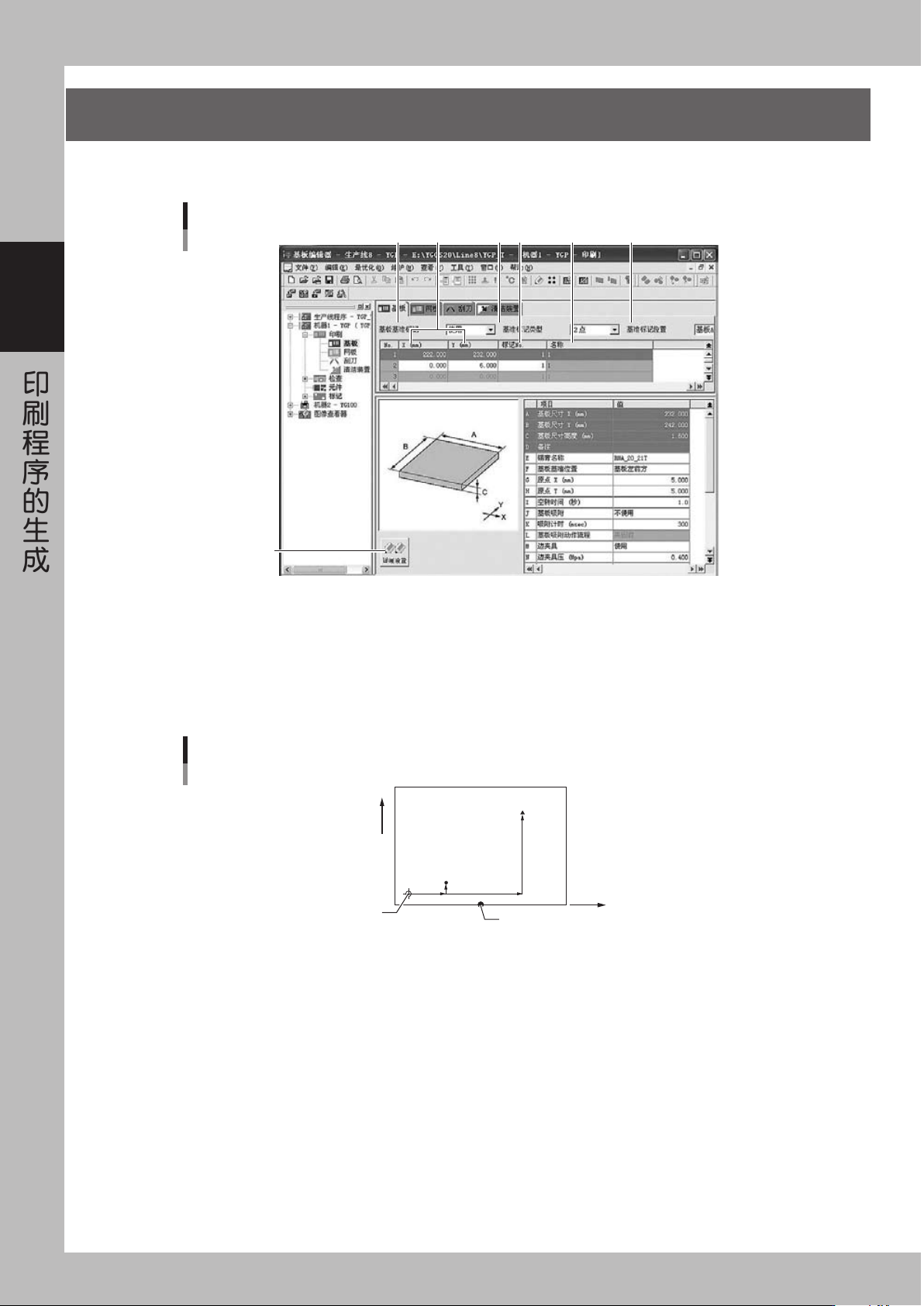

「印刷」－「基板」画面
1 2 34 5 6
［详细设置］按钮
66204-X6-00
1. 基板基准标记
使用对位用基板基准标记时设置为「使用」，不使用时设置为「不使用」。
2. 基准标记类型
「基板基准标记」设置为「使用」时，从「1 点」〜「4 点」中选择「基准标记类型」（使用标记的个数）。各标记形状相异
也无妨。
基板基准标记类型
以2点为例
(0, 0)
基板原点
标记2
(X, Y)
标记1
(X, Y)
+X
+Y
基板坐标基准位置
65200-X6-00
2-5
2
印刷程序的生成
3. 基准标记位置
可以指定在基板和网板上分别设置或共同设置基准标记。
选择「基板 & 网板分别指定」、「基板 & 网板共通指定」中的任一项。
· 基板 & 网板分别指定
可以在基板和网板中分别指定基准标记位置、基准标记类型及其基准位置。
· 基板 & 网板共同指定
在基板和网板中共同指定基准标记位置、基准标记类型及其基准位置。
变更为「基板 & 网板共通指定」后，出现下图所示提示。点击［确定］按钮，基板基准标记中「基准标记位置」、「基准
标记类型」、「基准位置」、「原点坐标」的各参数分别复制到网板基准标记中。
基板&网板共同指定对话框
从基板基准标记复制到网板基准标记
66205-X6-00
参考
如果设置为「基板 & 网板共通指定」，无论在基板参数还是在网板参数编辑「基准标记位置」、「基准标记类型」、「基准位置」、
「原点坐标」，该编辑内容都会自动反馈到另一方。
4. X、Y(mm)
输入从基板基准标记的基板原点开始的 XY 坐标（mm）。圆形、方形、三角形的标记输入中心坐标。
5. 标记 No.
输入基准标记使用的标记 No.（预先在标记画面中登录的号码）。
6. 名称
输入「标记 No.」后，该标记的名称（预先在标记画面中登录的名称）会自动显示。
A、B:基板尺寸 X、Y(mm)
输入基板的 X 方向 ( 基板传送方向 ) 和 Y 方向的尺寸 (mm)。自动运行状态下固定基板时 , 需将传送宽度 (W 轴 ) 尺寸控制在
Y+0.5mm 内。
基板尺寸X，Y
基板
传送轨道
X [mm]
W=(Y+0.5mm)
Y [mm]
65201-X6-00
C: 基板厚度 Z(mm)
输入基板厚度 (mm)。
D: 备注
输入基板相关信息的备注栏。不输入也无妨。
E: 锡膏名称
输入所用锡膏的名称等信息。不输入也无妨。
2-6
2
印刷程序的生成
F: 基板基准位置
选择在基板的何处设置坐标。从「基板中央」、「基板正前方」、「基板正后方」、「基板左前方」、「基板右前方」、「基板左后方」、
「基板右后方」中选择，标准机器将「基板左前方」设置为基板基准位置。
基板基准位置
基板基准位置
基板
65202-X6-00
参考
基板上的设置坐标中有「原点 XY」、「基板基准标记」、「检查坐标」。
G、H:原点 X、Y(mm)
基板基准坐标的原点与「基板基准位置」不一致时，输入以「基板基准位置」为基准的基板原点的 XY 位置 (mm)。
基板基准位置和基板原点
-X
+X
+Y
+Y
固定侧(前侧)
传送轨道
基板
基板坐标基准位置(基板正前方)
基板原点
65203-X6-00
I: 空转时间 ( 秒 )
普通形状的基板设置为「1（秒）」。如果是特殊形状的基板 ( 缺口，中空等 )，传送出口传感器容易误识别。此时，如果设置
了空转时间，即使基板检测传感器关闭以后，传送带在指定的时间内也会继续运转传出基板。在 0 〜 9 秒的范围内输入。
J: 基板吸附
只有装备了选项装置中基板吸附装置的机器才可使用基板吸附功能，一般设置为「不使用」。印刷有翘曲的基板及薄型基板
时设置为「使用」，可以从基板下面吸附、固定基板。该参数设置为「使用」时，还需设置「吸附计时」、「基板吸附动作流程」。
K: 吸附计时 (msec)
如「基板吸附」的参数设置为「使用」，需设置吸附计时 (msec)。即顶板上升完毕到下个动作开始之间的停顿时间。该功能
仅对装有选项装置中基板吸附功能的机器有效。
L: 基板吸附动作流程
只有「基板吸附」参数设置为「使用」时有效。选择基板吸附动作在「夹固前」还是在「夹固后」进行。
M: 边夹具
设置「使用」或「不使用」从侧面固定基板的边夹具。
一般设置为「使用」。印刷使用边夹具无法固定的薄型陶瓷基板时，可以设置为「不使用」而使用基板吸附方法。
O: 基板压板
设置「使用」或「不使用」从基板上面按压基板边缘的压板。
一般设置为「使用」。使用基板压板，可以矫正基板边缘向上翘曲的现象。
