2-9
2
印刷程序的生成
同一批基板存在整体向同一方向伸展或歪斜的现象，或者只有基板基准位置存在向同一方向伸展或歪斜的现象时，
即使通过目测偏移量的调整保证了印刷精度，但是在印刷检查结果中仍会出现印刷位置整体偏移现象。这时 , 如
使用「基板歪斜校正」功能，在以印刷基板为基准执行的印刷检查结果（锡膏位置）的基础上，在全部检查坐标
加上偏移量，就能正确地判定印刷位置。
基板歪斜校正功能
① 如果基板基准标记存在伸展和歪斜现象，
就不能正确校正基板固定偏移量，从而
导致印刷检查结果出现整体位置偏移。
② 图样上印刷精度良好的锡膏面，通过印刷检查
相机识别后，将偏移量反馈到印刷检查位置。
(整体移动)
65204-X6-00
n
要点
为取得歪斜校正值需执行印刷检查，必须事先生成印刷检查数据。为了检出整块基板的正确印刷位置，必须尽可能多地登录印刷
检查对象。（关于印刷检查的详细内容，参阅另册「印刷检查功能」手册。）
●局部基准标记
印刷存在伸展、歪斜等参差不齐现象的同一批基板时，通过识别要重点确保印刷精度的位置附近的标记，可以稳定重点位置
的印刷精度。
参考
使用局部基准标记后的位置校正值，可以用于印刷位置的计算，还可以在安装着印刷检查装置（选项装置）的机器上执行印刷检查
时用于印刷检查位置的计算。
基板基准标记和局部基准标记
①实施基板基准标记的识别，计算
基板固定偏移的校正量。
②根据基板基准标记的识别结果实施
基板固定偏移量的校正后，在事先
登录的局部基准标记位置上识别标
记。
基板基准标记
基板基准标记
局部基准标记
③如果基板不存在伸展和歪斜现象，
就不会发生局部基准标记的识别偏移。
如果基板存在伸展和歪斜现象，则将
局部基准标记的识别偏移量（仅限XY
方向）直接加入基板基准标记校正量中。
65205-X6-00
参考
如要重点确保基板上多个位置的印刷精度，可使用各自的局部基准标记，也就是将各个局部基准的标记识别偏移量的平均值作为
校正量。
2-10
2
印刷程序的生成
局部基准标记的设置
1 2 3 4 5
66208-X6-00
1. No.
指局部基准标记的号码。
2. 跳过
是选择执行还是跳过指定号码的局部基准标记功能。执行时清除选择框的选中记号。
3. X(mm)、Y(mm)
设置指定号码的局部基准标记的位置。坐标的基准位置与基板基准标记相同。
4. 标记 No.
指定用于识别指定号码的局部基准标记的标记号码。
5. 名称
显示标记 No. 中指定的标记数据的名称。
c
注意
使用局部基准标记时必须使用基板基准标记。基板基准标记设置为「不使用」时，不能使用局部基准标记。

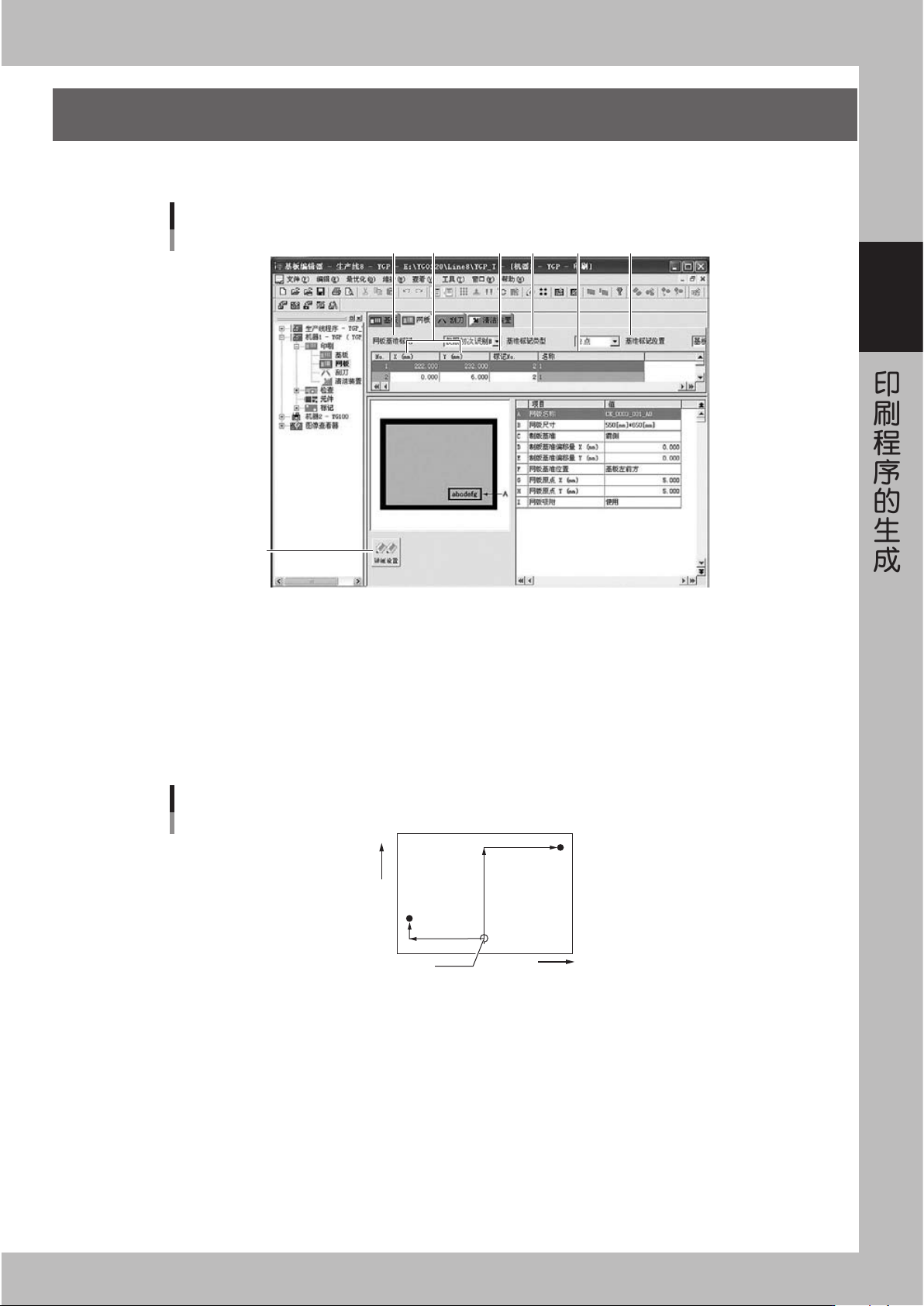

2-11
2
印刷程序的生成
3.网板数据的设置
在「网板」画面确认和编辑下列设置项目。
「印刷」－「网板」画面
1 4 5 32 6
［详细设置］按钮
66209-X6-00
1. 网板基准标记
使用对位用基准标记时，选择「每次识别都使用」或「仅初次识别使用」，不使用对位用基准标记时，设置为「不使用」。
如选择「每次识别都使用」，基板每传入一次就执行一次标记识别，如选择「仅初次识别使用」，只对最初传入的基板进行
标记识别。
2. 基准标记类型
「网板基准标记」设置为「每次识别都使用」或「仅初次识别使用」时，从「1 点」〜「4 点」中选择该「基准标记类型」
（使用标记数），各标记的形状相异也无妨。
网板基准标记类型
以两点为例
网板原点
标记1
(-X, Y)
标记2
(X, Y)
+X
+Y
65206-X6-00
