2-13
2
印刷程序的生成
D、E:制版基准偏移量 X、Y(mm)
网板的制版基准大大偏移了网板「中央」「前侧」「内侧」的基准位置而不能识别标记时，需设置该偏移量。
制版基准偏移量X、Y
以制版基准「中央」为例
网板中央
X-
X+
-Y
+Y
制版基准
65208-X6-00
F: 网板基准位置
以所设置的制版基准 · 制版基准偏移量的位置为基准，选择将基板某个位置开始的坐标设置为网板坐标。可从下图所示
「基板中央」「基板正前方」「基板正后方」「基板左前方」「基板右前方」「基板左后方」「基板右后方」中选择。
参考
网板上设置的坐标有「网板原点 XY」「网板基准标记」「网板检查坐标」。
网板基准位置
网板基准位置
基板
网板边框
65209-X6-00
G、H:网板原点 X、Y(mm)
网板基准标记坐标轴的原点与网板基准位置不一致时，设置网板基准位置开始的偏移量。
网板原点
网板原点
网板基准位置
网板基准位置设置为「基板左前方」
基板
网板边框
+Y
-Y
+X
-X
65210-X6-00
I: 网板吸附
从网板下方吸附网板，使网板底面紧密附着在传送轨道后再实施印刷时，将网板吸附设置为「使用」。如无需要则设置为
「不使用」。
使用网板吸附有以下效果：
· 消除刮刀 1 和刮刀 2 在 Y 方向的印刷偏移。
· 提高基板与网板之间的紧密度。
2-14
2
印刷程序的生成
3.1 网板数据的详细设置

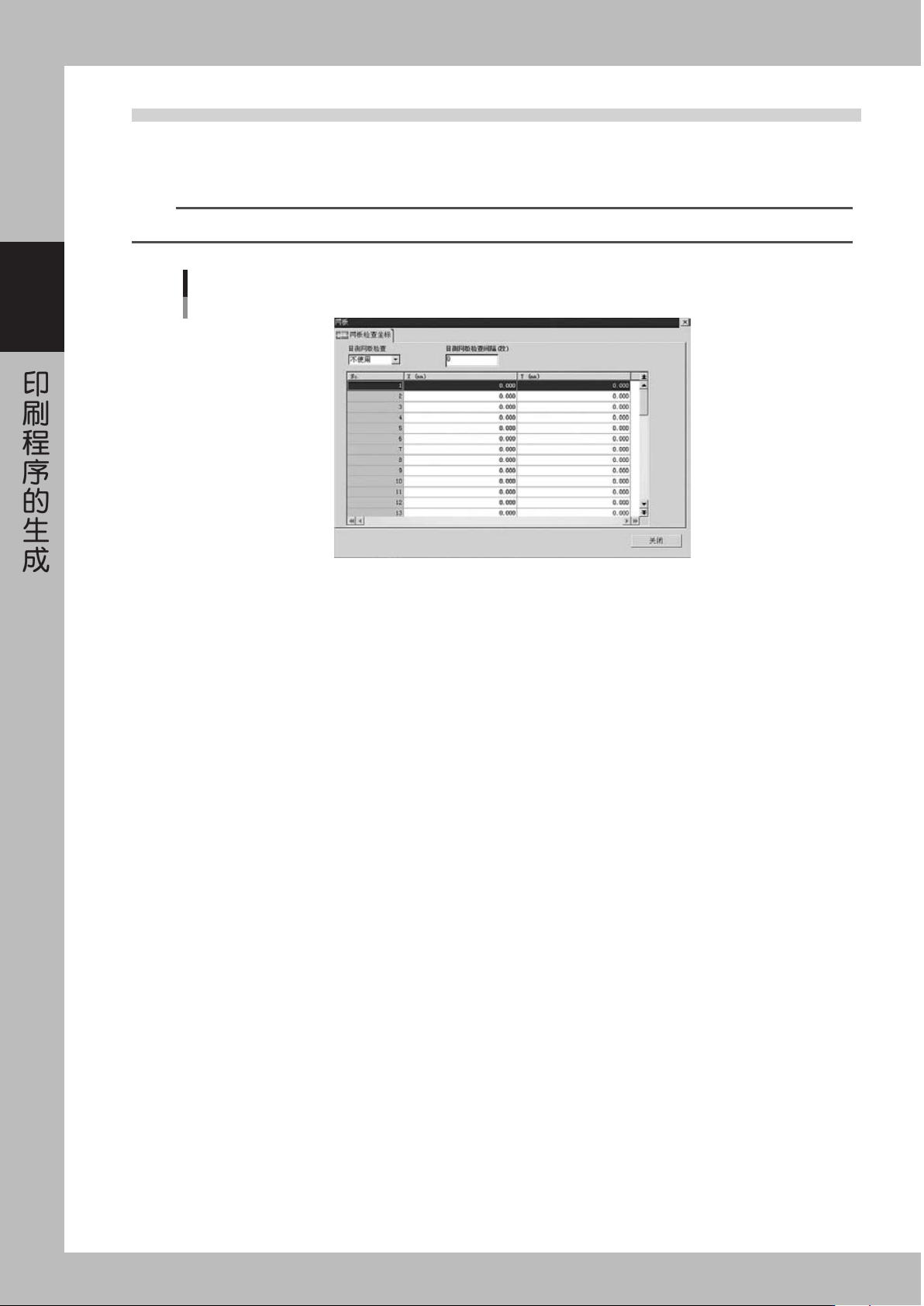

点击「印刷」－「网板」画面的［详细设置］按钮，显示设置「网板检查坐标」画面。可以预先输入要在锡膏
印刷后进行目测检查的网板坐标。
设置该功能的「使用」「不使用」或者使用情况时的目测网板检查间隔的基板枚数。
参考
打开「印刷」－「网板」画面，点击工具栏的［详细］按钮也可以进行相同操作。
「网板检查坐标」画面
66211-X6-00
2-15
2
印刷程序的生成
4.刮刀数据的设置
在「刮刀」画面确认和编辑下列设置项目。
「印刷」－「刮刀」画面
1
66212-X6-00
1. 刮刀类型
标准印刷机选择「双刮刀」。配备了选项装置的封闭型 Head 的印刷机，可以选择「封闭型」。（如果选择「封闭型」，不需
设置的参数都呈灰色。）
A: 刮刀种类
「刮刀类型」设置为「双刮刀」时，需指定其种类和尺寸。（「刮刀类型」设置为「封闭型」时，该参数不显示。）
B: 单程／往返
选择「单程」印刷或「往返」印刷。
C: 往返印刷条件
印刷条件指定为「往返同一指定」或「往返分别指定」。指定为「往返同一指定」，表示双程都使用「去程刮刀速度」「去程
刮刀印压」的设置值，而「返程刮刀速度」「返程刮刀印压」无效。
D、F:去程刮刀速度 (mm/ 秒 )、返程刮刀速度 (mm/ 秒 )
设置去程和返程刮刀的印刷移动速度。根据网板上锡膏搅拌状态设置最佳速度，速度太快引起搅拌不均匀，是导致网板底部
溢入锡膏的原因。
E、G:去程刮刀印压 (N)、返程刮刀印压 (N)
设置锡膏印刷时去程和返程刮刀的负载。根据网板上锡膏搅拌状态，设置最佳印压。
只要锡膏能搅拌均匀，可以将印压设置得略低。如果刮刀速度较快，可以相应的增大印压的设置值。
H: 供应锡膏时停机
供应锡膏需要停止运行时设置为「执行」，不需停止运行时设置为「不执行」。
I: 锡膏供给间隔（枚）
设置印刷几块基板后，补充一次锡膏。一般，以锡膏供给量和印刷使用量为基础设置。
