2-22
2
印刷程序的生成
6.标记数据的生成
本节具体说明用于基板和网板基准标记的标记数据的生成方法。每个登录的标记数据都有如下图所示的各种参数。
标记数据的参数构成
表面类型
识别类型
标记界限值
标记识别公差
标记检出范围XY
外圈照明级别
内圈照明级别
同轴照明级别
IR外圈照明级别
IR内圈照明级别
排除标记外部干扰数
排除标记内部干扰数
标记类型
形状类型
标记外形
（标记外形X）
（标记面积）
（标记周长）
标记名称
备注
（标记类型）
66216-X6-00
参考
所显示的参数随选择的「形状类形」变更。
2-23
2
印刷程序的生成
6.1 生成顺序
选择树状目录的「标记」－「基本」图标，打开下图所示的标记画面。在画面上部数据号码的行中输入标记的
「名称」和「备注」，在下部列表中设置各种参数。
1
从树状目录选择「标记」－「基本」图标，打开标记画面。
Step 2Step 1 Step 3
Step 4

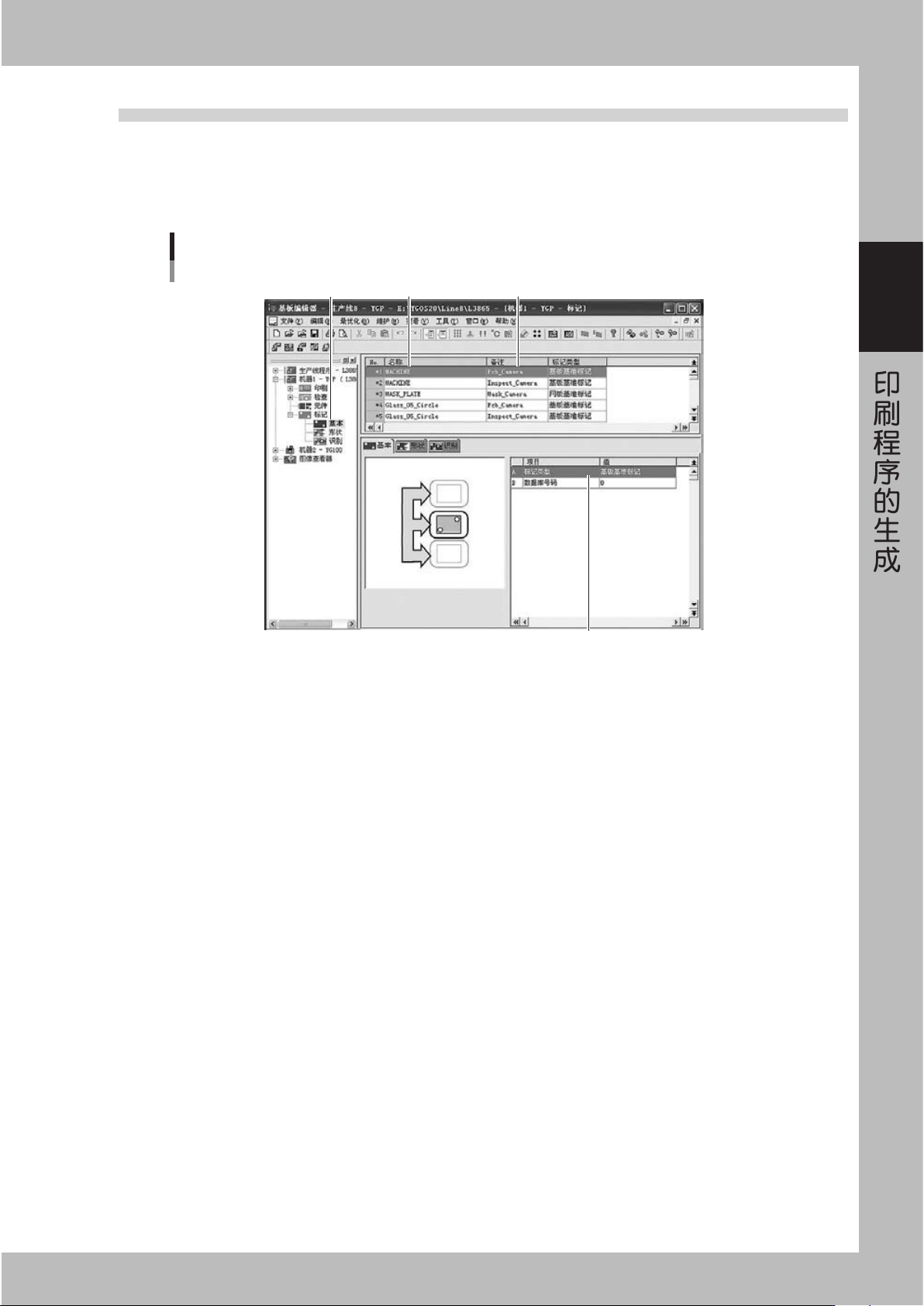

标记画面
66217-X6-00
2
输入标记的「名称」。
以半角英数为每个标记输入不同的标记名称，字数控制在 20 字以内，不能使用空格。
3
输入「备注」。
根据需要输入备注内容（也可以不输入）。
2-24
2
印刷程序的生成
4
设置「基本」图标的「标记类型」。
生成基板基准标记时将标记类型设置为「基板基准标记」，生成网板基准标记时将标记类型设置为
「网板基准标记」。

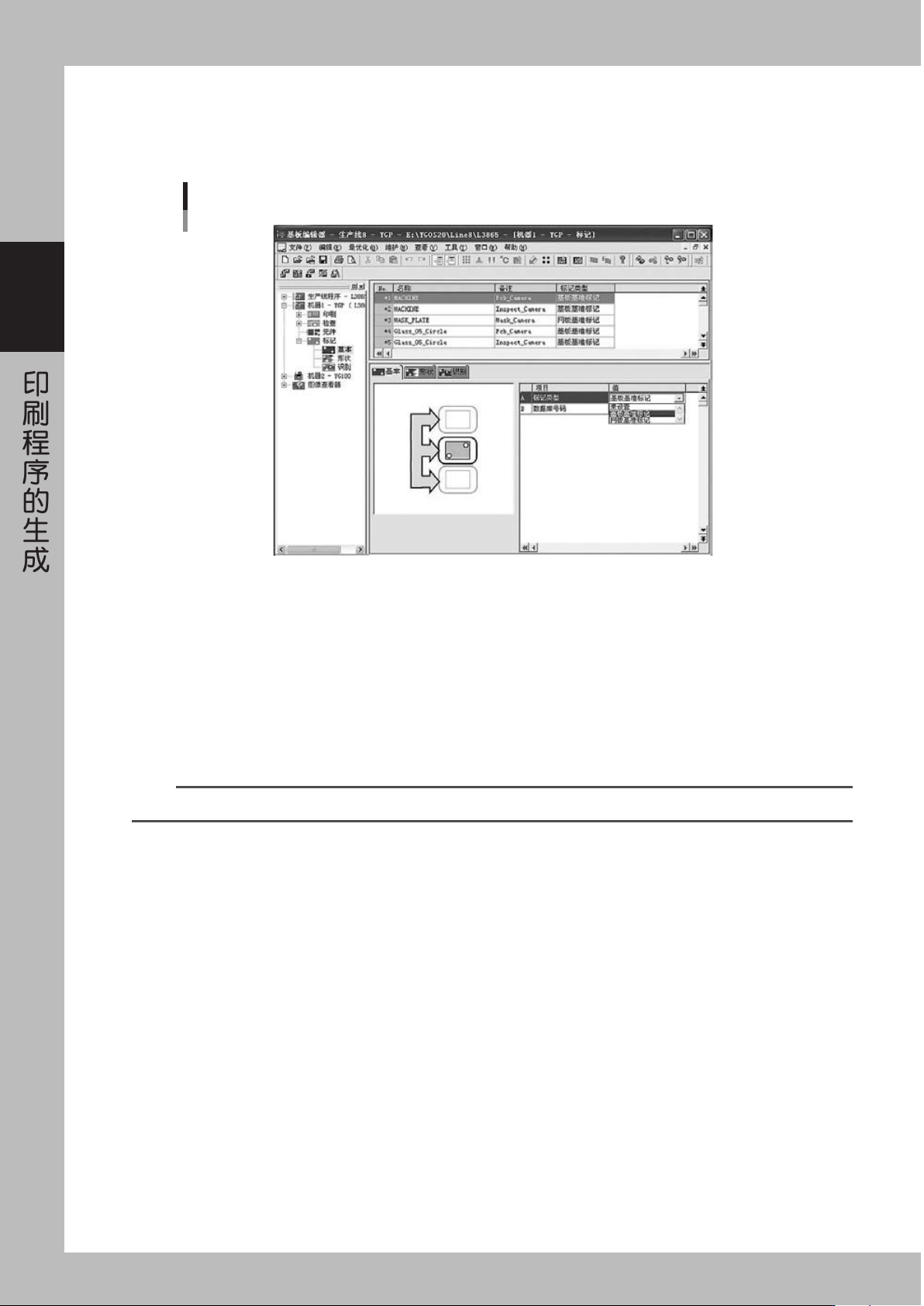

「标记类型」的设置
66218-X6-00
5
设置各种参数。
选择「形状」「识别」图标的同时，在画面右下方的列表中设置参数。（参阅本章「6.2 〜 6.3」）。
6
重复上述作业。
对基准标记中使用的全部标记实施上述作业。
7
保存数据。
从「文件（F）」菜单选择「覆盖保存基板程序（S）」或「另名保存基板程序（A）」。
参考
按工具栏的 [ 基板保存 ] 按钮，也可以覆盖保存基板程序。
