2-24
2
印刷程序的生成
4
设置「基本」图标的「标记类型」。
生成基板基准标记时将标记类型设置为「基板基准标记」，生成网板基准标记时将标记类型设置为
「网板基准标记」。
「标记类型」的设置
66218-X6-00
5
设置各种参数。
选择「形状」「识别」图标的同时，在画面右下方的列表中设置参数。（参阅本章「6.2 〜 6.3」）。
6
重复上述作业。
对基准标记中使用的全部标记实施上述作业。
7
保存数据。
从「文件（F）」菜单选择「覆盖保存基板程序（S）」或「另名保存基板程序（A）」。
参考
按工具栏的 [ 基板保存 ] 按钮，也可以覆盖保存基板程序。
2-25
2
印刷程序的生成

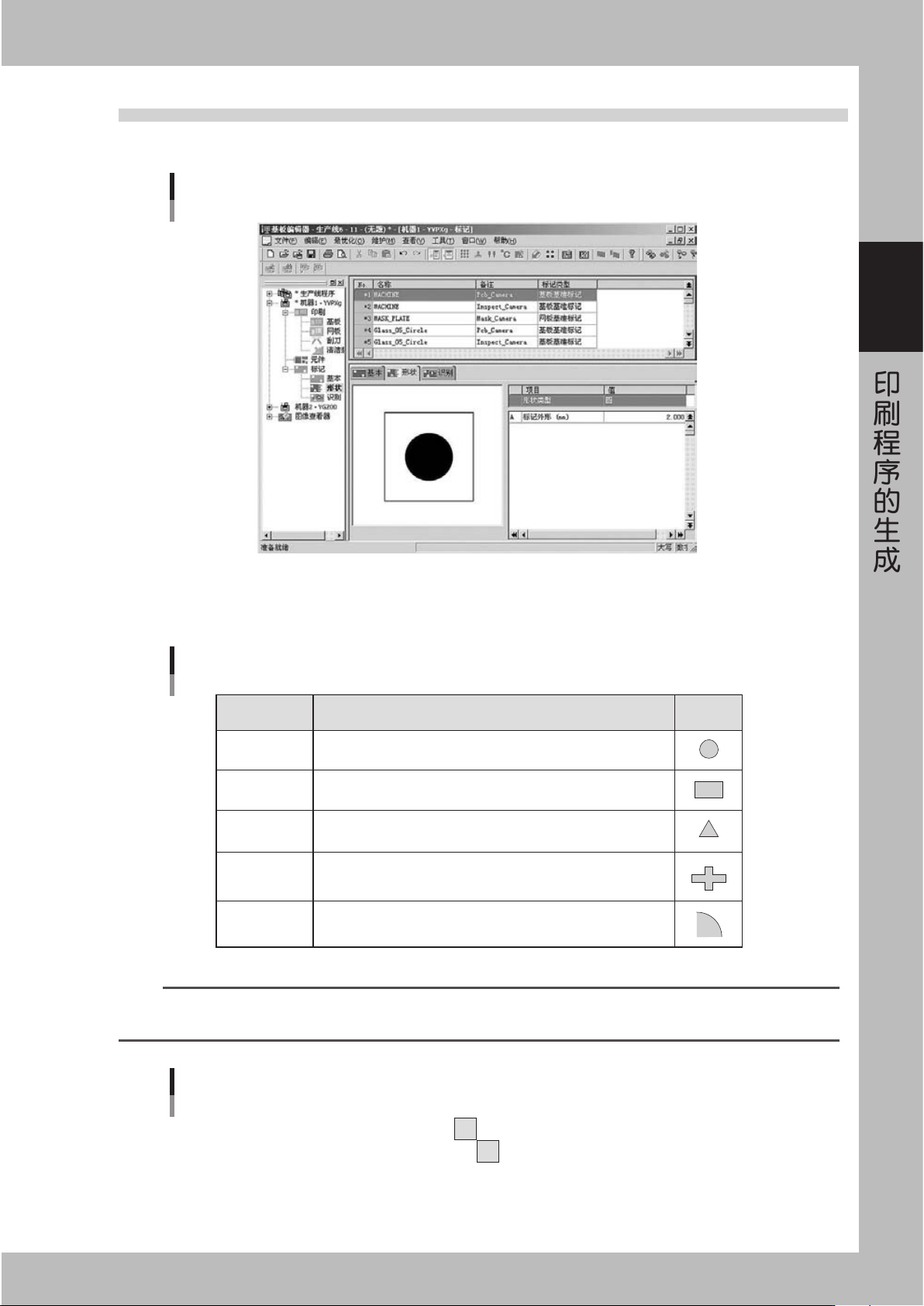

6.2 形状参数
选择「形状」图标，可以设置下列形状参数。
形状参数
66219-X6-00
形状类型
形状类型有以下 5 种，对照使用的标记从下拉菜单中选择。
形状类型 说 明 例
圆
正方形，长方形
正三角形
特殊形状
角检出
标记形状为圆形时选择。
标记形状为正方形，长方形时选择。
标记形状为正三角形时选择。
标记形状为圆，正方形，长方形，正三角形以外的一个整体形状时选择。
将图样等的角部作为标记检出时选择。
形状类型
65215-X6-00
参考
如下图所示，两个以上标记组合为一个标记使用时，可以将其作为图样登录。这样「形状类型」在识别时将被忽略，所以设置为
任何类型都没关系。
图样形状的示例
65216-X6-00
2-26
2
印刷程序的生成

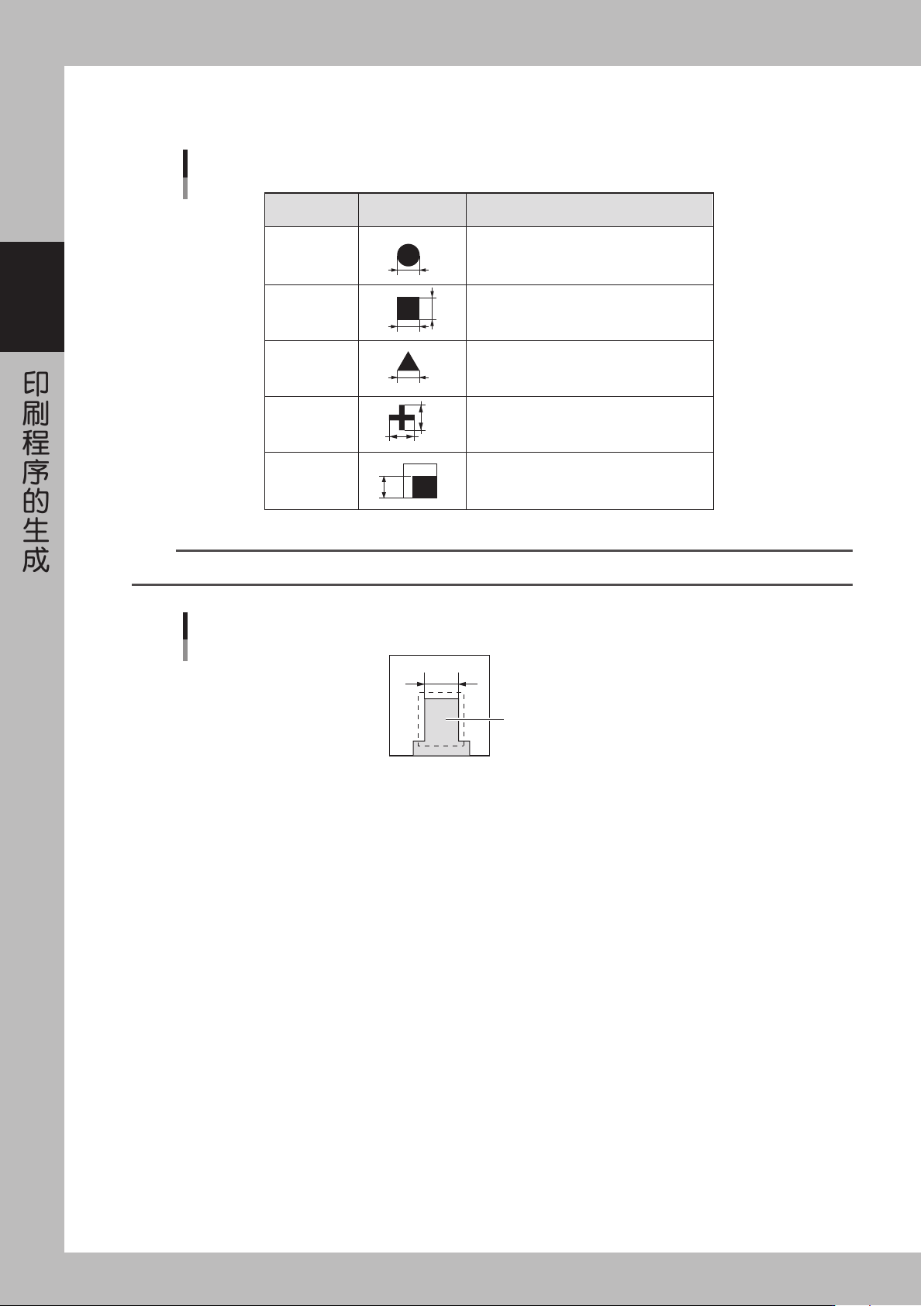

A、B:标记外形 X、Y
输入标记的外形尺寸。参照下表，输入用直尺等测量得到的准确数值。
例 标记外型 形状类型
X
X
Y
Y
输入直径的长度
输入各边的长度
输入一边的长度
在「标记外形X」中输入X的长度，在「标记
外形Y」中输入Y的长度。
标记检出范围内显示的两条边中，
输入短边的长度
圆
正方形·长方形
正三角形
特殊形状
角检出
标记外形
65217-X6-00
参考
如下图所示，对有复数个角部的标记进行角检出时，必须以包含检出边在内的方形中最短边的边长为标记的外形。
需检测的方形
标记外形示例
65218-X6-00
C: 标记面积
该参数只有在「形状类型」被设置为「特殊形状」时才显示。标记面积的输入单位为 mm
2
。
D: 标记周长
该参数只有在「形状类形」被设置为「特殊形状」时才显示，标记周长的输入单位为 mm。
