1-12
1
基板程序的生成和编辑
4.2 贴装参数
打开树状目录「基板」－「贴装」（或主画面的「贴装」图标）画面。
在贴装参数中设置贴装位置、贴装元件号码等与贴装相关的数据。
参考
该功能随规格的不同显示不同的内容，「基板」参数的运行模式只有设置为「贴装 / 正式点胶」时才有效。
1
10
32 4 5 7 8 96

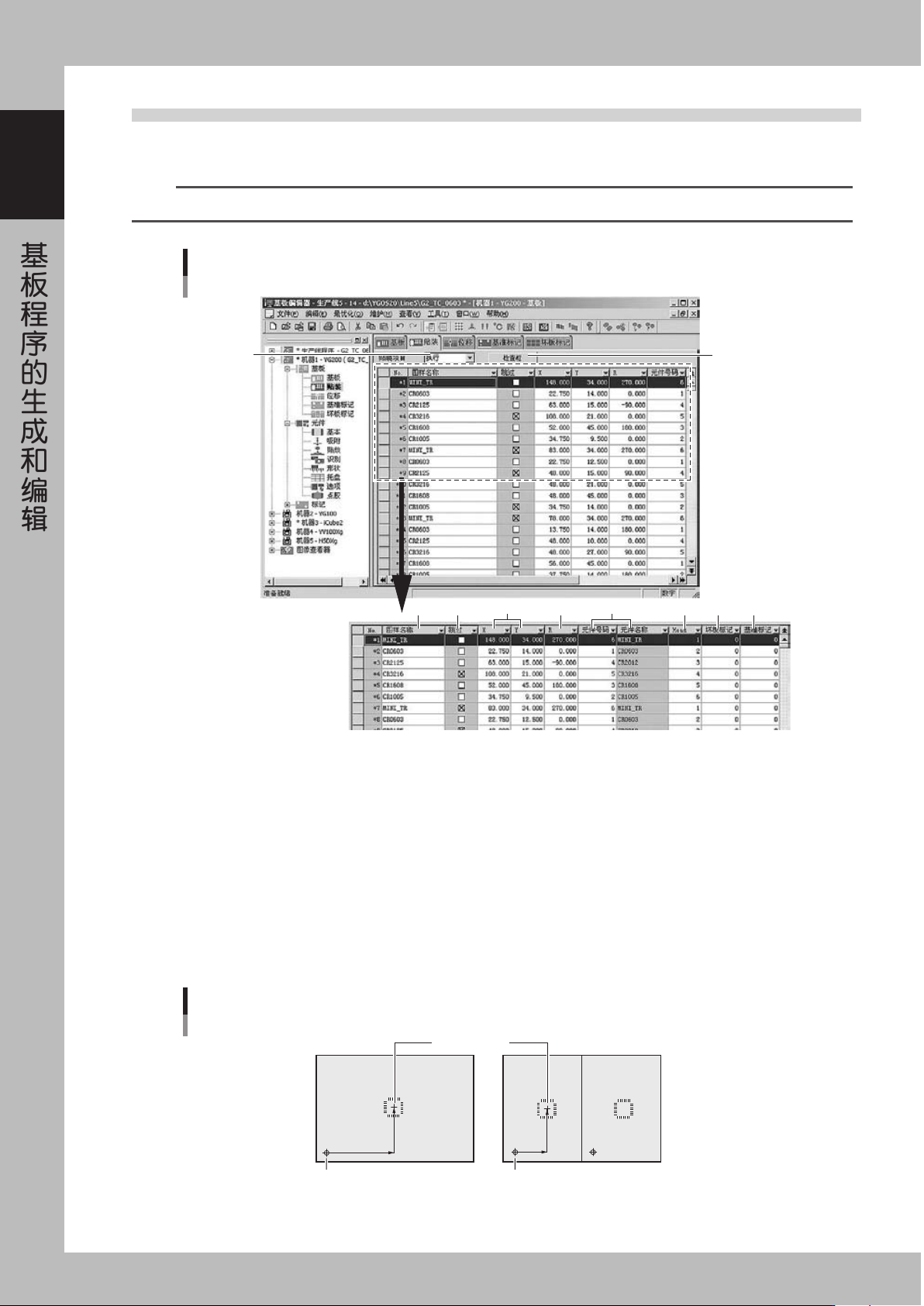

贴装参数画面
66110-X6-00
1. 执行／跳过
显示是否对基板执行元件贴装的设置。如设置为「跳过」，将不执行元件的贴装，只实施通过运行。
2. 图样名称
输入印刷在基板上的电路名称（例如 R23，U12 等）。
3. 跳过
不执行该贴装数据时，选中选择框。
4. X、Y
如果是整块基板，输入从基板原点至贴装中心位置的坐标数据 ; 如果是拼块，则输入从基准拼块至贴装中心位置的坐标数据。
如果是示教输入，参考下图。
贴装中心位置
基板原点和贴装中心位置
基板原点
拼块重复No.1
第一拼块 第二拼块
65102-X6-00
1-13
1
基板程序的生成和编辑
5. R 数据
输入元件贴装角度。吸料角度 ( 元件参数 ) 为 0 度时，根据元件包装外形输入旋转角度。吸料角度为 90 度或 -90 度时，参照
下表输入。下表为俯视图，逆时针旋转为“＋”，顺时针旋转为“－”。
吸料角度
元件包装外形
贴装角度
65103-X6-00
6. 元件号码、元件名称
输入贴装元件的元件号码（元件信息的数据 No.）。只要输入元件号码，与之相对应的元件名称便会自动输入。
7. Head
输入贴装时使用的贴装头号码。
8. 坏板标记
输入该贴装数据所用的局部坏板标记的号码。只有在「坏板标记」图标画面将「局部」设置为「使用」时，坏板标记功能才
有效。
如果不使用该功能，输入「0」。
9. 基准基准标记
输入该贴装数据使用的点／局部／ 4 点基准标记的号码。只有在「基准标记」图标画面将「局部」设置为「使用」时，基准
标记功能才有效。
如果不使用该功能，输入「0」。
10.［检查框］按钮
该按钮可以使跳过项目的选择框切换为可编辑状态。一般，跳过项目栏呈灰色而无法编辑，只有点击［检查框］按钮后才
可以编辑。
1-14
1
基板程序的生成和编辑
4.3 动作流程参数
打开树状目录「基板」－「动作流程」（或主画面的「动作流程」图标）画面。
动作流程参数中设置贴装位置、贴装元件的号码等与贴装有关的数据。只有当「基板」参数的运行模式设置为
「动作流程」时才有效。
参考
显示的参数内容随规格不同而各异。
1 2
3 4 5 6 7
动作流程参数画面
66111-X6-00
1. Z
要指定 3 维坐标时使用。贴装、点胶作业时有效。
2. 方式
从「元件」·「标记」·「打点」·「动作」中选择，与「号码／液量」搭配使用。
·元件：用于贴装、针浸胶作业。「号码／液量」内的数值参考的是元件数据号码。
·标记：用于打点、贴装元件的检查作业。「号码／液量」内的数值参考的是标记数据号码。
·打点：用于正式点胶作业。「号码／液量」内的数值显示的是液量。
·动作：用于特殊动作（特殊规格）。「号码／液量」内的数值是动作号码。
n
要点
如果动作号码指定为 0，则不实施任何动作，只进行参照作业。
FID 识别、坏板标记识别、高度校正等功能有效。
