1-27
1
基板程序的生成和编辑

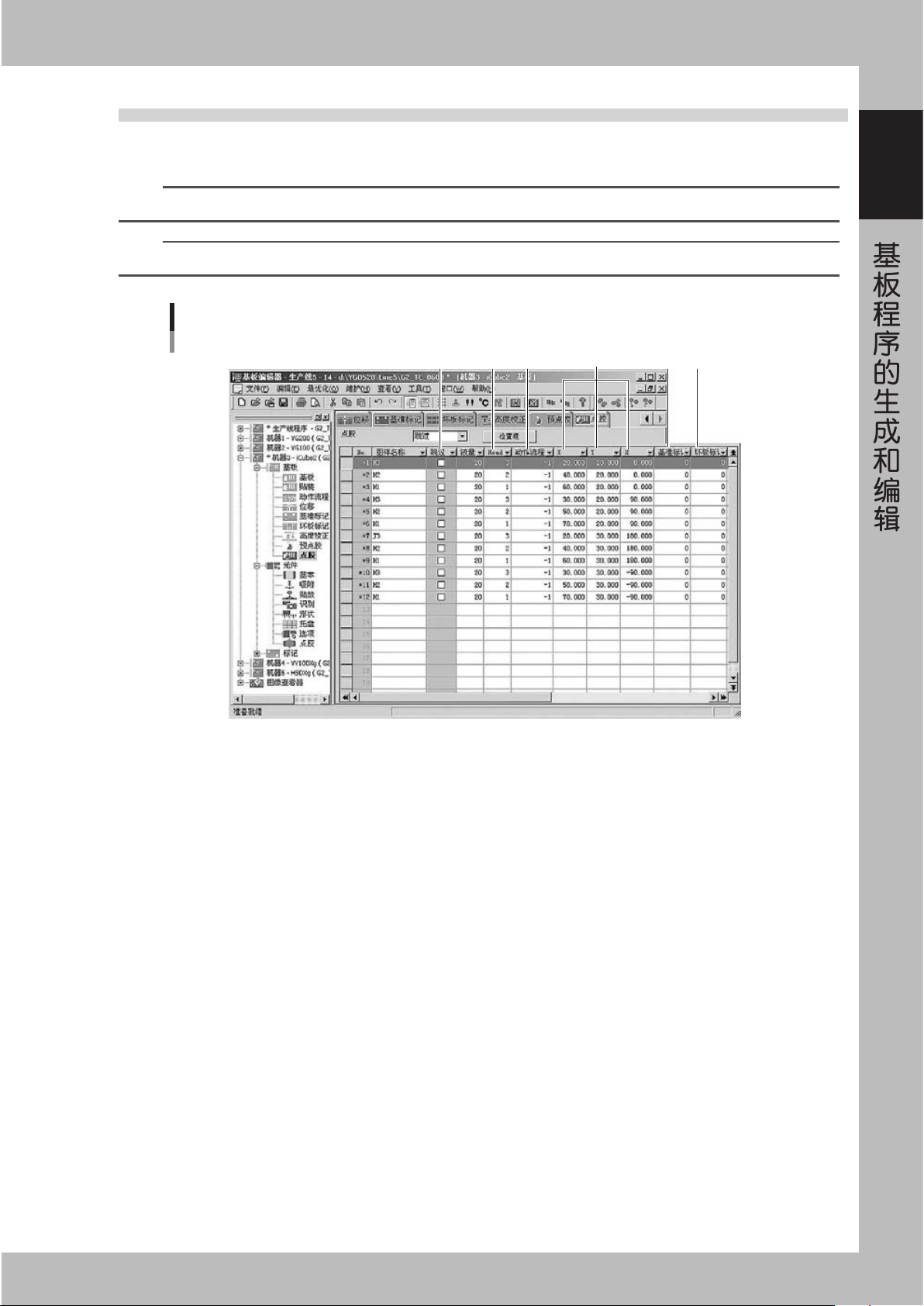

4.9 点胶参数
打开树状目录「基板」－「点胶」（或主画面的「点胶」图标）画面。
设置点胶头涂胶时的点胶参数。该功能只有将「基板」参数的运行模式设置为「贴装／正式点胶」时才有效。
参考
显示的参数内容随规格不同而各异。
参考
通过点胶扩展（参阅本章「9.4.1 点胶扩展」），可以自动生成点胶信息。
1 2 43 5 6
点胶参数画面
66118-X6-00
1. 跳过
分别设置是否执行点胶作业。
2. 液量
设置点胶的液量。
3. 动作流程
输入该栏的数值，需参考设置了正式点胶的液量和点胶头上下动作速度的「点胶流程」。
如输入数值「-1」，机器会自动从点胶嘴类型和液量选择使用最合理的流程。
4. X、Y、R
设置点胶坐标，注意避免胶点重叠。
5. 基准标记
设置用于点胶的基准标记的号码。
如果不使用基准标记功能，将数值设置为「0」。
6. 坏板标记
设置用于点胶的坏板标记的号码。
如果不使用基准标记功能，将数值设置为「0」。
1-28
1
基板程序的生成和编辑
5.建立元件信息
建立贴装在基板上的元件数据。如下图所示，元件信息按每个登录元件的名称，分别设置了各种参数。设置这些
参数时，先从数据库中复制形状相似的样本数据，再以此为基础变更不同部分的参数。以下以具有代表性的元件
为例，具体说明各个参数的设置方法。
元件
元件参数的构成
·校正组
·校正类型
·使用吸嘴
·元件供给形态
·送料器类型
（送料间距）
·丢弃方法
·重新执行次数
（传送带Y轴速度）
·数据库号码
（信息库名称）
·范畴选择
etc.
·送料器安装位置
·送料器位置计算
·X、Y
·吸料角度
·吸料高度
·吸附计时
·吸附速度
·XY速度
·吸附·贴放真空
传感器检查
·吸附真空压
·吸附时刻
·吸附动作
·轴停止
·下降
·上升
·负荷控制
·目标负荷
etc.
·浸胶动作
·装置号码
·浸胶下降动作
·浸胶下降速度
·浸胶下降高度
·浸胶下降端计时
·浸胶上升动作
·浸胶上升速度
·负荷控制
·目标负荷
·贴放高度
·贴放计时
·贴放速度
·XY速度
·吸附·贴放真空
传感器检查
·贴放真空压
·贴放动作
·轴停止
·下降
·上升
·负荷控制
·目标负荷
etc.
（校正组）
（校正类型）
·外形尺寸XY
·外形尺寸 元件厚度
·检出线位置
·检出线宽度
·引脚根数
·引脚间距
·反射引脚长
etc.
（元件供给形态）
（送料器类型）
·元件个数XY
·元件间距XY
·当前位置XY
·装置号码
·托盘厚度
·晶片吸嘴类型
·晶片阵列
·晶片搜索直径
·晶片环直径
·晶片角度
·元件间距XY
·料架号码
·元件识别用标记
·元件标记重新执行
etc.
·使用胶嘴
·点胶嘴
·点胶量
·基准位置XY
·点胶范围XY
·胶点数量XY
·点胶角度位移
·识别装置 透过／反射
·特殊照明设置
主／同轴／侧面
·元件照明级别
·自动决定界限值
·元件界限值
·公差
·引脚检出范围
·形状基准角度
·元件识别亮度
·MultiMACS
etc.
·替代元件号码
·元件组号码
·最优化的执行
66119-X6-00
参考
显示的参数内容随规格或所选元件、元件供给形态的不同而各异。
1-29
1
基板程序的生成和编辑
5.1 生成顺序
点击树状目录「元件」的子目录「基本」，打开如下图所示的元件信息画面。本节介绍在主画面输入「元件名称」、
「备注」，在辅助画面设置各种参数的方法。
1
点击树状目录的「元件」，打开元件参数画面。
Step 1
Step 2 Step 3
Step 4
Step 6
元件参数画面
66120-X6-00
2
输入「元件名称」。
以半角英数在「元件名称」中输入 20 个字以内的印刷在料带盘或元件上的名称，输入名称时不能使用空格。
3
输入「备注」。
根据需要输入备注内容（如没有内容，不输入也无妨）。
4
设置参数。
分别选择「基本」、「吸附」、「贴放」、「识别」、「形状」图标画面，在各图标画面下方的列表中设置参数。
5
重复上述操作。
对贴装在基板上的所有元件实施上述操作。
6
保存数据。
从「文件（F）」菜单选择「覆盖保存基板程序（S）」或点击工具栏的 [ 保存基板程序 ] 按钮，保存数据。
