1-50
1
基板程序的生成和编辑
C、D:元件间距 X、Y(mm)
设置元件以多少 mm 的间隔排列在托盘中。
E、F:当前位置 X、Y
指定从托盘原点（面对贴片机正面，距离该托盘左前角最近的元件的中心位置）数起的第几列、第几行的元件开始吸附。
创建元件信息时，一般在「当前位置 X」、「当前位置 Y」都输入「1」。设置「1」后，从托盘原点位置的元件开始吸附。
该值会自动更新，所以可以确认当前多少列、多少行为止的元件已经使用完毕。
c
注意
固定托盘式送料器与可动侧传送轨道连动。设置使用固定托盘式送料器的元件信息时，必须使传送宽度与该贴装元件的基板宽度
一致后再设置。
1
2
1
3
4
2 3 4 5
1,1 2,1 3,1 4,1 5,1
1,2 2,2 3,2 4,2 5,2
1,3 2,3 3,3 4,3 5,3
1,4 2,4 3,4 4,4 5,4
X-当前位置
托盘原点
料架原点
X-元件间距
X-元件个数
Y-元件个数
Y-元件间距
Y-当前位置
元件个数／间距／当前位置
65127-X6-00
G、H:托盘数量 X、Y
设置料架的 X、Y 方向各存在多少枚托盘。
例：如下图 A 所示，「托盘数量 X」输入「2」，「托盘数量 Y」输入「1」。如下图 B 所示，「托盘数量 X」输入「1」，「托盘
数量 Y」输入「2」。
I、J:托盘间距 X、Y(mm)
设置以多少 mm 的间隔，将托盘排列在料架上。
例：如下图 A 所示，「托盘间距 X」输入「15.00」，「托盘间距 Y」输入「0.00」。如下图 B 所示，「托盘间距 X」输入「0.00」，
「托盘间距 Y」输入「10.00」。只有 1 枚托盘时，在「托盘间距 X」「托盘间距 Y」中都输入「0.00」。
K、L:托盘当前位置 X、Y
指定从料架的原点数起的第几列、第几行的托盘开始吸附元件（参考下图）。一般「托盘当前位置 X」、「托盘当前位置 Y」都
输入「1」，设置为「1」后，从距离料架原点最近位置的托盘开始吸附元件。
150.00
1, 1 2, 1
100.00
1, 2
1, 1
托盘当前位置X
托盘数量／托盘间距
托盘当前位置Y
A B
65128-X6-00
1-51
1
基板程序的生成和编辑

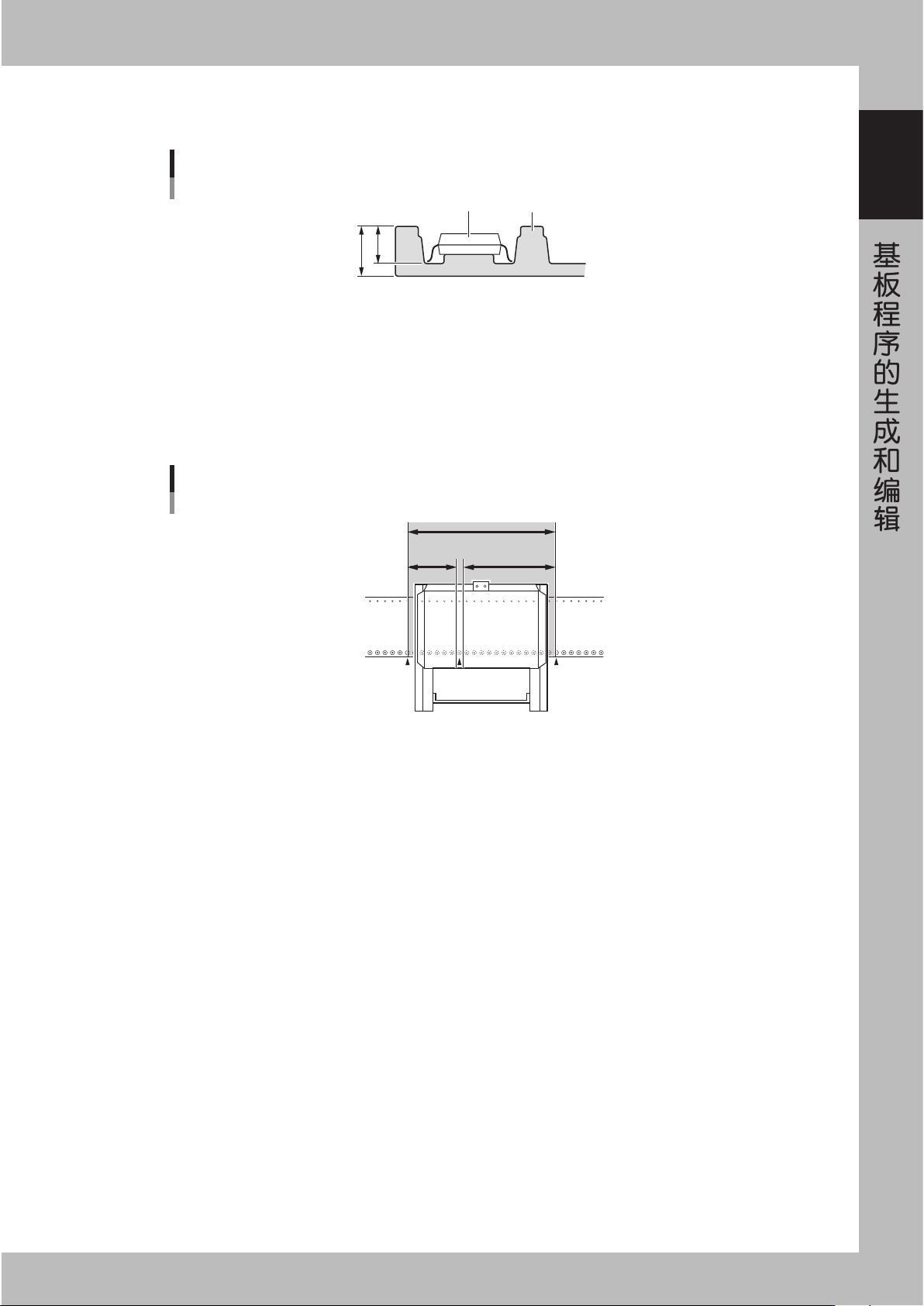

M: 托盘厚度 (mm)
输入托盘的厚度 (mm)。
B
A
元件
托盘
托盘厚度＝A－B
托盘厚度
65129-X6-00
N、O:送料器占用位数左侧、右侧
将固定托盘式送料器安装在送料器架时，以 Step5 设置的「送料器安装位置」为基准，设置在左、右两侧送料器架上有多少
个安装孔不能安装 8mm 带式送料器。
例如：当固定托盘式送料器占用 No.109 〜 135 送料器架时，如将送料器安装位置设置为「No.120」，No.120 左侧的 No.109
〜 119 不能安装送料器，在「送料器占用位数左侧」输入「11」。同样，右侧 No.121 〜 135 也不可能安装送料器，所以在
「送料器占用位数右侧」输入「15」。
109 135120
不能安装送料器
送料器架
固定托盘式
送料器
左侧 右侧
送料器占用位数
65130-X6-00
P: 计数结束时停止
如果设置为「执行」，完成设置的元件数量后，贴片机会自动停止运行。如果设置为「不执行」，完成了设置的元件数量，
就会返回最初的位置继续吸附元件。一般设置为「不执行」。
1-52
1
基板程序的生成和编辑
●设置外部托盘交换器、自动托盘交换器的参数
无论设置为哪一项，都会显示相同的项目内容。
托盘参数
外部托盘交换器
66132-X6-00
A、B:元件个数 X、Y
设置托盘的 X、Y 方向各存在的元件个数。如图所示，托盘的元件个数 X 为「5」、元件个数 Y 为「4」。
C、D:元件间距 X、Y(mm)
设置元件以多少 mm 的间隔排列在托盘中。
E、F:当前位置 X、Y
指定从托盘的原点数起的第几列、第几行的元件开始吸附。创建元件信息时，一般在「当前位置 X」、「当前位置 Y」都输入「1」。
设置「1」后，从托盘原点位置的元件开始吸附。该值会自动更新，所以可以确认当前多少列、多少行为止的元件已经使用
完毕。
参考
在料架上安装托盘时，将距离「料架原点」（料架爪侧左前角）最近位置上的元件中心为「托盘原点」。
1
2
1
3
4
2 3 4 5
1,1 2,1 3,1 4,1 5,1
1,2 2,2 3,2 4,2 5,2
1,3 2,3 3,3 4,3 5,3
1,4 2,4 3,4 4,4 5,4
X-当前位置
托盘原点
料架原点
X-元件间距
X-元件个数
Y-元件个数
Y-元件间距
Y-当前位置
元件个数／间距／当前位置
65131-X6-00
