1-68
1
基板程序的生成和编辑
6.3 形状参数
形状参数
66144-X6-00
形状类型
形状类型有以下 5 种。从下拉式菜单中选择符合所用标记的类型。
形状类型 说 明 例
圆
正方形·长方形
正三角形
特殊形状
角检出
标记形状为圆形时选择。
标记形状为正方形·长方形时选择。
标记形状为正三角形时选择。
标记形状为圆形、正方形、长方形、正三角形以外的一个整体时选择。
需将图样的角部作为标记进行检测时选择。
形状类型
65141-X6-00
1-69
1
基板程序的生成和编辑
A、B:标记外形 X、Y(mm)
输入标记的外形尺寸。参照下表，输入用直尺等测量得的准确数值。基本参数的「标记功能」设置为「坏板标记」时，
不显示该参数，而显示「标记检出范围」。
例 标记外型 形状类型
X
X
Y
Y
输入直径的长度
输入各边的长度
输入一边的长度
在「标记外形X」中输入X的长度,
在「标记外形Y」中输入Y的长度。
标记检出范围内显示的两条边中，
输入短边的长度。
圆
正方形·长方形
正三角形
特殊形状
角检出
标记外形
65142-X6-00
标记外形示例
如下图所示，对有多个前端的标记进行前端检测时，必须将要检出的边所在的方形中最短边的边长作为标记外形。
需检测的方形
标记外形示例
65143-X6-00
C: 标记面积 (mm
2
)
该参数只有在「形状类型」设置为「特殊形状」时才显示。标记面积以 mm
2
为单位输入。
D: 标记周长 (mm)
该参数只有在「形状类型」设置为「特殊形状」时才显示。标记周长以 mm 为单位输入。
n
要点
由于照明级别等环境因素，识别得到的数值与实际测量得到的数值不一致时容易发生错误。这时，可以加大识别参数中的「标记
识别公差」或先将「标记识别公差」设置为 100% 后，再通过机器进行识别测试，输入由此得到的面积和周长数据。得到数据后，
再将「标记识别公差」恢复到原来的数值。
1-70
1
基板程序的生成和编辑

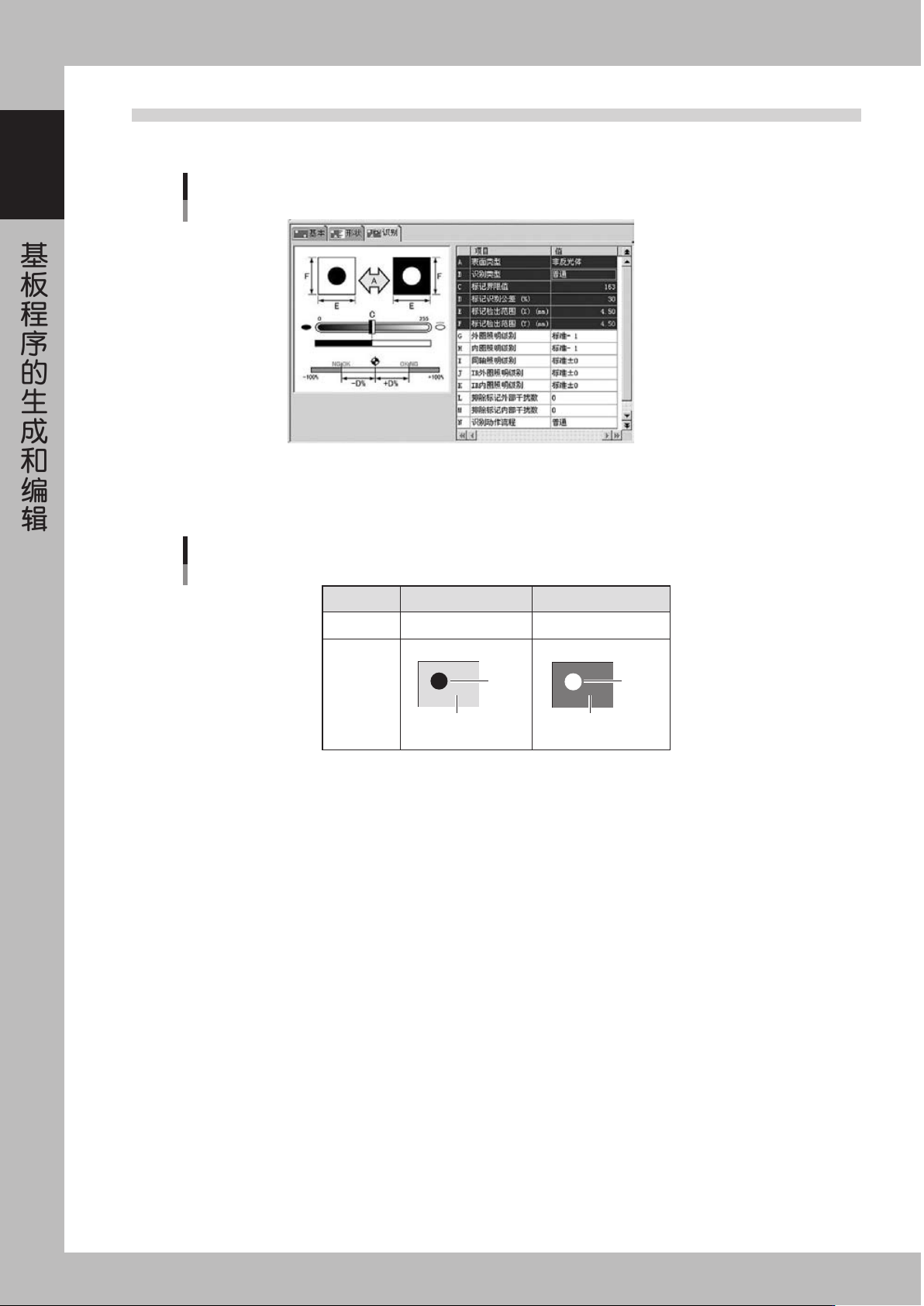

6.4 识别参数
点击详细画面的「识别」图标。
识别参数
66145-X6-00
A: 表面类型
参考下表，设置标记表面和基板（标记周围）的明暗关系。
非反光体
标记比基板暗
反光体
标记比基板亮
设 置
亮度比较
识别状态
基板
标记
基板
标记
表面类型
65144-X6-00
B: 识别类型
识别类型有以下 5 种：
·普通
除图样以外所有的形状类型，都使用该识别类型。但是使用该方法无法完成识别时，可试用其它方法。
·特殊 1
「普通」不能识别的标记使用该类型识别。
·特殊 2
「普通」不能识别的某部分有缺损的标记使用该类型识别。
·图样轮廓、图样多值、图样整体
仅限作为图样登录的标记使用。
C: 标记界限值
识别标记时的 2 值图像的界限值。
D: 标记识别公差
设置的标记面积数与实际通过视觉识别得到的面积值之间的误差，用 % 设置其容许值。
推荐值为「30」。
