1-70
1
基板程序的生成和编辑
6.4 识别参数
点击详细画面的「识别」图标。
识别参数
66145-X6-00
A: 表面类型
参考下表，设置标记表面和基板（标记周围）的明暗关系。
非反光体
标记比基板暗
反光体
标记比基板亮
设 置
亮度比较
识别状态
基板
标记
基板
标记
表面类型
65144-X6-00
B: 识别类型
识别类型有以下 5 种：
·普通
除图样以外所有的形状类型，都使用该识别类型。但是使用该方法无法完成识别时，可试用其它方法。
·特殊 1
「普通」不能识别的标记使用该类型识别。
·特殊 2
「普通」不能识别的某部分有缺损的标记使用该类型识别。
·图样轮廓、图样多值、图样整体
仅限作为图样登录的标记使用。
C: 标记界限值
识别标记时的 2 值图像的界限值。
D: 标记识别公差
设置的标记面积数与实际通过视觉识别得到的面积值之间的误差，用 % 设置其容许值。
推荐值为「30」。
1-71
1
基板程序的生成和编辑

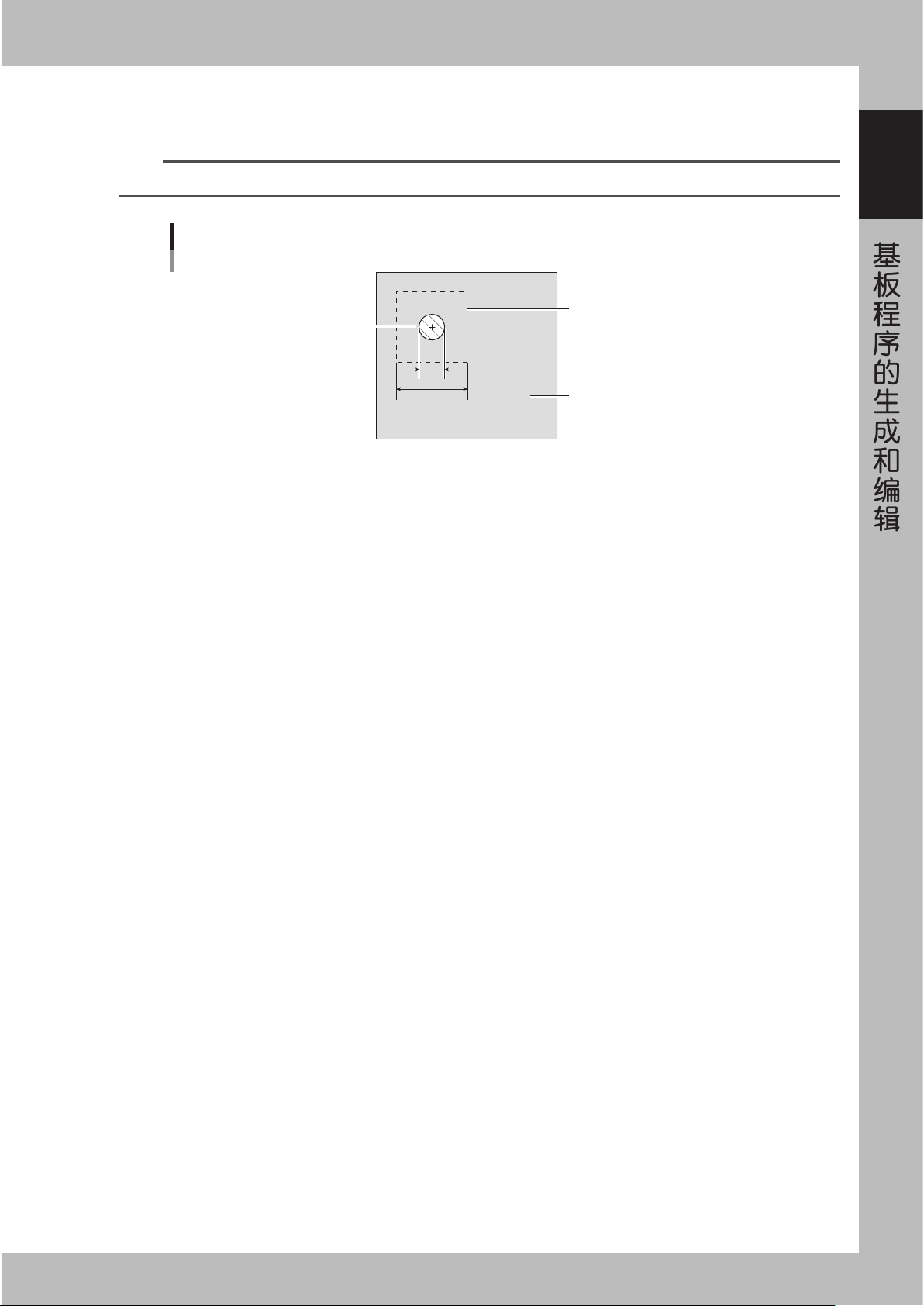

E、F:标记检出范围 X、Y(mm)
一般以标记外形＋ 3.00mm 为准。如下图所示，标记外形为 1mm 时，输入 4mm。但是如果标记以外的图样（抗蚀图、图样的
名称、其它）也被检出时，可以缩小标记检出范围，使设置的范围只能检出标记。
参考
基本参数的「标记功能」设置为「坏板标记」时，「标记检出范围」显示在「形状」图标画面。
1
4
标记检出范围
标记
基板
标记检出范围示例
65145-X6-00
G 〜 K:照明级别
识别标记时的照明分成几个区域。各个区域的照明级别都在此设置。
L，M:标记外、标记内排除干扰数
以 2 值图像方式识别标记图像时，为排除标记的外部或内部的干扰而设置的数值。
N: 识别动作流程
一般设置在「普通」。重视识别速度时设置为「快速」，重视识别精度时设置为「Fine」。
1-72
1
基板程序的生成和编辑
7.编辑数据库
7.1 设置数据库
使用登录在数据库中的数据可以生成「元件信息」、「标记信息」。也可以将编辑后的「元件信息」、「标记信息」
登录在数据库中。
以下，以元件信息画面为例作具体说明。
7.1.1 将数据库的数据复制到参数栏
以正在编辑的「元件（标记）信息」画面为例，具体说明复制数据库信息的方法。
1
将光标对准要复制数据库数据的元件或标记。
2
打开数据库列表。
从「工具（T）」菜单的「数据库支持（B）」中选择「数据库列表（O）」，显示「元件（标记）数据库列表」
画面。
参考
在已选择元件（标记）的状态下，点击工具栏的「数据库列表」按钮，或点击鼠标右键显示右键菜单，选择相关指令也可以执行相
同的操作。
数据库列表
选择
66146-X6-00
