90
设置图形的显示方法
手动转换比的设置
设置纵轴的上限值与下限值。
测量开始时，转换比的显示范围设置为从最大值设为最小值范围或上次测量结束时的转换比。
要设为最适合测量值的转换比时，请在测量画面中按下 [SCALE]。

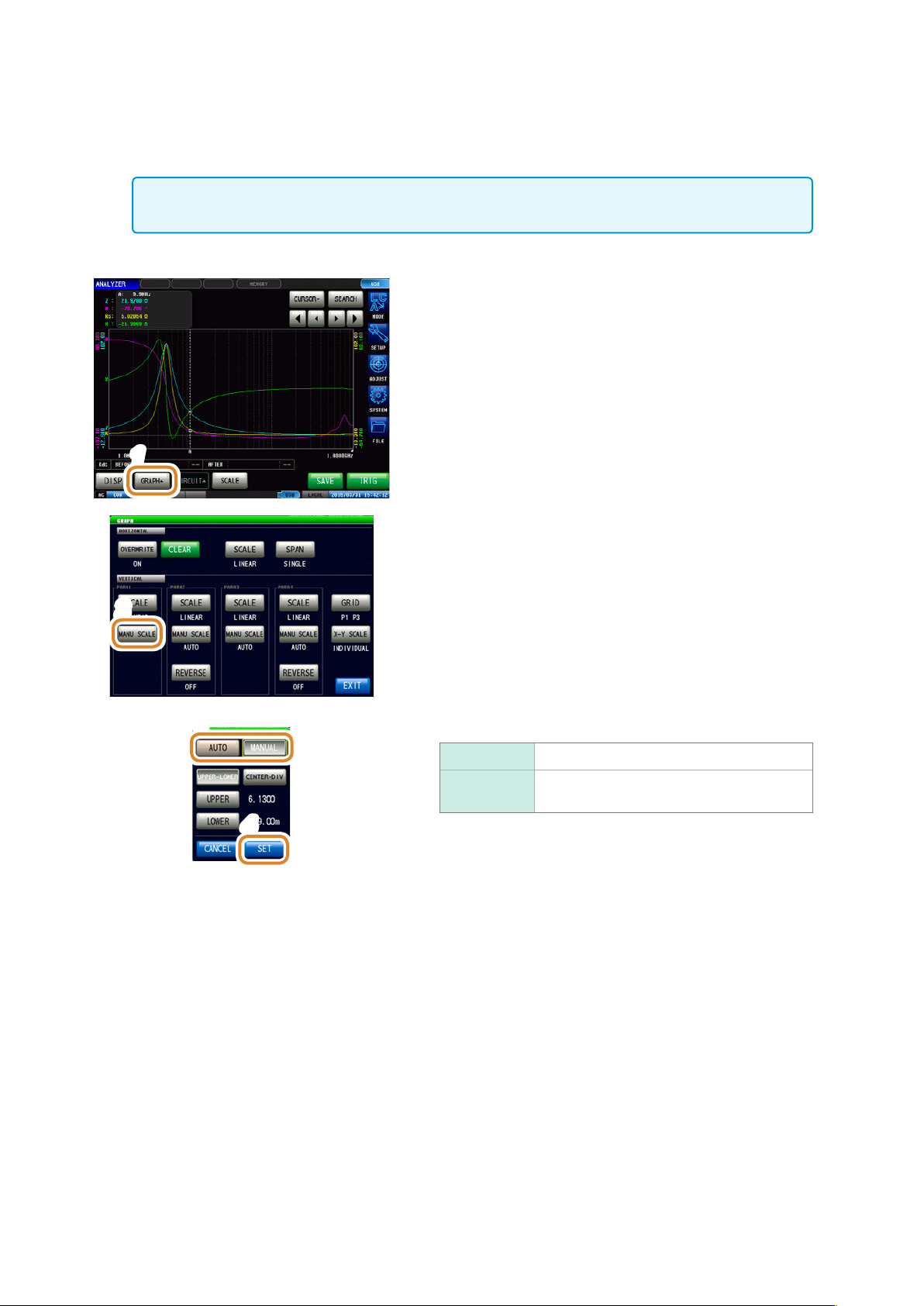

1
1
按下 [GRAPH
]
2
2
按下 [MAN SCALE]
3
4
3
选择绘制模式
[MANUAL] 手动设置上限值与下限值。(第 91页 )
[AUTO]
自动根据测量值设置上限值与下限值。( 第
91页 )
其它参数也按相同的方式进行设置。
4
按下 [SET]，关闭设置画面
91
设置图形的显示方法

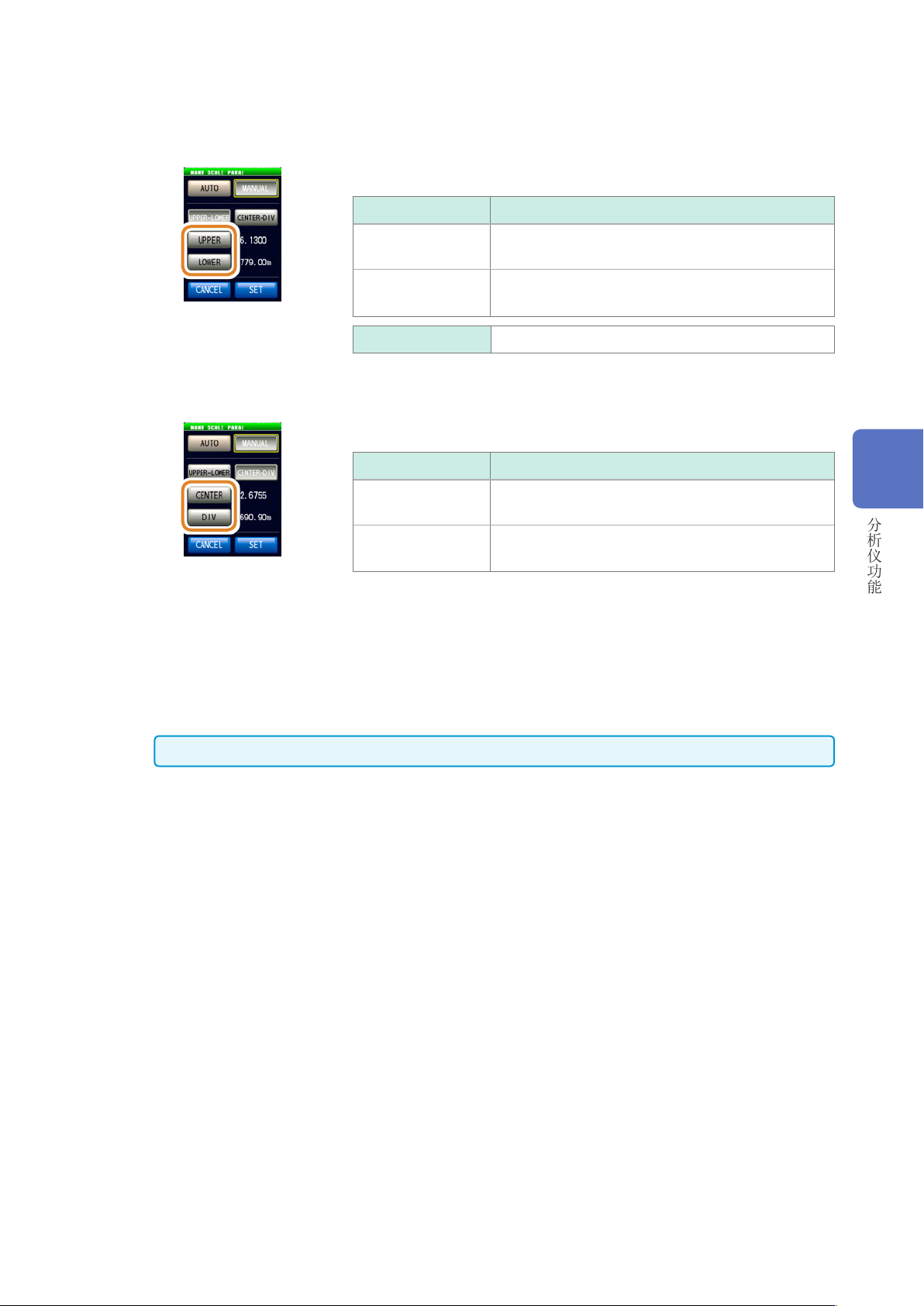

选择
[MANUAL]时
•
[UPPER-LOWER] ：设置上限值与下限值
利用数字键输入数值，然后按下 [SET]。
设置内容 设置范围
[UPPER]
（上限值）
-9.9999 G ～ 9.9999 G ([LINEAR])
10.000 a
～ 9.9999 G (
[LOG])
[LOWER]
（下限值）
-9.9999 G ～ 9.9999 G ([LINEAR])
10.000 a
～ 9.9999 G (
[LOG])
[C] 重新进行输入。
•
[CENTER-DIV] ：设置纵轴的中值与值的幅度（在
[SCALE]的设置中选择 [LOG] 时无效）
利用数字键输入数值，然后按下 [SET]。
设置内容 设置范围
[CENTER]
（纵轴的中心值）
-9.9999 G ～ 9.9999 G
[DIV]
（纵轴的幅度）
10.000 a ～ 9.9999 G
*设置范围因利用 [CENTER] 设置的值而异。
选择 [AUTO] 时
在测量画面中按下
[SCALE]时，自动计算并显示上下限值，以确保 [AUTO]中设置的参数的测量结
果最适合。
触发设置设为 [REPEAT]时，1次扫描结束之后执行自动转换比。
4
分析仪功能
92
设置图形的显示方法
4.5.3 进行 X-Y显示的纵轴反转设置
设置 X-Y 显示的纵轴反转。
Cole-Cole图形显示时，建议设为
[ON]。
1
1
按下 [GRAPH
]
32
4
2
按下 [REVERSE]
3
选择是否进行 X-Y显示的纵轴反转
（可设置第 2、第 4参数）
[OFF] 不反转 X-Y 显示的纵轴。
[ON] 反转 X-Y 显示的纵轴。
4
按下 [EXIT]，关闭设置画面
