94 设置图形的显示方法 4.5.5 设置栅格显示 设置显示栅格线 （方格线） 的扫描参数。 1 1 按下 [GRAPH ] 2 3 4 2 按下 [GRID] 3 选择显示栅格线的扫描参数 [P ARA1] 显示扫描参数 1 的栅格线。 [P ARA2] 显示扫描参数 2 的栅格线 。 [P ARA3] 显示扫描参数 3 的栅格线。 [P ARA4] 显示扫描参数 4 的栅格线。 “ GRAPH2 ” 的 栅 格 设 置 在 图 …
93
设置图形的显示方法

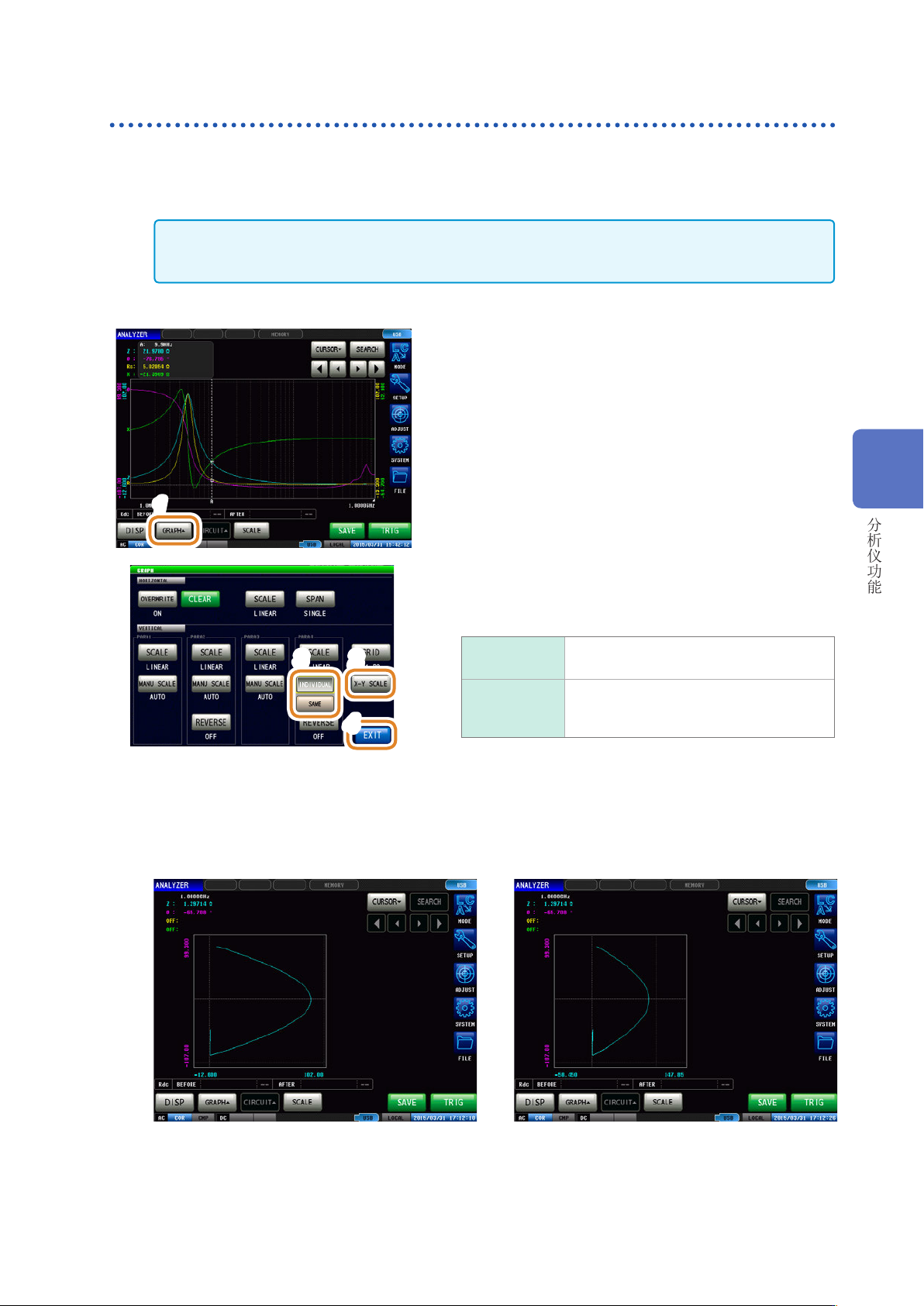

4.5.4 设置 X-Y显示的转换比幅度
设置 X-Y 显示期间按下 [SCALE]执行自动转换比时的转换比方法。
绘制 Cole-Cole 图形或导纳圆时，在 X轴与 Y轴的栅格尺寸相等的状态下设置上下限值。
•
该设置在
X轴与 Y轴的上下限值设置均设为 [AUTO] 时有效。
•
某个轴的设置设为
[MANUAL] 时，按 [INDIVIDUAL]（通常的自动转换比）执行。
1
1
按下 [GRAPH
]
3 2
4
2
按下 [XY SCALE]
3
选择转换比方法
[INDIVIDUAL]
如果执行自动转换比，X轴与 Y 轴的上下
限值则分别独立地设为最佳值。
[SAME]
如果执行自动转换比，X轴与 Y 轴的上下
限值则在保持相同栅格尺寸的状态下设为
最佳值。
4
按下 [EXIT]，关闭设置画面
画面示例 ：
设为
[INDIVIDUAL] 时 设为 [SAME] 时
4
分析仪功能
94
设置图形的显示方法

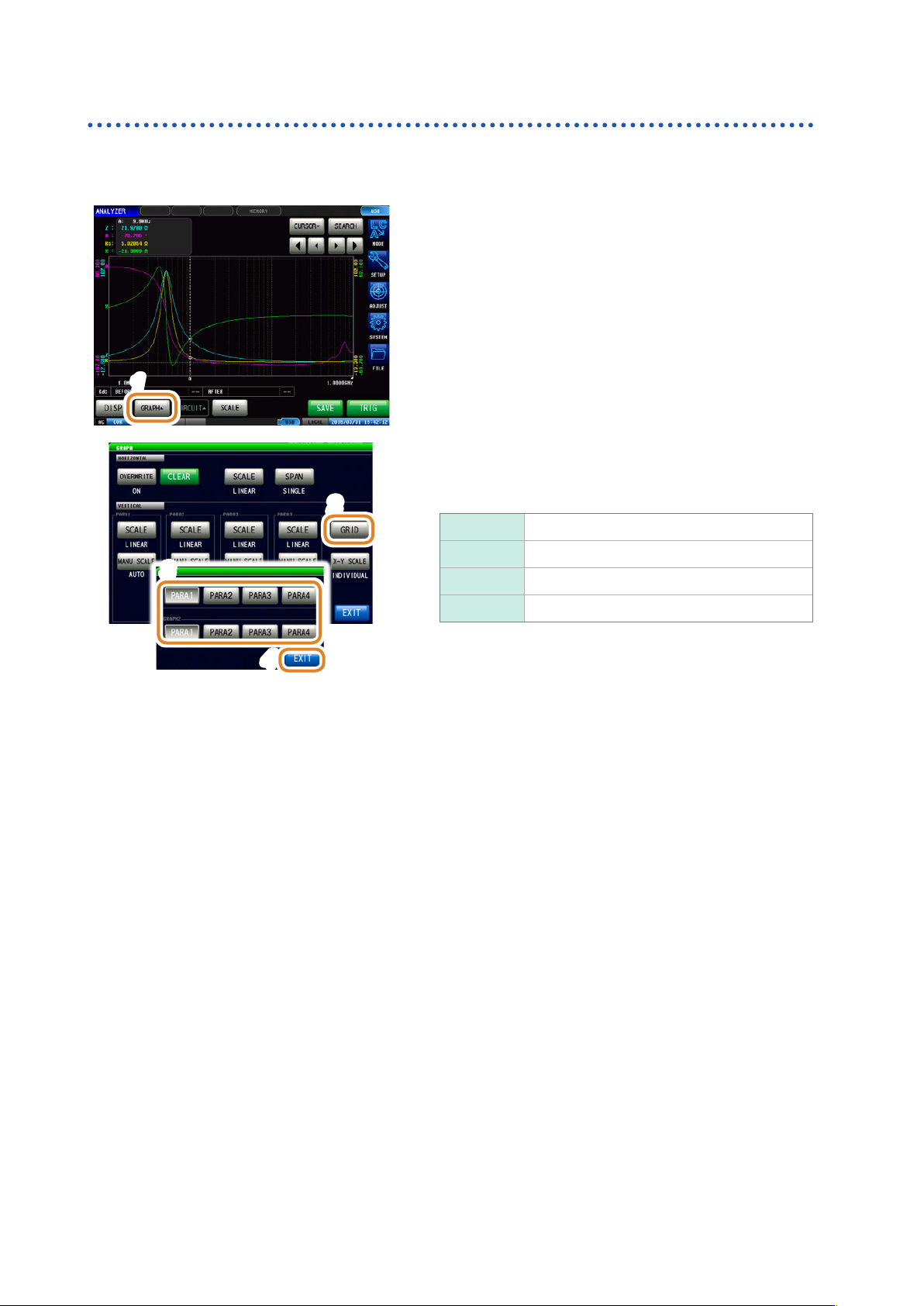

4.5.5 设置栅格显示
设置显示栅格线（方格线）的扫描参数。
1
1
按下 [GRAPH
]
2
3
4
2
按下 [GRID]
3
选择显示栅格线的扫描参数
[PARA1]
显示扫描参数
1
的栅格线。
[PARA2]
显示扫描参数
2
的栅格线
。
[PARA3]
显示扫描参数
3
的栅格线。
[PARA4]
显示扫描参数
4
的栅格线。
“GRAPH2”的栅格设置在图形显示设置为 [MULTI]时，在
第
2个通常扫描图形中选择显示栅格线的扫描参数。
4
按下 [EXIT]，关闭设置画面
95
设置图形的显示方法
4.5.6 进行重叠描图设置
设置重复进行扫描测量时的绘图方法。
如果设置重叠描图，则可在图形中确认元件的偏差。
1
1
按下 [GRAPH
]
32
4
2
按下 [OVERWRITE]
3
选择重叠描图设置
[OFF]
重复进行扫描测量时，删除上次测量绘制的图
形，并以最新的测量结果绘制图形。
[ON]
重复进行扫描测量时，保留上次测量绘制的图
形，并重叠描图最新测量结果的图形。
4
按下 [EXIT]，关闭设置画面
删除重叠描图图形
删除通过重叠描图绘制的图形。
1
1
按下 [GRAPH
]
2
2
按下 [CLEAR]
通过重叠描图绘制的图形被删除，仅保留最新的测量结
果。
进行自动转换比执行、光标移动、设置变更等操作时，
通过重叠描图绘制的图形被删除。
4
