96 进行光标设置 4.6 进行光标设置 可在测量画面中显示光标，确认测量点的测量值。 可利用搜索功能简单地检查测量值的最大值、最小值与峰值 （极大值、极小值） 。 4.6.1 选择要在画面中显示的光标 1 4 3 2 1 按下 [CURSOR ] 2 按下 [CURSOR] 3 选择要在画面中显示的光标 [OFF] 不显示光标。 [A] 仅显示 A 光标。 [A&B] 显示 A 光标与 B 光标。 4 按下 [EXIT] …
95
设置图形的显示方法
4.5.6 进行重叠描图设置
设置重复进行扫描测量时的绘图方法。
如果设置重叠描图，则可在图形中确认元件的偏差。
1
1
按下 [GRAPH
]
32
4
2
按下 [OVERWRITE]
3
选择重叠描图设置
[OFF]
重复进行扫描测量时，删除上次测量绘制的图
形，并以最新的测量结果绘制图形。
[ON]
重复进行扫描测量时，保留上次测量绘制的图
形，并重叠描图最新测量结果的图形。
4
按下 [EXIT]，关闭设置画面
删除重叠描图图形
删除通过重叠描图绘制的图形。
1
1
按下 [GRAPH
]
2
2
按下 [CLEAR]
通过重叠描图绘制的图形被删除，仅保留最新的测量结
果。
进行自动转换比执行、光标移动、设置变更等操作时，
通过重叠描图绘制的图形被删除。
4
分析仪功能
96
进行光标设置
4.6 进行光标设置
可在测量画面中显示光标，确认测量点的测量值。
可利用搜索功能简单地检查测量值的最大值、最小值与峰值（极大值、极小值）。

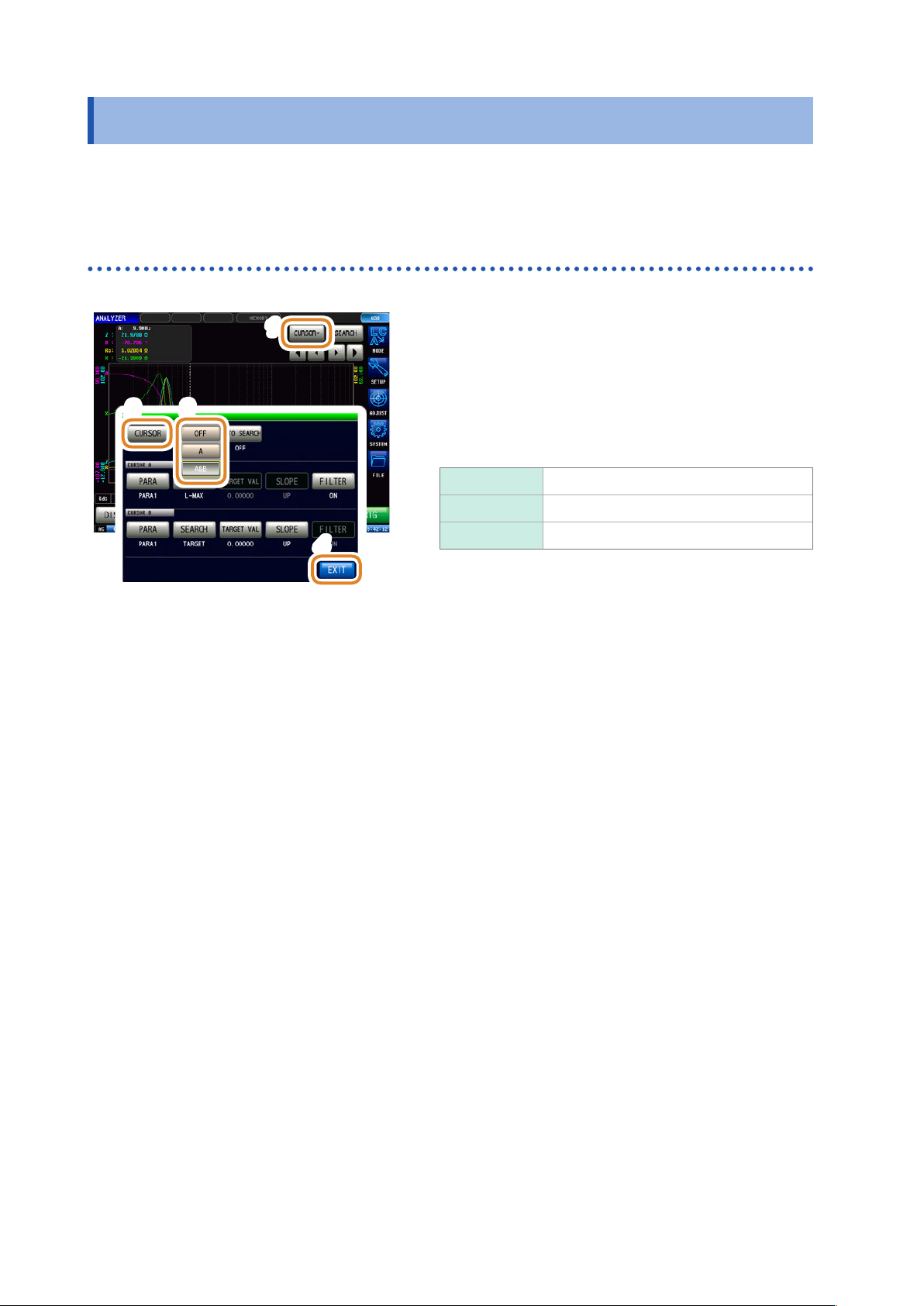

4.6.1 选择要在画面中显示的光标
1
4
3
2
1
按下 [CURSOR
]
2
按下 [CURSOR]
3
选择要在画面中显示的光标
[OFF] 不显示光标。
[A] 仅显示 A光标。
[A&B] 显示 A光标与 B光标。
4
按下 [EXIT]，关闭设置画面
97
进行光标设置

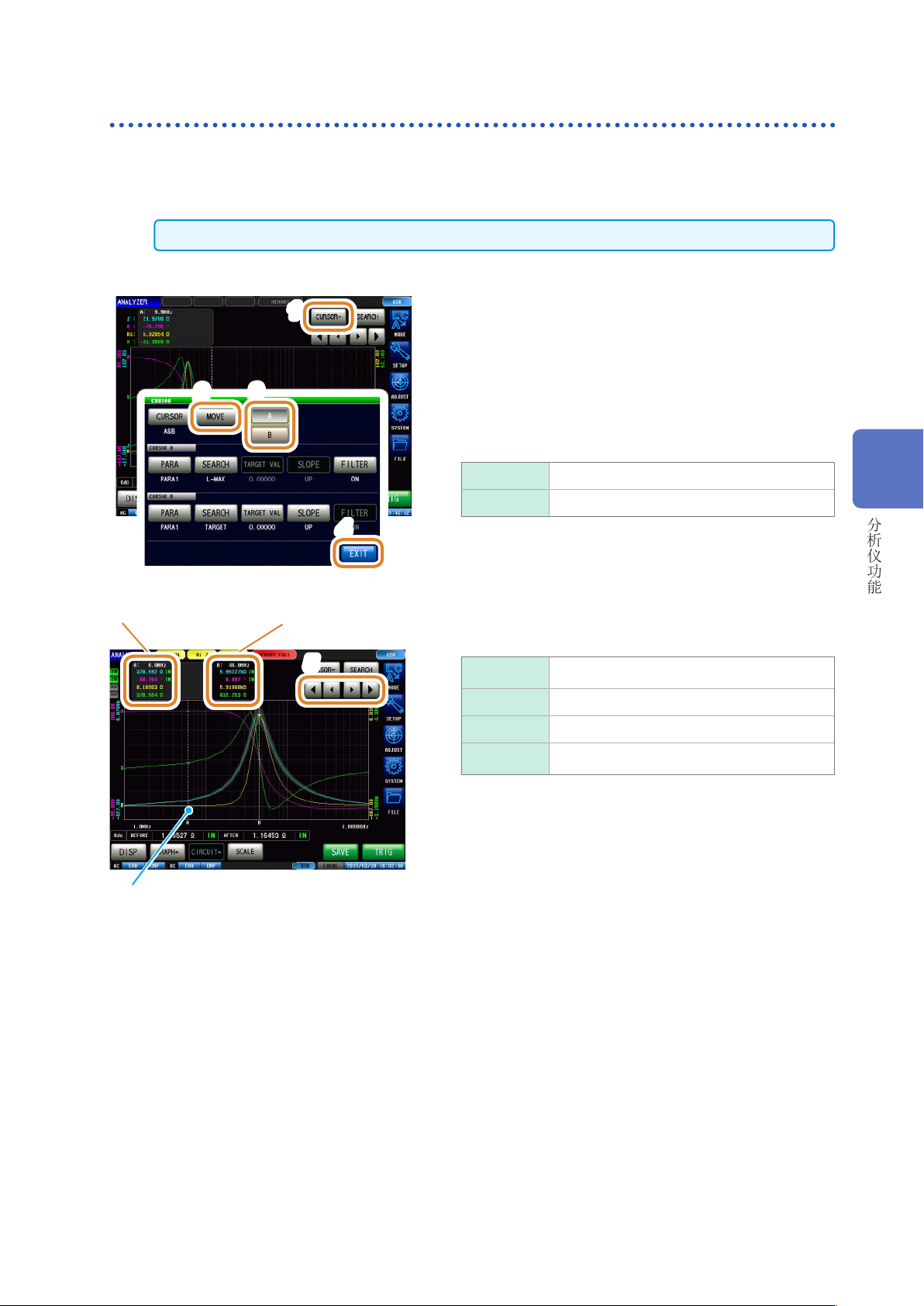

4.6.2 设置光标的移动
显示测量画面时，选择可移动的光标。
可通过移动光标确认光标位置的测量值。
仅在显示光标的设置中选择 [A&B] 时才可设置。
1
4
3
2
1
按下 [CURSOR
]
2
按下 [MOVE]
3
选择要移动的光标
[A] 移动A光标。
[B] 移动B光标。
4
按下 [EXIT]
5
A光标的测量值 B光标的测量值
如果按下图形显示画面，则可将光标移动到任意
位置。
5
移动光标
如果按住键，则可连续移动。
[
] 向左移动 10点。
[
] 向左移动1点。
[
] 向右移动1点。
[
] 向右移动 10点。
4
分析仪功能
