进行光标设置
4.6.2 设置光标的移动
显示测量画面时，选择可移动的光标。
可通过移动光标确认光标位置的测量值。
仅在显示光标的设置中选择 [A&B] 时才可设置。
1
4
3
2
1
按下 [CURSOR
]
2
按下 [MOVE]
3
选择要移动的光标
[A] 移动A光标。
[B] 移动B光标。
4
按下 [EXIT]
5
A光标的测量值 B光标的测量值
如果按下图形显示画面，则可将光标移动到任意
位置。
5
移动光标
如果按住键，则可连续移动。
[
] 向左移动 10点。
[
] 向左移动1点。
[
] 向右移动1点。
[
] 向右移动 10点。
4
分析仪功能
98
执行测量值搜索
4.7 执行测量值搜索
执行搜索之后，光标移动到搜索结果点上，可确认搜索执行结果。
针对 1 次扫描的测量结果，利用“4.7.2 进行搜索类型的设置”（第 99页）中设置的方式进行搜索。
搜索对象参数为“4.7.1 设置搜索对象的参数”（第 98页）中设置的参数。
搜索类型等的设置（第 99页）
搜索对象的参数设置（第
98页）
滤波器设置（第 100页）
自动搜索设置（第 100页）
A光标
B光标

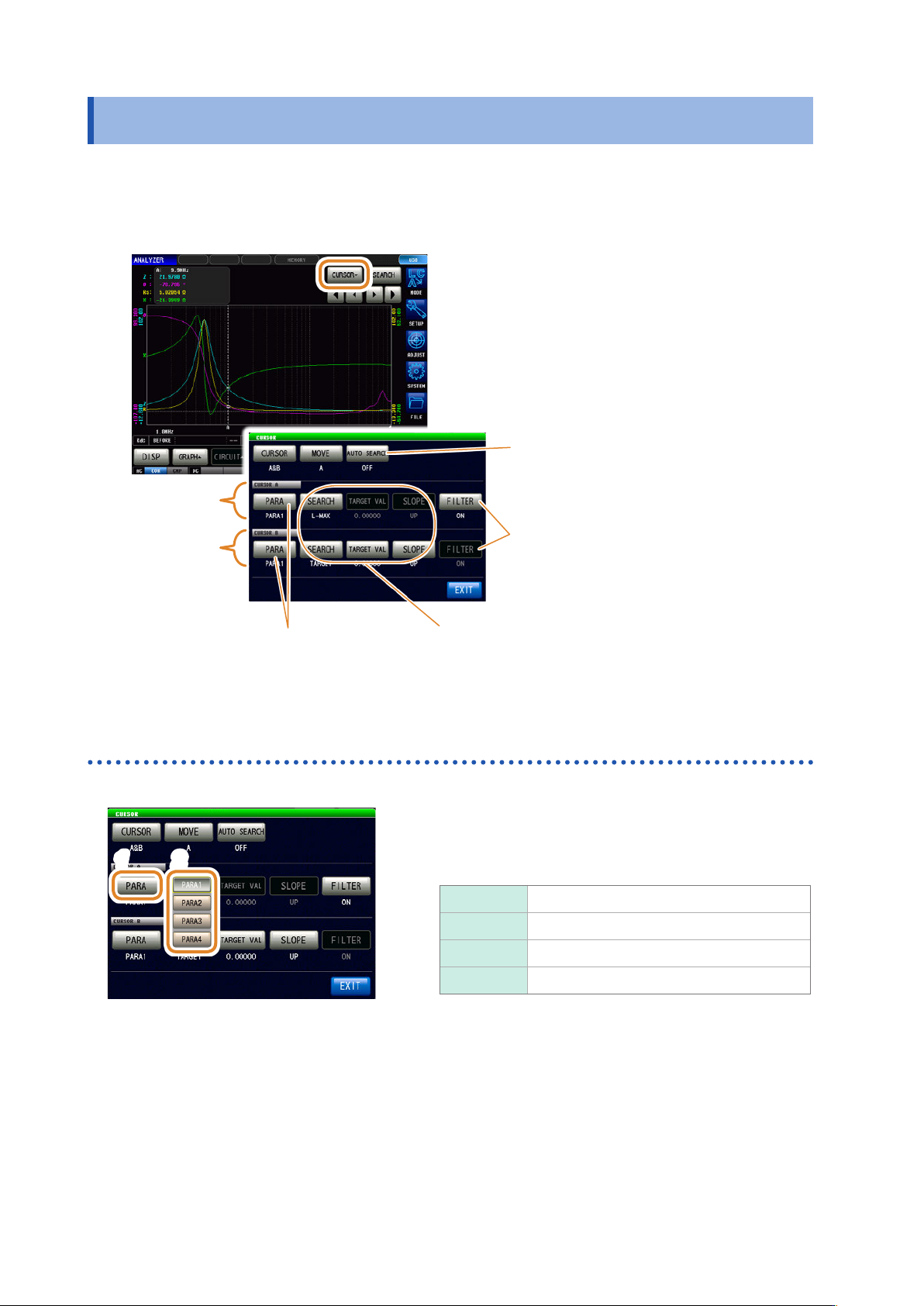

4.7.1 设置搜索对象的参数
1 2
1
按下对象光标的 [PARA]
2
设置搜索对象参数
[PARA1]
将参数
1
的测量结果设为搜索对象。
[PARA2]
将参数
2
的测量结果设为搜索对象。
[PARA3]
将参数
3
的测量结果设为搜索对象
。
[PARA4]
将参数
4
的测量结果设为搜索对象。
99
执行测量值搜索

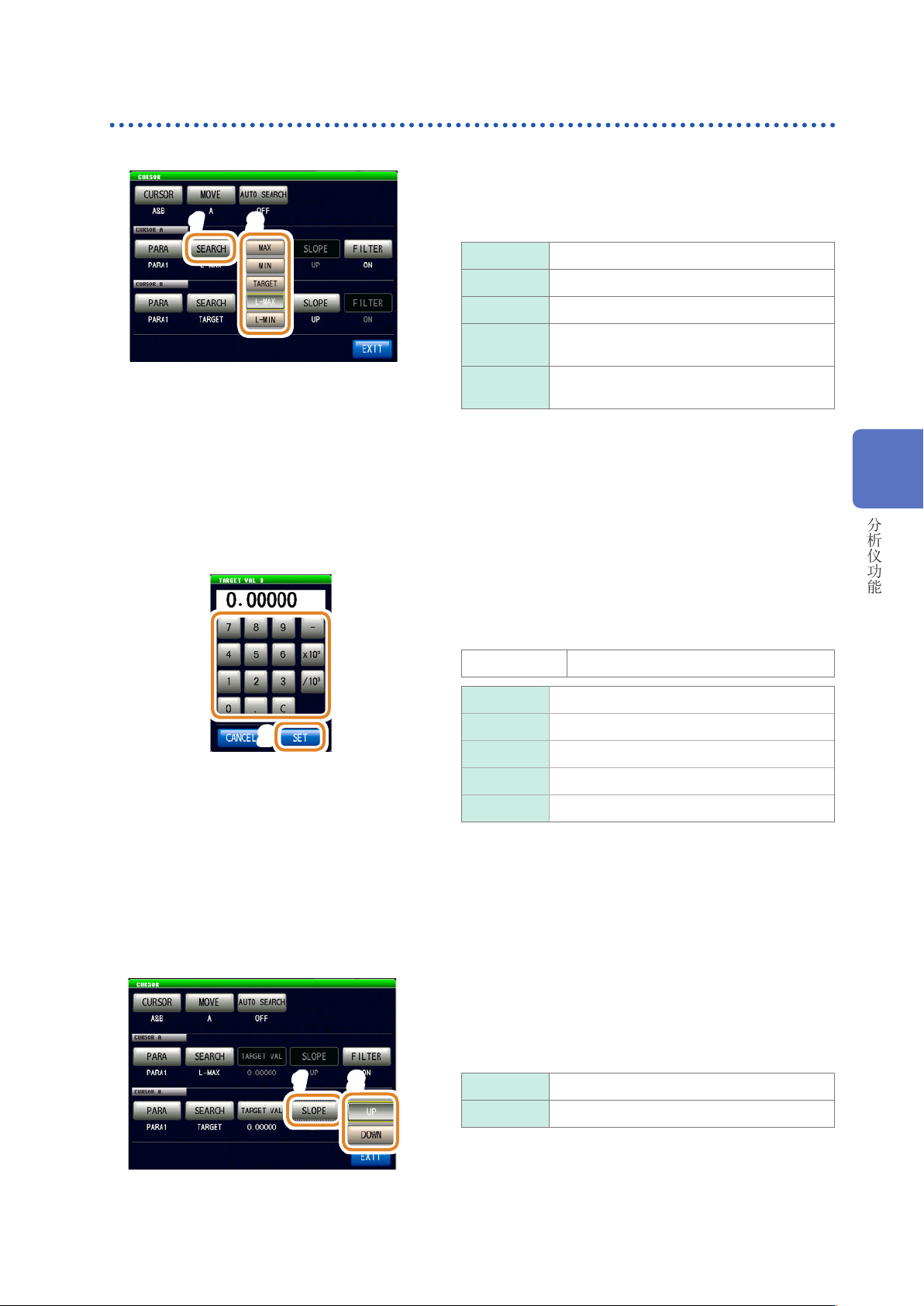

4.7.2 进行搜索类型的设置
1 2
1
按下对象光标的 [SEARCH]
2
设置搜索类型
[MAX] 搜索测量结果的最大值。
[MIN]
光标移动到测量结果的最小值处。
[TARGET]
搜索利用对象测量值设置的测量值。
[L-MAX]
搜索测量结果的极大值。
可设置滤波器。
(第 100 页 )
[L-MIN]
搜索测量结果的极小值。
可设置滤波器。
(第 100 页 )
设置要搜索的测量值
•
在“进行搜索类型的设置”（第
99页）中选择
[TARGET]时进行设置。
•
设置执行目标搜索时进行搜索的对象值。
2
1
1
利用数字键设置要搜索的测量值
2
按下 [SET]确定
可设置范围 -9.99999 G ～ 9.99999 G
[-] 输入负号。
[×10
3
] 单位的前缀变大。
[/10
3
] 单位的前缀变小。
[C] 重新进行输入。
[CANCEL] 用于取消设置。
进行目标斜率的设置
在搜索类型设置中选择
[TARGET] 时进行设置。
1 2
1
按下对象光标的 [SLOPE]
2
执行目标搜索时，设置从上升波形中搜索对象值，还是
从下降波形中搜索对象值。
[UP]
从上升波沿形中搜索。
[DOWN]
从下降沿波形中搜索。
4
