执行测量值搜索
4.7.2 进行搜索类型的设置
1 2
1
按下对象光标的 [SEARCH]
2
设置搜索类型
[MAX] 搜索测量结果的最大值。
[MIN]
光标移动到测量结果的最小值处。
[TARGET]
搜索利用对象测量值设置的测量值。
[L-MAX]
搜索测量结果的极大值。
可设置滤波器。
(第 100 页 )
[L-MIN]
搜索测量结果的极小值。
可设置滤波器。
(第 100 页 )
设置要搜索的测量值
•
在“进行搜索类型的设置”（第
99页）中选择
[TARGET]时进行设置。
•
设置执行目标搜索时进行搜索的对象值。
2
1
1
利用数字键设置要搜索的测量值
2
按下 [SET]确定
可设置范围 -9.99999 G ～ 9.99999 G
[-] 输入负号。
[×10
3
] 单位的前缀变大。
[/10
3
] 单位的前缀变小。
[C] 重新进行输入。
[CANCEL] 用于取消设置。
进行目标斜率的设置
在搜索类型设置中选择
[TARGET] 时进行设置。
1 2
1
按下对象光标的 [SLOPE]
2
执行目标搜索时，设置从上升波形中搜索对象值，还是
从下降波形中搜索对象值。
[UP]
从上升波沿形中搜索。
[DOWN]
从下降沿波形中搜索。
4
分析仪功能
100
执行测量值搜索

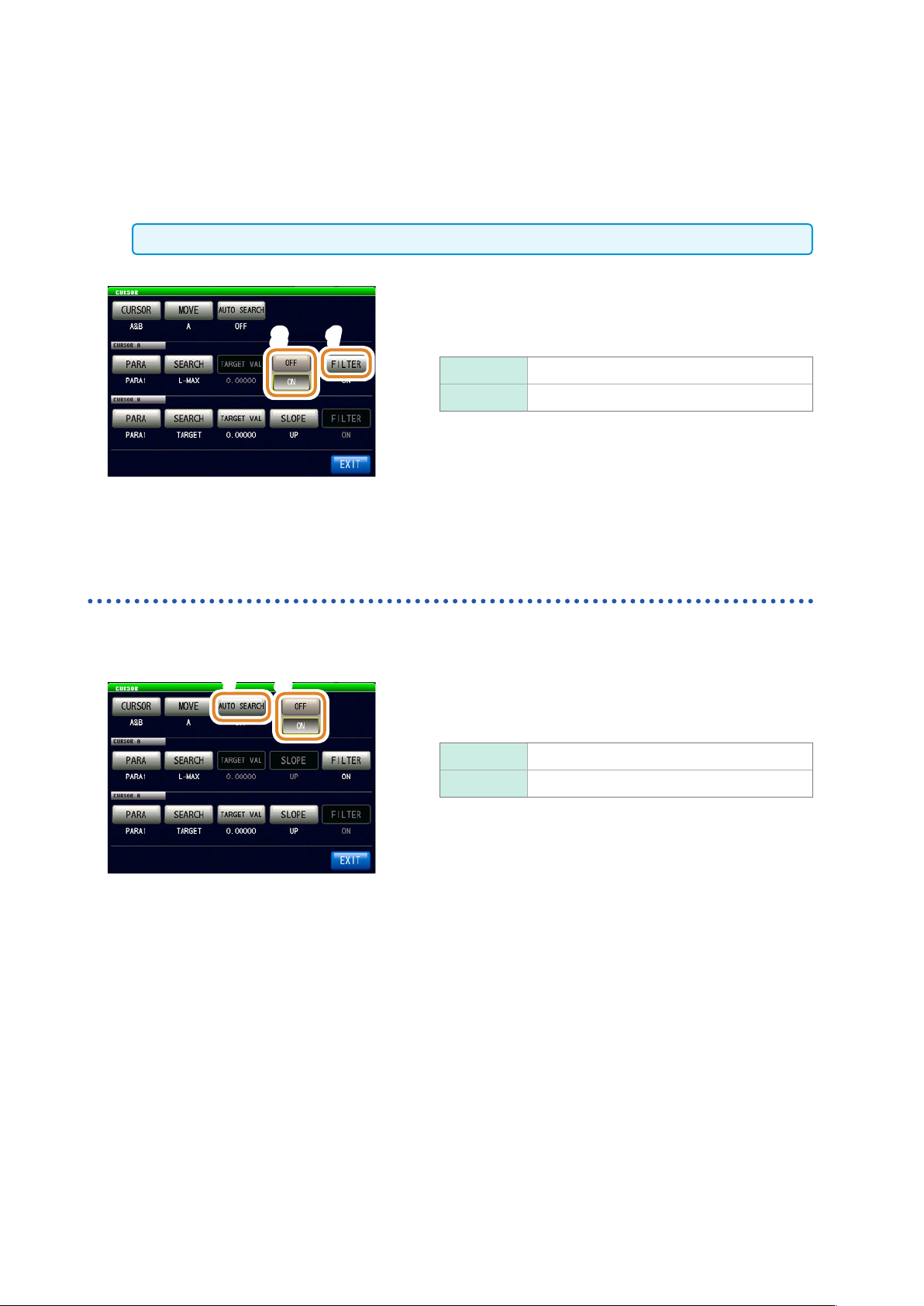

进行滤波器设置
•
在搜索功能设置中选择
[L-MAX]或 [L-MIN] 时进行设置。
•
判断极大值或极小值时可设置滤波器。
•
可通过实施滤波，减少将噪音导致的测量值偏差判定为极大值或极小值的错误判定。
A光标与 B光标的滤波器设置通用。
12
1
按下 [FILTER]
2
选择 ON/OFF
[OFF] 将滤波功能设为无效。
[ON] 将滤波功能设为有效。
4.7.3 使用自动搜索功能
如果将自动搜索功能设为
[ON]，则会在扫描测量结束之后执行搜索，并根据搜索设置自动移动光标。
21
1
按下 [AUTO SEARCH]
2
选择 ON/OFF
[OFF] 将自动搜索功能设为无效。
[ON] 将自动搜索功能设为有效。
101
执行测量值搜索
4.7.4 执行搜索
•
触发设置为
[REPEAT] 时，不能执行搜索。
请参照“4.2.2 在任意时序下开始测量（触发）”（第 64页）
•
存在多个与条件相符的扫描点时，每次按下
[SEARCH]，光标都进行移动。
搜索结果点
按下 [SEARCH]
光标移动到搜索结果点处。
在结果示例中，仅将参数 1 设为有效。
搜索执行结果
在 x轴下面显示搜索结果、被视为极大值的扫描点。
从极大值中测量值最大的点依次显示“
1、2、3 …”，
第
6个以后的点用“|”（条）显示。
极大值点
极大值
目标点
在 x轴下面用“|”（条）显示与条件相符的扫描点。
目标值
在 x轴下面显示搜索结果、被视为极小值的扫描点。
从极大值中测量值最大的点依次显示“
1、2、3 …”，
第
6个以后的点用“|”（条）显示。
极小值点
极小值
