102 判定测量结果 （比较器功能） 4.8 判定测量结果 （比较器功能） 利用比较器功能事先设置判定区域，并对测量值是否处在判定区域内进行判定。 区域判定 判定扫描点的测量值是否处在判定区域内。 ( 第 105 页 ) 峰值判定 判定 1 次扫描结果的峰值是否处在判定区域内。 ( 第 109 页 ) 点判定 最多进行 16 点任意扫描点、参数的判定。 ( 第 113 页 ) 分析 仪 功 能的 比 较 器功 能 包 括利 用 扫 描结…
101
执行测量值搜索

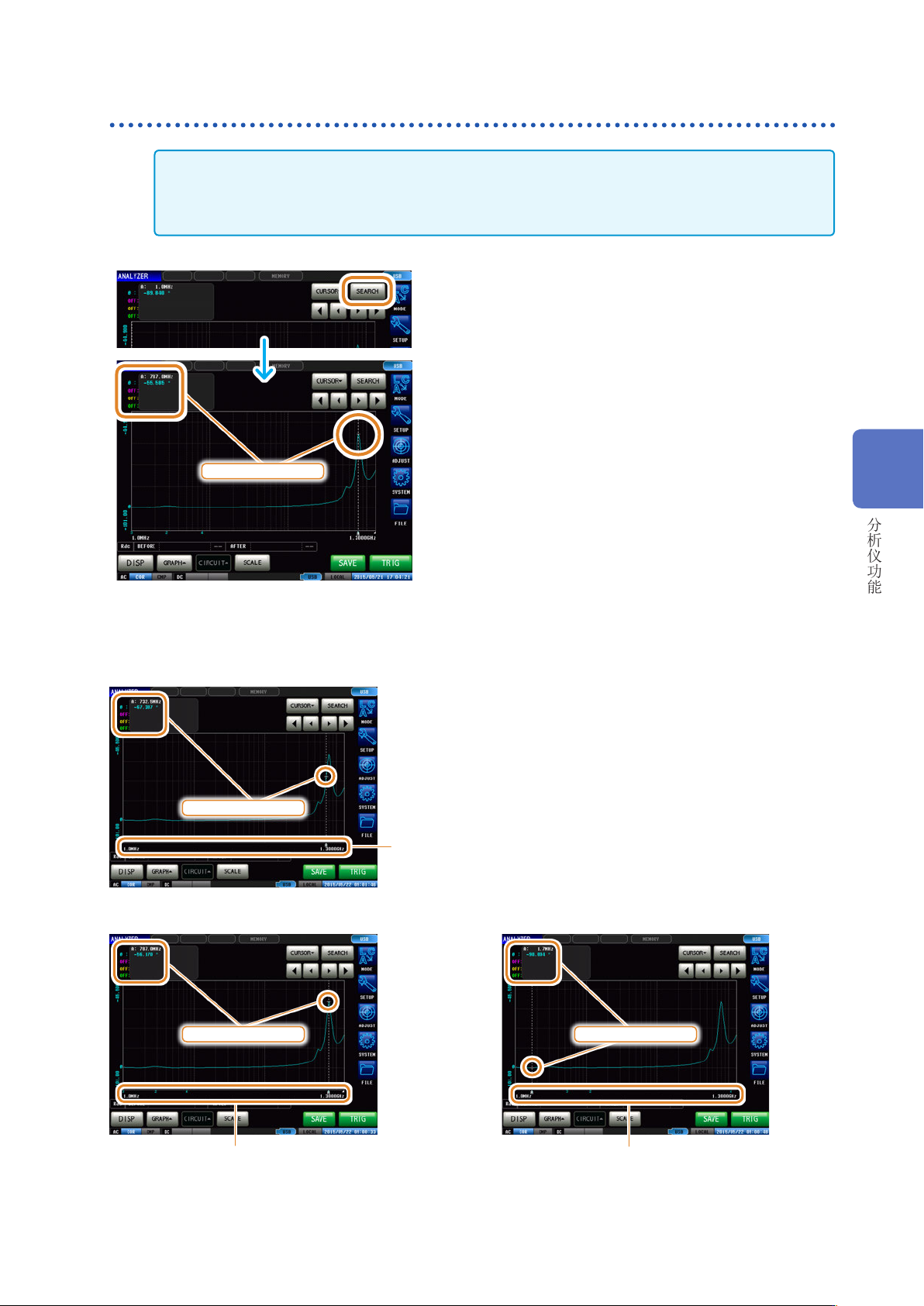

4.7.4 执行搜索
•
触发设置为
[REPEAT] 时，不能执行搜索。
请参照“4.2.2 在任意时序下开始测量（触发）”（第 64页）
•
存在多个与条件相符的扫描点时，每次按下
[SEARCH]，光标都进行移动。
搜索结果点
按下 [SEARCH]
光标移动到搜索结果点处。
在结果示例中，仅将参数 1 设为有效。
搜索执行结果
在 x轴下面显示搜索结果、被视为极大值的扫描点。
从极大值中测量值最大的点依次显示“
1、2、3 …”，
第
6个以后的点用“|”（条）显示。
极大值点
极大值
目标点
在 x轴下面用“|”（条）显示与条件相符的扫描点。
目标值
在 x轴下面显示搜索结果、被视为极小值的扫描点。
从极大值中测量值最大的点依次显示“
1、2、3 …”，
第
6个以后的点用“|”（条）显示。
极小值点
极小值
4
分析仪功能
102
判定测量结果（比较器功能）
4.8 判定测量结果（比较器功能）
利用比较器功能事先设置判定区域，并对测量值是否处在判定区域内进行判定。
区域判定 判定扫描点的测量值是否处在判定区域内。(第 105 页 )
峰值判定
判定 1次扫描结果的峰值是否处在判定区域内。( 第 109页 )
点判定
最多进行 16点任意扫描点、参数的判定。( 第 113页 )
分析仪功能的比较器功能包括利用扫描结果进行判定区域设置的项目等，因此，请尽可能在设置
比较器功能之前将触发设置设为[SEQ]，执行 1次扫描。
4.8.1 设置判定模式
1
1
按下 [SETUP]
2
3
2
按下 [COMP]标签
3
按下 [COMP]
4
5 6
4
选择判定模式
[OFF] 将比较器功能设为无效。
[AREA] 将区域判定设为有效。(第 105 页 )
[PEAK]
将峰值判定设为有效。(第 109 页 )
[SPOT]
将点判定设为有效。(第 113 页 )
5
测量值超出精度保证范围时，设置判定处理的方法
[DO]
测量值超出精度保证范围时也进行判定。
[NOT]
测量值超出精度保证范围时，通过 HI 判定
输出错误。
6
设置针对判定结果的蜂鸣音
[OFF]
不鸣响蜂鸣音。
[IN] 判定结果均为 IN时，鸣响蜂鸣音。
[NG]
判定结果即使有一个为 LO 或 HI时，也鸣响
蜂鸣音
接下页
103
判定测量结果（比较器功能）
7 8
9
7
利用
/
设置蜂鸣音的类型
可设置范围 0 ～ 14
8
利用
/
设置蜂鸣音的音量
可设置范围 1 ～ 3
9
按下 [EXIT]，关闭判定设置画面
10
按下 [EXIT]，关闭详细设置画面
4.8.2 设置要判定的参数（点判定除外）
1
3
2
1
按下 [SETUP]
2
按下 [COMP]标签
3
按下 [PARA]
4
4
选择进行判定的参数
5
6
5
选择进行判定的参数的 ON/OFF
[OFF] 不对选中的参数进行判定。
[ON]
对选中的参数进行判定。
6
按下 [EXIT]，关闭判定设置画面
7
按下 [EXIT]，关闭详细设置画面
4
分析仪功能
