判定测量结果（比较器功能）
4.8 判定测量结果（比较器功能）
利用比较器功能事先设置判定区域，并对测量值是否处在判定区域内进行判定。
区域判定 判定扫描点的测量值是否处在判定区域内。(第 105 页 )
峰值判定
判定 1次扫描结果的峰值是否处在判定区域内。( 第 109页 )
点判定
最多进行 16点任意扫描点、参数的判定。( 第 113页 )
分析仪功能的比较器功能包括利用扫描结果进行判定区域设置的项目等，因此，请尽可能在设置
比较器功能之前将触发设置设为[SEQ]，执行 1次扫描。

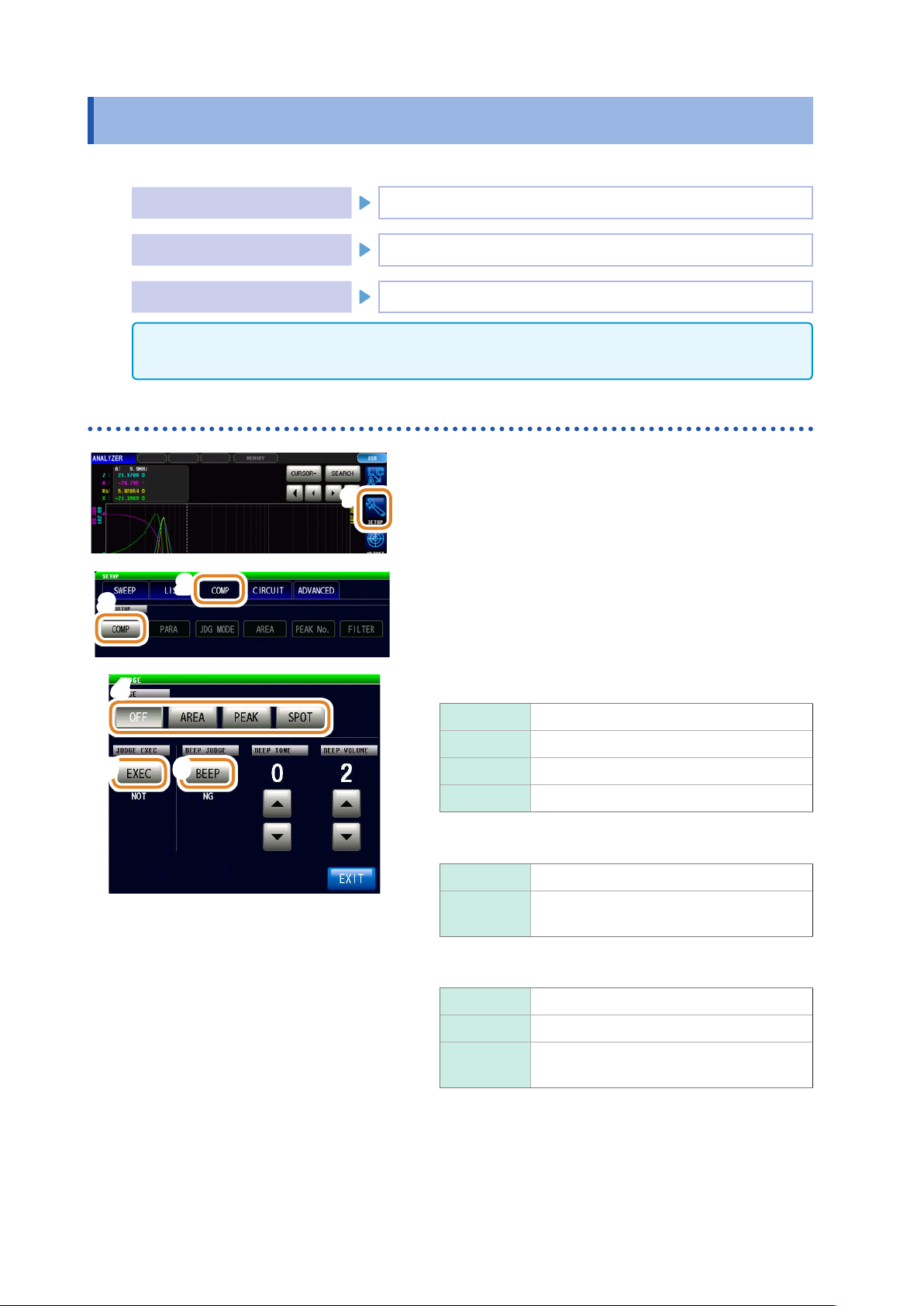

4.8.1 设置判定模式
1
1
按下 [SETUP]
2
3
2
按下 [COMP]标签
3
按下 [COMP]
4
5 6
4
选择判定模式
[OFF] 将比较器功能设为无效。
[AREA] 将区域判定设为有效。(第 105 页 )
[PEAK]
将峰值判定设为有效。(第 109 页 )
[SPOT]
将点判定设为有效。(第 113 页 )
5
测量值超出精度保证范围时，设置判定处理的方法
[DO]
测量值超出精度保证范围时也进行判定。
[NOT]
测量值超出精度保证范围时，通过 HI 判定
输出错误。
6
设置针对判定结果的蜂鸣音
[OFF]
不鸣响蜂鸣音。
[IN] 判定结果均为 IN时，鸣响蜂鸣音。
[NG]
判定结果即使有一个为 LO 或 HI时，也鸣响
蜂鸣音
接下页
103
判定测量结果（比较器功能）

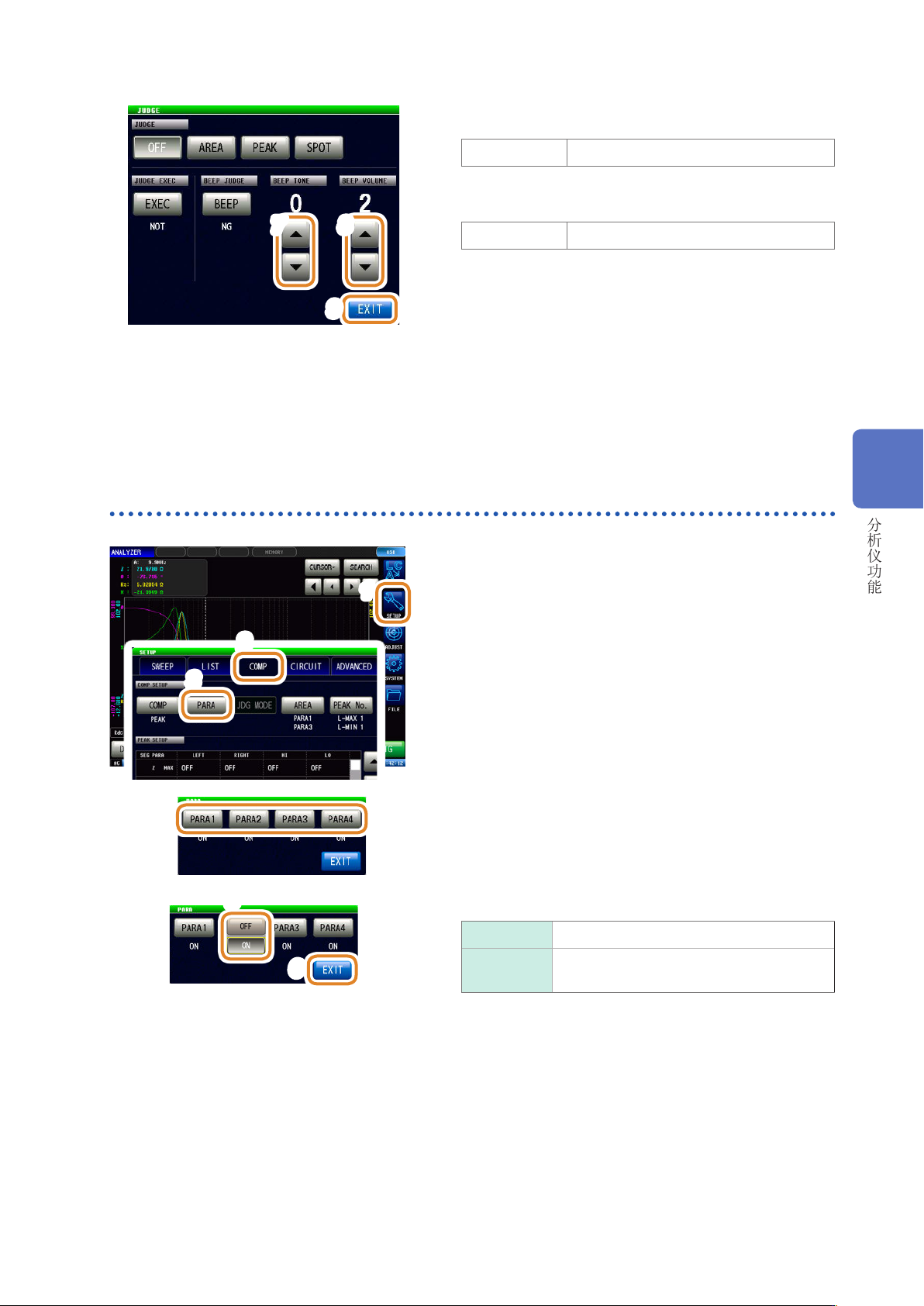

7 8
9
7
利用
/
设置蜂鸣音的类型
可设置范围 0 ～ 14
8
利用
/
设置蜂鸣音的音量
可设置范围 1 ～ 3
9
按下 [EXIT]，关闭判定设置画面
10
按下 [EXIT]，关闭详细设置画面
4.8.2 设置要判定的参数（点判定除外）
1
3
2
1
按下 [SETUP]
2
按下 [COMP]标签
3
按下 [PARA]
4
4
选择进行判定的参数
5
6
5
选择进行判定的参数的 ON/OFF
[OFF] 不对选中的参数进行判定。
[ON]
对选中的参数进行判定。
6
按下 [EXIT]，关闭判定设置画面
7
按下 [EXIT]，关闭详细设置画面
4
分析仪功能
104
判定测量结果（比较器功能）

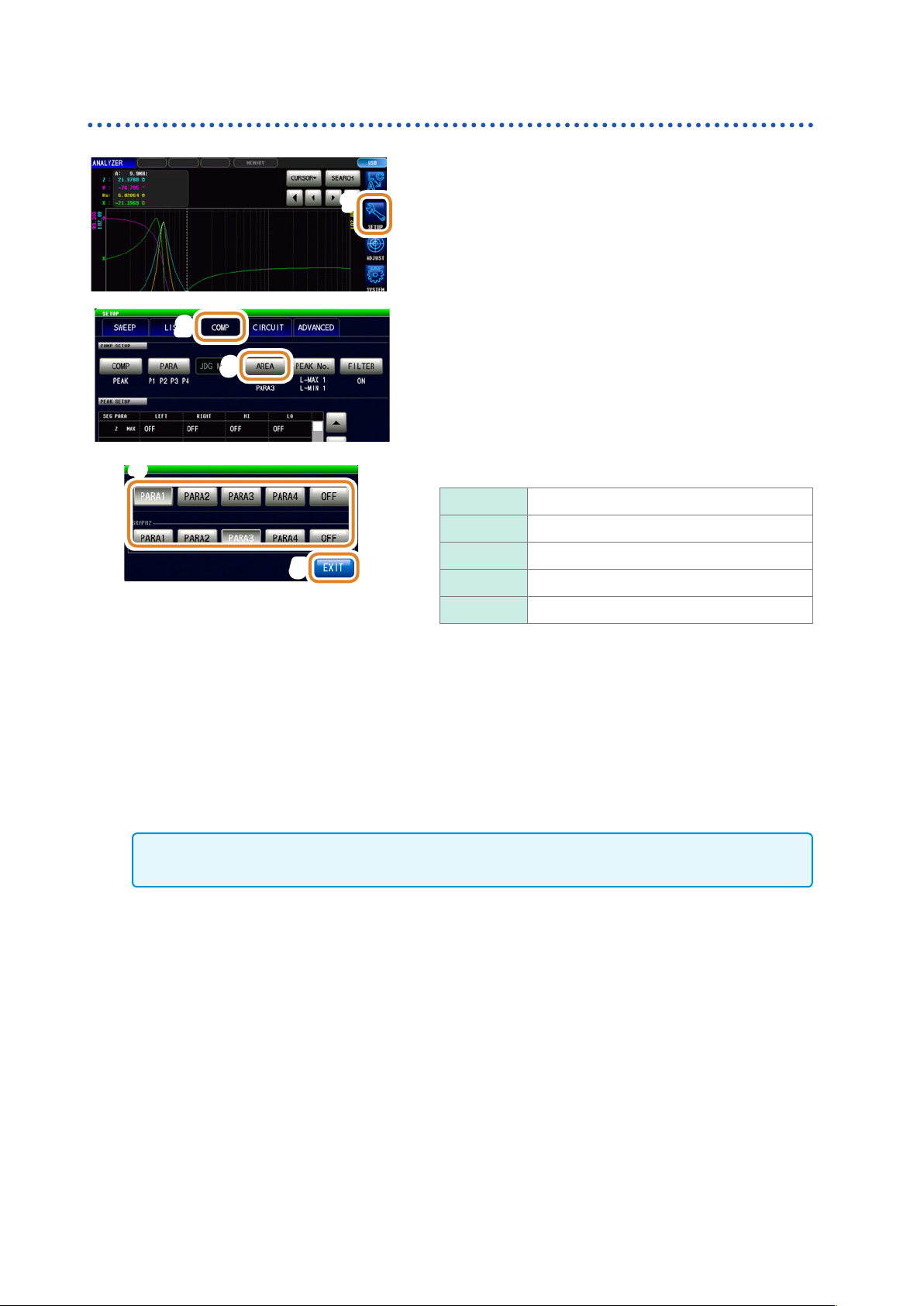

4.8.3 设置测量画面中显示的判定区域（点判定除外）
1
1
按下 [SETUP]
2
3
2
按下 [COMP]标签
3
按下 [AREA]
4
5
4
选择显示判定区域的参数
[PARA1] 显示参数 1 的判定区域。
[PARA2] 显示参数 2 的判定区域。
[PARA3] 显示参数 3 的判定区域。
[PARA4] 显示参数 4 的判定区域。
[OFF] 不显示判定区域。
“GRAPH2”的区域设置在 图形显示设置为
[MULTI]
时，在第 2 个通常扫描图形中选择显示判定区域的扫描
参数。
5
按下 [EXIT]，关闭判定设置画面
6
按下 [EXIT]，关闭详细设置画面
难以看清图形画面上的判定区域显示时，增大画面的亮度即可看清。
请参照“设置画面的亮度”（第 174页）
