104
判定测量结果（比较器功能）
4.8.3 设置测量画面中显示的判定区域（点判定除外）
1
1
按下 [SETUP]
2
3
2
按下 [COMP]标签
3
按下 [AREA]
4
5
4
选择显示判定区域的参数
[PARA1] 显示参数 1 的判定区域。
[PARA2] 显示参数 2 的判定区域。
[PARA3] 显示参数 3 的判定区域。
[PARA4] 显示参数 4 的判定区域。
[OFF] 不显示判定区域。
“GRAPH2”的区域设置在 图形显示设置为
[MULTI]
时，在第 2 个通常扫描图形中选择显示判定区域的扫描
参数。
5
按下 [EXIT]，关闭判定设置画面
6
按下 [EXIT]，关闭详细设置画面
难以看清图形画面上的判定区域显示时，增大画面的亮度即可看清。
请参照“设置画面的亮度”（第 174页）
105
判定测量结果（比较器功能）

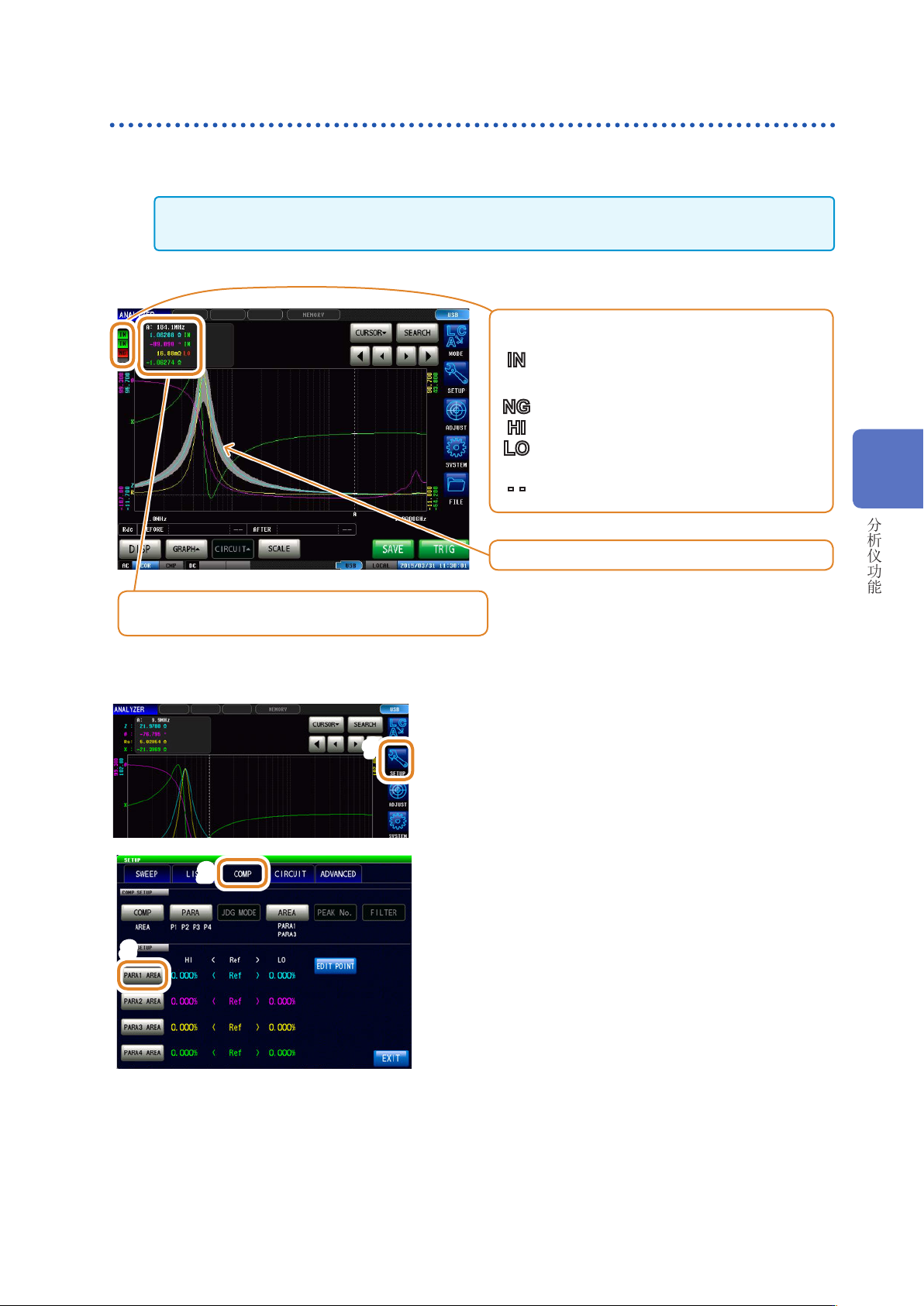

4.8.4 区域判定
利用区域判定可设置上限值与下限值的范围，并用 IN 或 NG显示判定结果。
区域判定功能包括利用扫描结果进行判定区域设置的项目等，因此，请在设置区域判定功能之前
将触发设置设为[SEQ]，执行 1次扫描。
可利用光标确认各扫描点的判定结果。“4.6 进行光标设置”
（第
96页）参照
比较器范围显示为灰色。
显示综合判定结果。
IN
所有扫描点的测量值处在上下限值设置范围内
时
NG
HI
LO
某个扫描点的测量值未处在上下限值设置范围
内时
- -
未判定时
1
1
按下 [SETUP]
2
3
2
按下 [COMP]标签
3
按下 [PARA1 AREA]
接下页
4
分析仪功能
106
判定测量结果（比较器功能）
4
如果选择 [MEAS VAL]，则可能会显示下述信息。
此时请将触发设置设为
[SEQ]，执行 1次扫描。
TRIG setting is REPEAT
由于触发设置为重复，因此无法正确浏览测量值。
Some points have no Meas Value
由于测量值包括无效的扫描点，因此无法正确浏览测量值。

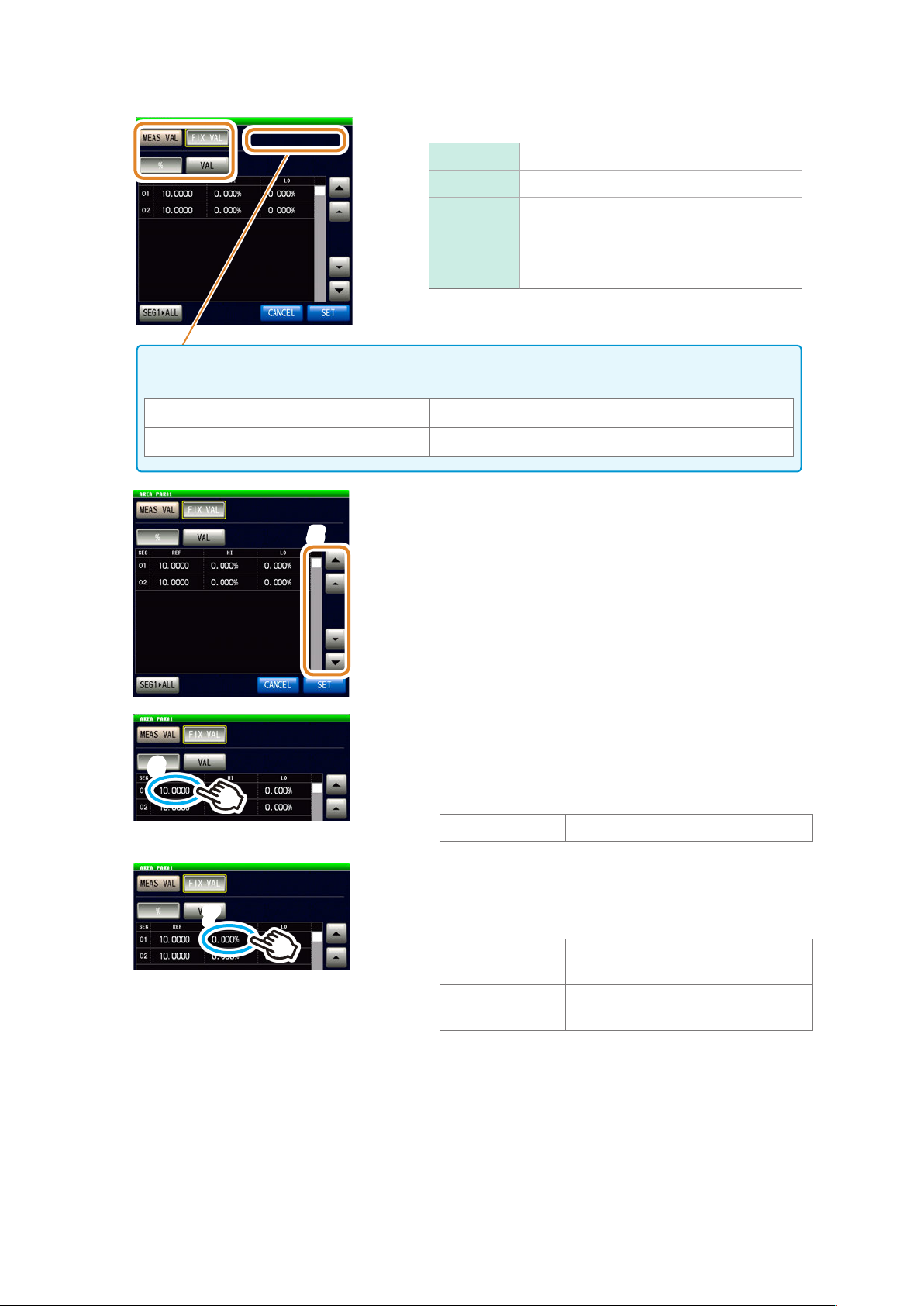

4
进行扫描参数 1的判定区域设置
[MEAS VAL]
以当前的测量值为基准设置上限值与下限值
[FIX VAL] 设置基准值、上限值与下限值
[%]
以相对于基准值的百分比值设置上限值与下
限值
[VAL]
以相对于基准值的绝对值设置上限值与下限
值
5
5
利用▲ /▼或滚轴显示要设置的分段编号
分段功能为 OFF 时，仅显示 1行。
6
6
（仅判定区域设置为 [FIX VAL]时可设置）
(1)
按下相当于任意分段的 REF 的单元部分
(2) 利用数字键* 设置基准值，然后按下 [SET]
可设置范围 -9.99999 G ～ 9.99999 G
7
7
(1)
按下相当于任意分段的 HI 的单元部分
(2) 利用数字键* 设置上限值，然后按下 [SET]
可设置范围（按 %
值的设置）
-999.999% ～ 999.999%
可设置范围（按绝
对值的设置）
-9.99999 G ～ 9.99999 G
接下页
