11 6 判定测量结果 （比较器功能） 设置判定模式 1 1 按下 [SETUP] 2 3 4 2 按下 [COMP] 标签 3 按下 [JDG MODE] 4 选择判定模式 [COMP] 设为 COMP 模式 [BIN] 设为分类模式 设置各判定点的判定条件 2 1 1 按下相当于任意 POINT 的单元部分 2 利用▲ / ▼设置扫描点，然后按下 [SET] 可设置范围 1 ～最多扫描点 [C] 不进行判定。 （显示变为 OFF 状…
115
判定测量结果（比较器功能）

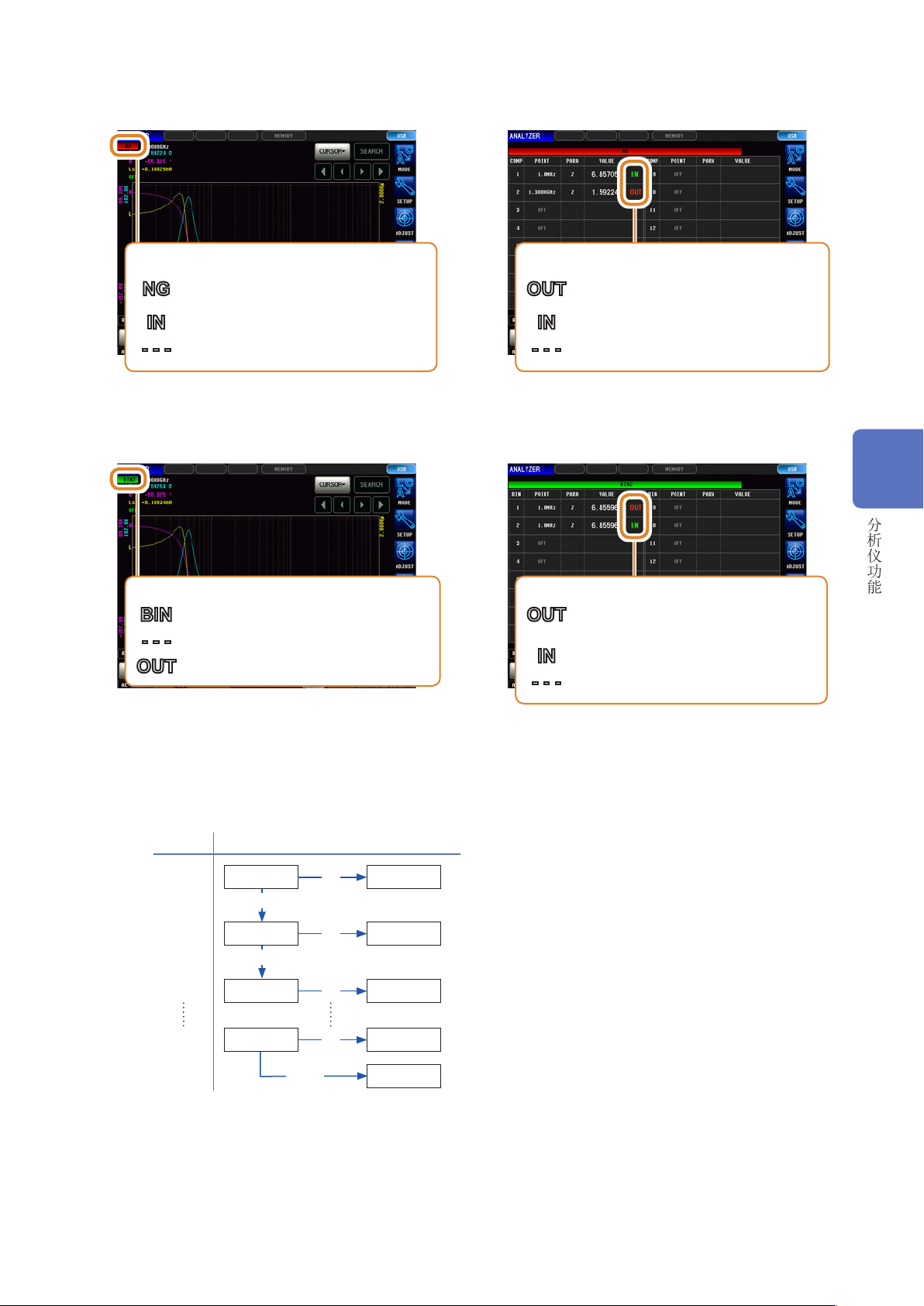

判定结果（COMP 模式）
个别判定结果
OUT
测量值 > 上限值
测量值
< 下限值
IN
上限值 ≧ 测量值 ≧ 下限值
- - -
未设置判定基准时
综合判定结果
NG
测量值 > 上限值
测量值
< 下限值
IN
上限值 ≧ 测量值 ≧ 下限值
- - -
未设置判定基准时
判定结果（分类模式）
综合判定结果
BIN
分类判定时
- - -
未进行分类设置时
OUT
与任何分类都不一致时
个别判定结果
OUT
测量值 > 上限值
测量值
< 下限值
IN
上限值 ≧ 测量值 ≧ 下限值
- - -
未设置判定基准时
分类判定顺序如下所示，从 BIN1 的判定向 BIN16依次进行判定。
不在所有的分类判定范围时，显示 [OUT]。
BIN编号
BIN1
BIN2
BIN3
BIN16
OUT
分类判定结果
判定 BIN3
OUT
判定
IN
BIN1
判定 BIN2
判定 BIN16
OUT
OUT
IN
IN
IN
4
分析仪功能
116
判定测量结果（比较器功能）

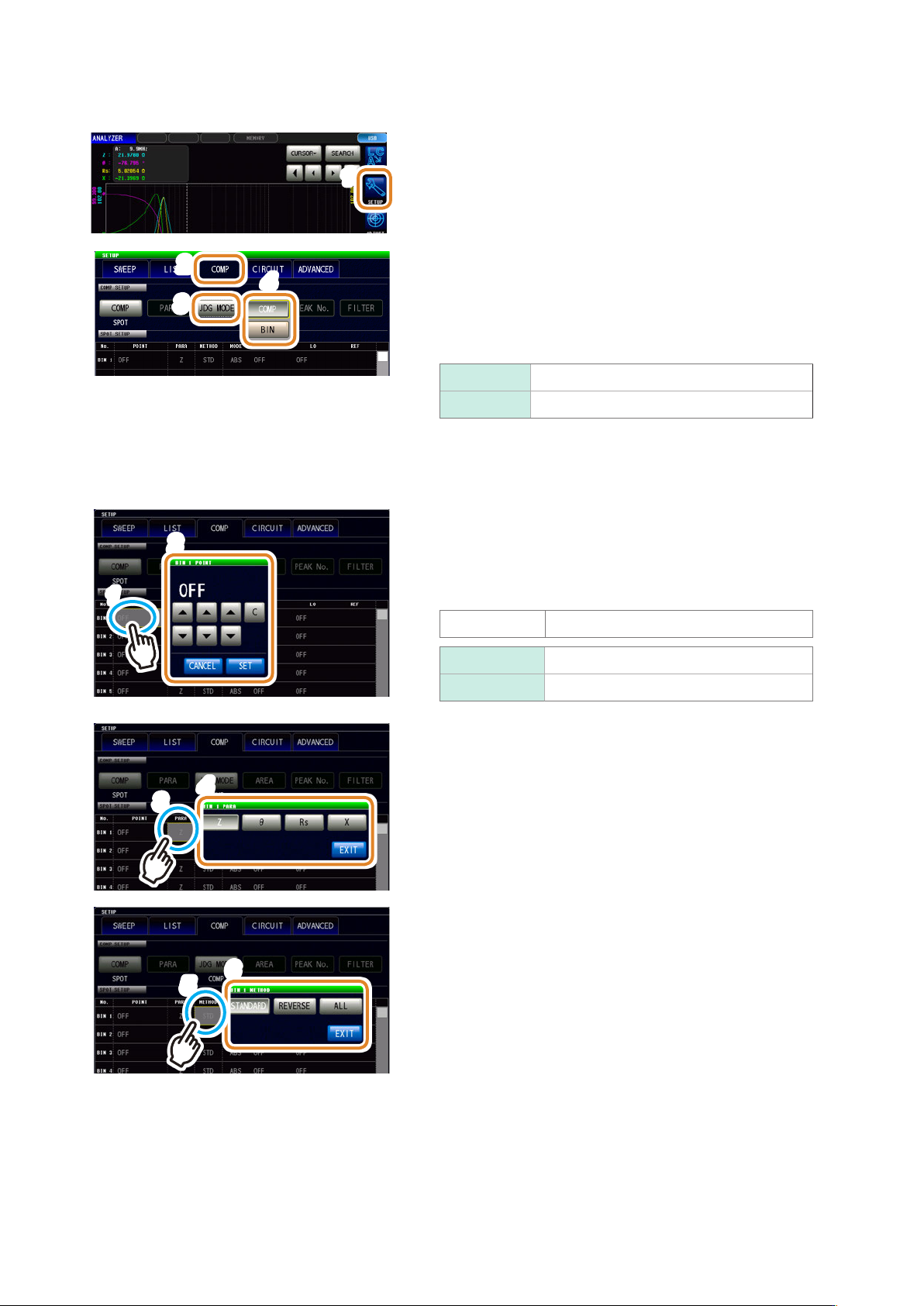

设置判定模式
1
1
按下 [SETUP]
2
3
4
2
按下 [COMP]标签
3
按下 [JDG MODE]
4
选择判定模式
[COMP] 设为 COMP模式
[BIN] 设为分类模式
设置各判定点的判定条件
2
1
1
按下相当于任意 POINT的单元部分
2
利用▲ /▼设置扫描点，然后按下 [SET]
可设置范围 1 ～最多扫描点
[C] 不进行判定。（显示变为 OFF 状态）
[CANCEL] 用于取消设置。
4
3
3
按下相当于 PARA 的单元部分
4
选择作为对象的参数
6
5
5
按下相当于 METHOD的单元部分
6
选择判定方法（第 113 页）
选择 [ALL] 时，无需下述设置。
接下页
