等效电路分析功能
4.9 等效电路分析功能
4.9.1 关于等效电路分析功能
等效电路分析功能用于根据测量结果进行等效电路常数推算。
在本仪器中可推算下述 5 个等效电路模式的常数。
模式 A ～模式 E ：主要用于分析电路元件。
另外，如果使用模拟功能，则可使用推算结果或任意设置的常数显示频率特性的理想值。
另外，如果使用比较器功能，则可判定推算结果是否处在判定区域内。

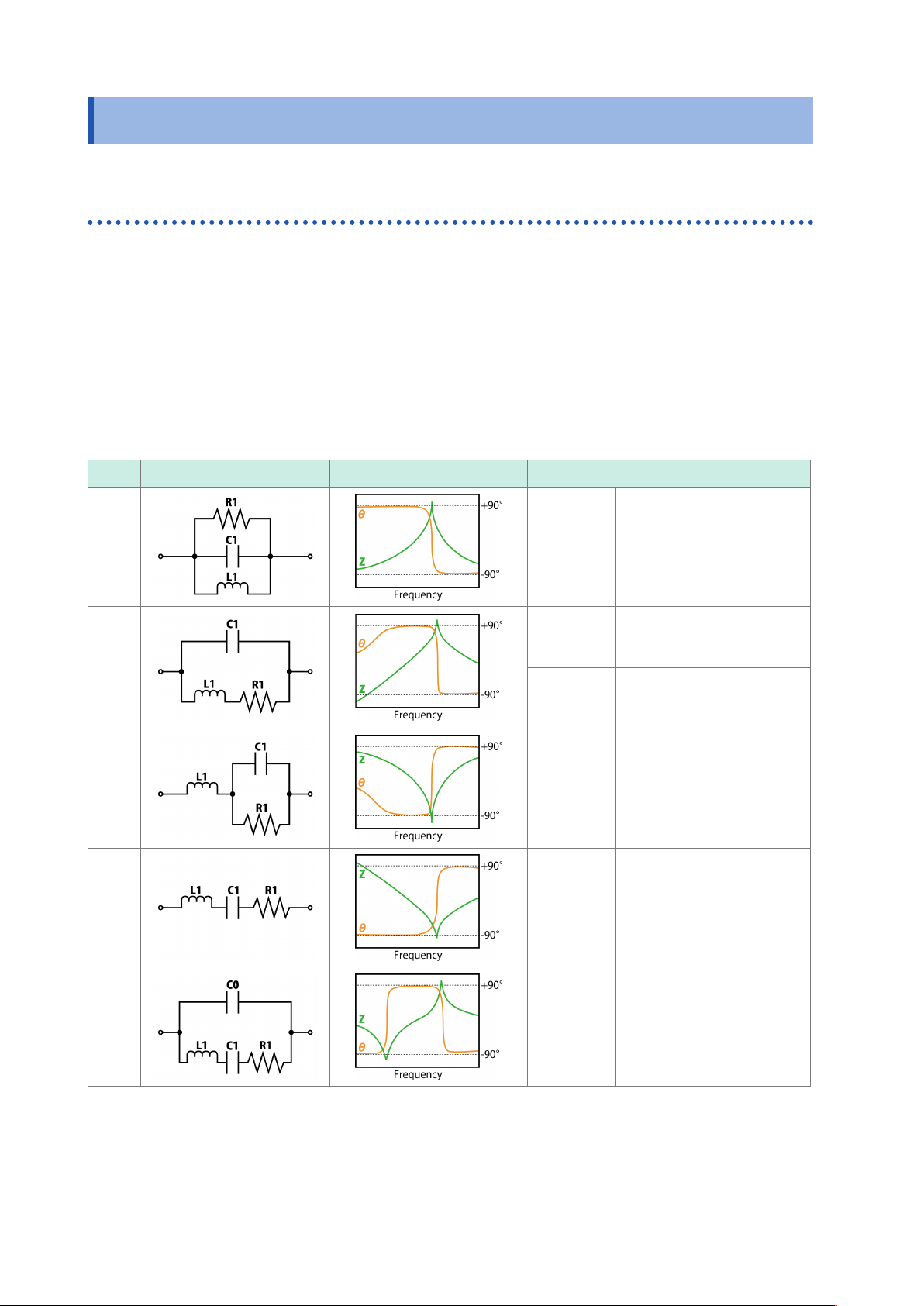

电路元件
模式
等效电路模式 典型频率特性 * 测试物示例
A
线圈
芯线损耗较大、
ESR 较小的
线圈
B
线圈 ESR比较大的线圈
电阻
电阻值较小、
配线电感影响较
大的电阻
C
电容器 泄漏电阻影响较大的电容器
电阻
电阻值较大、
寄生电容影响较
大的电阻
D
电容器 一般电容器
E
压电元件
* 典型频率特性图
模式 A ～ D 横轴 ： 对数，纵轴 ： Z 为对数，
θ
为线性
模式 E 横轴 ： 线性或对数，纵轴 ： Z 为对数，
θ
为线性
119
等效电路分析功能
4.9.2 进行分析的基本设置
(1) 设置等效电路模式
选择等效电路分析使用的等效电路模式。
通过选择适当的等效电路模式，可更准确地推算常数。

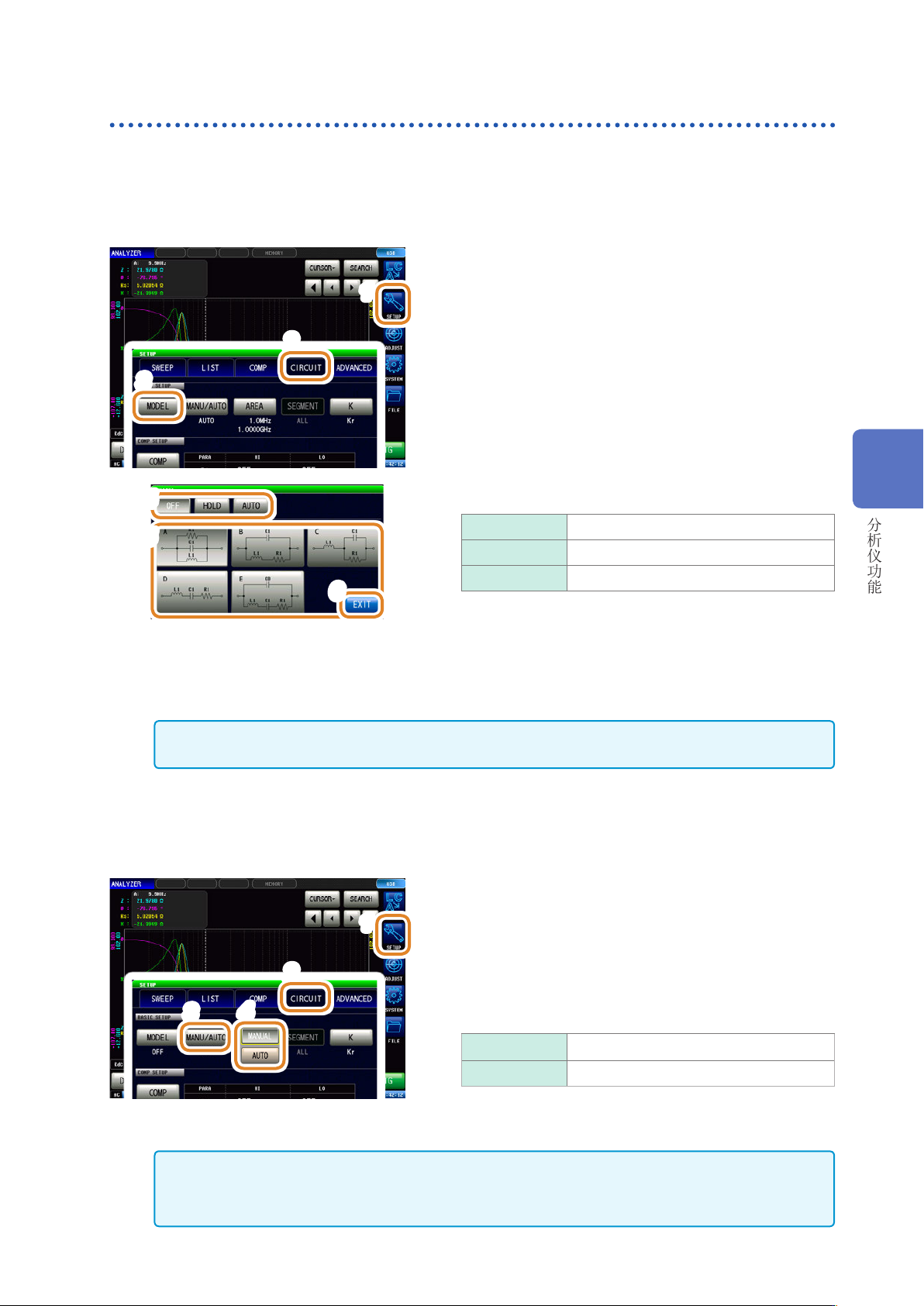

1
3
2
1
按下 [SETUP]
2
按下 [CIRCUIT]标签
3
按下 [MODEL]
4
5
6
4
选择等效电路分析使用的模式。
[OFF] 将等效电路功能设为 OFF。
[HOLD] 手动选择等效电路模式。
[AUTO] 自动选择最佳等效电路模式。
5
（在步骤 4 中选择 [HOLD]时）
选择要使用的等效电路模式
6
按下 [EXIT]，关闭设置画面
•
如果选择
A ～ E的等效电路模式，则自动设为 HOLD。
•
有关等效电路模式的选择方法，请参照等请参照“附录
4 等效电路模式的选择”（第附 5 页）。
(2) 设置分析方法
设置在测量结束之后自动进行或通过按下
[RUN]进行等效电路分析。

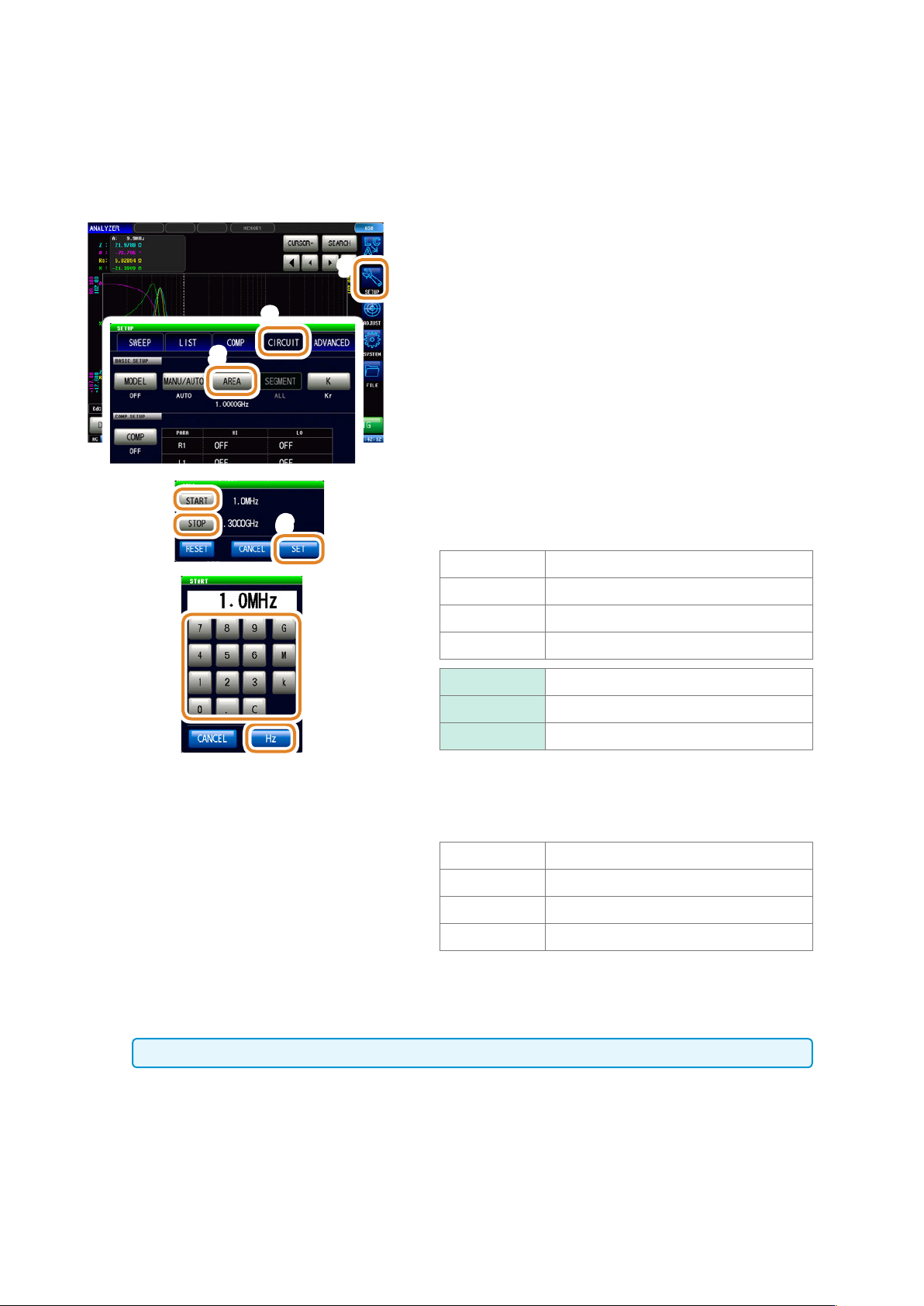

1
2
3
4
1
按下 [SETUP]
2
按下 [CIRCUIT]标签
3
按下 [MANU/AUTO]
4
选择分析方法
[MANUAL]
按下 [RUN]进行分析。
[AUTO] 测量结束之后，自动进行分析。
5
按下 [EXIT]，关闭设置画面
不能在连续测量画面中通过 [MANUAL] 进行等效电路分析。要在连续测量时进行等效电路分析，
请设为 [AUTO] 并进行面板保存。
请参照“4.2.2 在任意时序下开始测量（触发）”（第 64 页）
4
分析仪功能
120
等效电路分析功能
(3) 设置进行分析的频率范围
设置通常扫描时进行等效电路分析的频率范围。通过使用本功能，即使在扫描范围内存在多个极值时，
也可以限定分析使用的极值。设置时，请将极值设为包括在分析范围内。本设置仅在通常扫描时有效。
1
2
3
1
按下 [SETUP]
2
按下 [CIRCUIT]标签
3
按下 [AREA]标签
4
5
6
单位的变更 ：G（千兆）/ M（兆）/ k（千）
4
按下 [START]，利用数字键输入开始分析的频率，然
后按下 [Hz]
可设置范围：
IM7580A 1.0000 MHz ～ 300.00 MHz
IM7581 100.00 kHz ～ 300.00 MHz
IM7583 1.0 MHz ～ 600.0 MHz
IM7585 1.0 MHz ～ 1.3000 GHz
[C] 重新进行输入。
[CANCEL] 不设置分析范围并关闭窗口。
[RESET]
对所设置的分析范围进行复位
。
5
按下 [STOP]，利用数字键输入结束分析的频率，然后
按下 [Hz]
可设置范围：
IM7580A 1.0000 MHz ～ 300.00 MHz
IM7581 100.00 kHz
～ 300.00 MHz
IM7583 1.0 MHz
～ 600.0 MHz
IM7585 1.0 MHz ～ 1.3000 GHz
6
按下 [SET]，确定频率范围
如果分析使用的频率范围过于狭窄，则可能会导致分析精度变差。
