120
等效电路分析功能
(3) 设置进行分析的频率范围
设置通常扫描时进行等效电路分析的频率范围。通过使用本功能，即使在扫描范围内存在多个极值时，
也可以限定分析使用的极值。设置时，请将极值设为包括在分析范围内。本设置仅在通常扫描时有效。
1
2
3
1
按下 [SETUP]
2
按下 [CIRCUIT]标签
3
按下 [AREA]标签
4
5
6
单位的变更 ：G（千兆）/ M（兆）/ k（千）
4
按下 [START]，利用数字键输入开始分析的频率，然
后按下 [Hz]
可设置范围：
IM7580A 1.0000 MHz ～ 300.00 MHz
IM7581 100.00 kHz ～ 300.00 MHz
IM7583 1.0 MHz ～ 600.0 MHz
IM7585 1.0 MHz ～ 1.3000 GHz
[C] 重新进行输入。
[CANCEL] 不设置分析范围并关闭窗口。
[RESET]
对所设置的分析范围进行复位
。
5
按下 [STOP]，利用数字键输入结束分析的频率，然后
按下 [Hz]
可设置范围：
IM7580A 1.0000 MHz ～ 300.00 MHz
IM7581 100.00 kHz
～ 300.00 MHz
IM7583 1.0 MHz
～ 600.0 MHz
IM7585 1.0 MHz ～ 1.3000 GHz
6
按下 [SET]，确定频率范围
如果分析使用的频率范围过于狭窄，则可能会导致分析精度变差。
121
等效电路分析功能

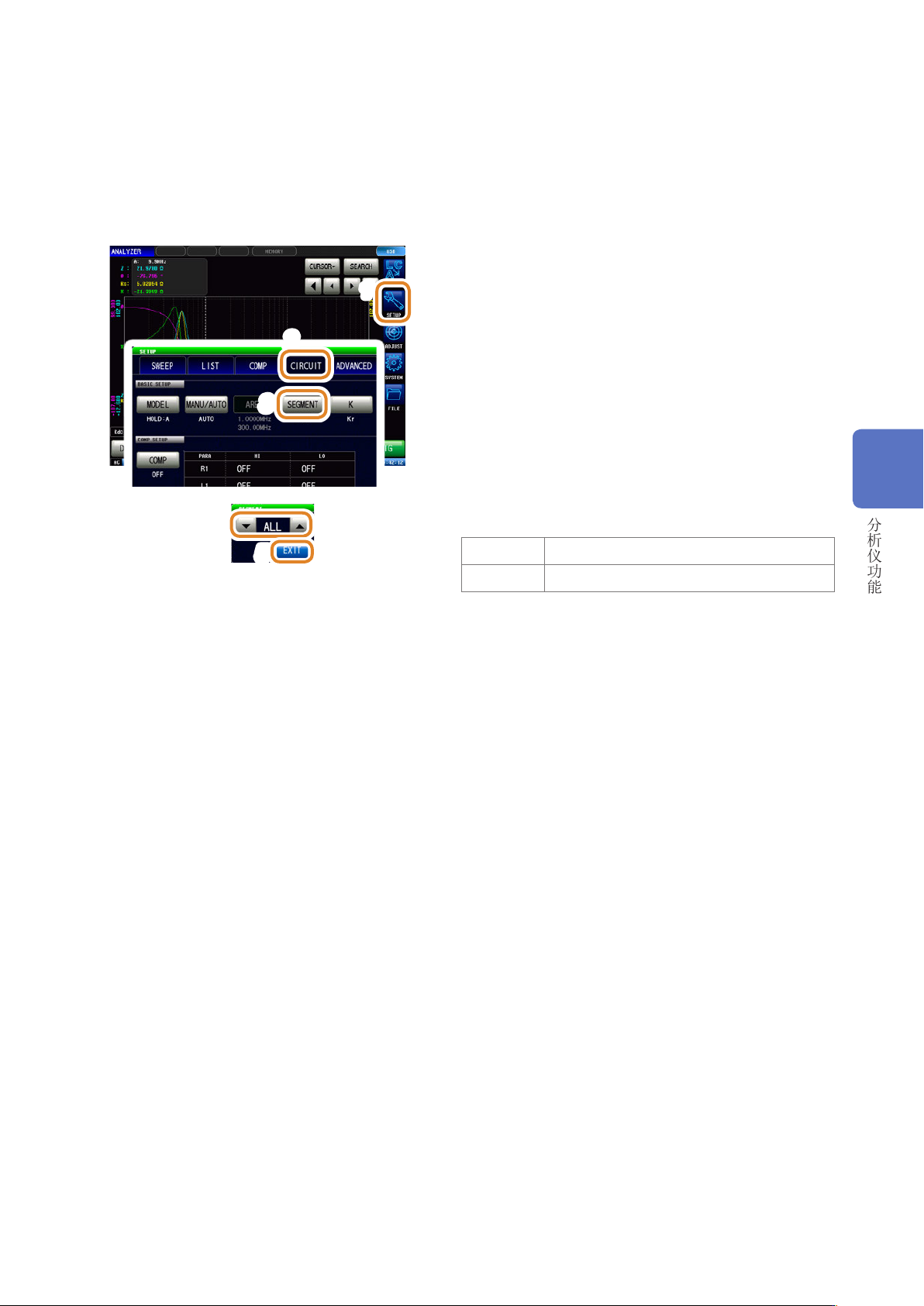

(4) 选择进行分析的分段
设置分段扫描时以哪个分段为对象进行推算。
通过使用本功能，将频率范围分割为多个分段进行测量时，可指定分析使用的分段。设置时，请设
置包含有极值的分段。本设置仅在分段扫描时有效。
1
2
3
1
按下 [SETUP]
2
按下 [CIRCUIT]标签
3
按下 [SEGMENT]
5
4
4
利用
/
选择等效电路分析使用的分段 No.
ALL
以所有分段为对象进行分析。
1 ～ 20
以设置分段 No. 的分段为对象进行分析。
5
按下 [EXIT]，关闭设置画面
4
分析仪功能
122
等效电路分析功能

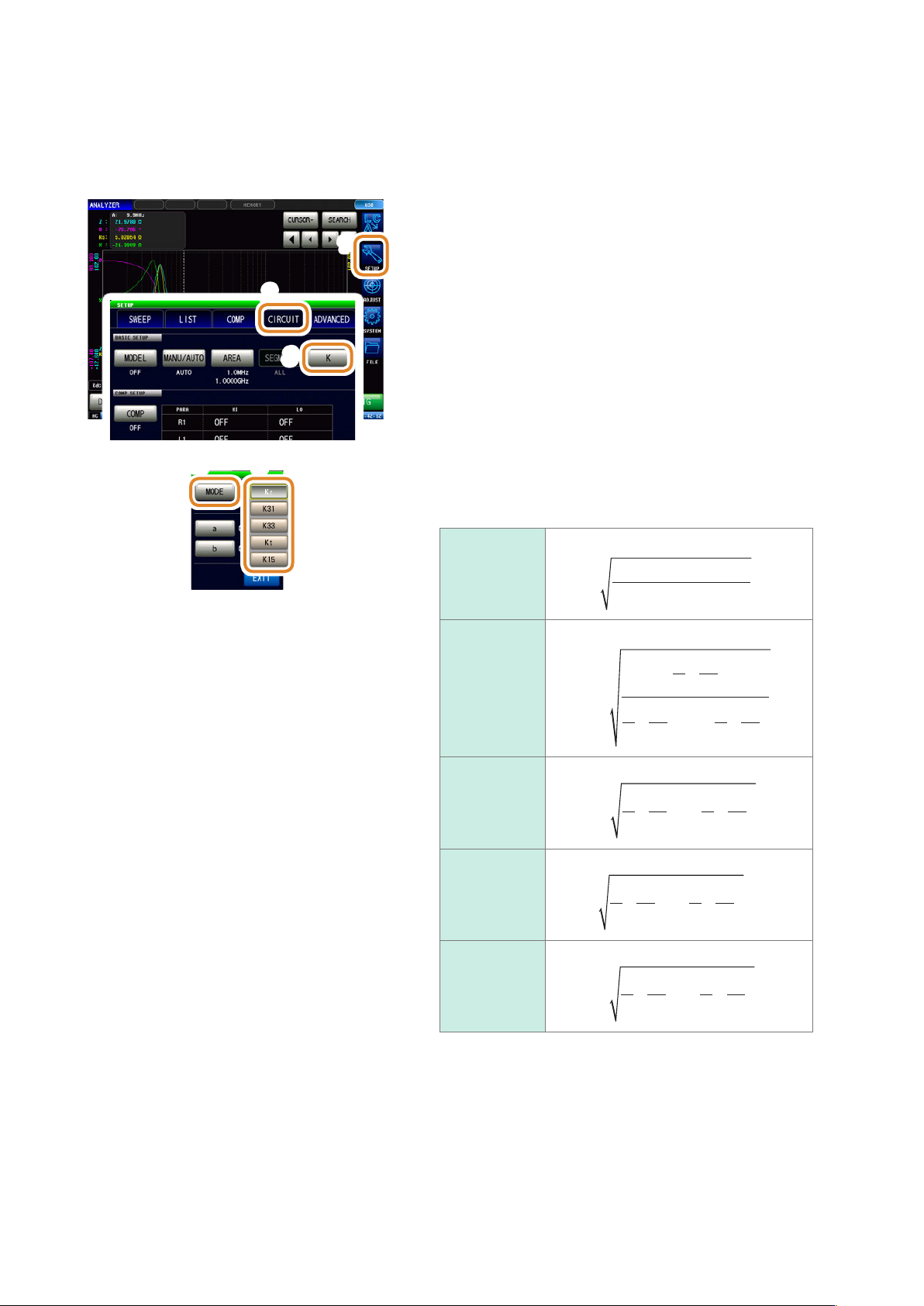

(5) 进行电气机械耦合系数 (K) 计算时的设置
进行利用 E 模式计算电气机械耦合系数时所需的设置。
1
3
2
1
按下 [SETUP]
2
按下 [CIRCUIT]标签
3
按下 [K]
54
4
按下 [MODE]
5
选择振动模式
[Kr]
径向振动的电气机械耦合系数
Kr
ff
af bf f
ps
sps
=
−
×+×−
()
[K31]
长边方向延伸振动的电气机械耦合系数
K
f
f
f
f
f
f
p
s
p
s
p
s
31
2
22
=
×
×− ×
π
ππ
tan
[K33]
纵向振动的电气机械耦合系数
K
f
f
f
f
s
p
s
p
33
22
= × ×
ππ
cot
[Kt]
厚度方向振动的电气机械耦合系数
Kt
f
f
f
f
s
p
s
p
= × ×
ππ
22
cot
[K15]
滑动振动的电气机械耦合系数
K
f
f
f
f
s
p
s
p
15
22
= × ×
ππ
cot
接下页
