123 等效电路分析功能 6 7 6 按下 [TYPE] 7 选择频率类型 选择计算电气机械耦合系数时使用的共振频率类型。 [fs-fp] 设为串联 / 并联共振频率。 [fr-fa] 设为 共 振 / 反共 振频 率。 （将 步 骤 4 的运 算 公式中的 fs 替换为 fr ， fp 替换为 fa ） 8 9 8 （在振动模式下选择 （径向振动） 时） 设置与泊松比不同的系数。 可设置范围 0.000001 ～ 1.000000 (…
123
等效电路分析功能
6 7
6

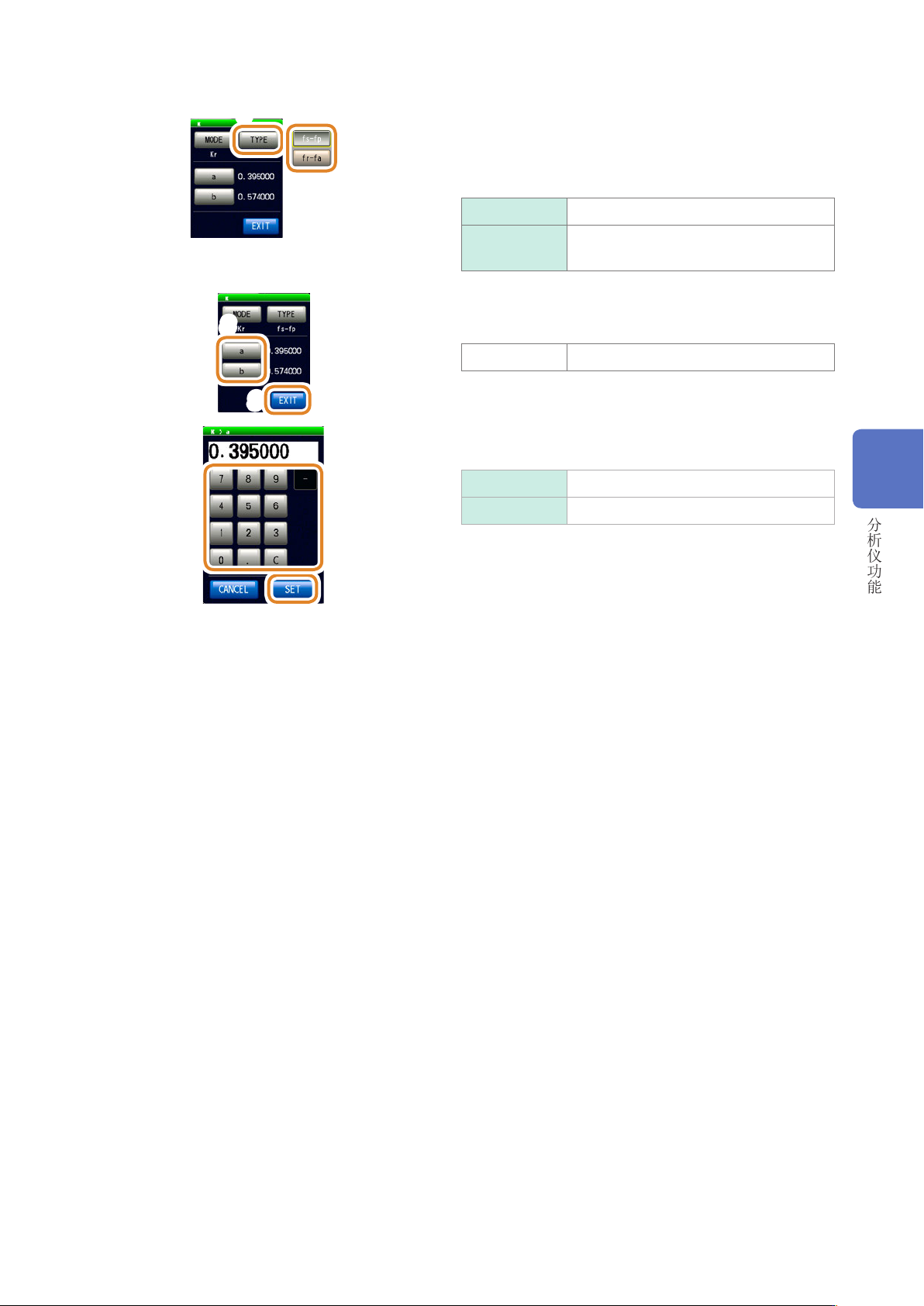

按下 [TYPE]
7
选择频率类型
选择计算电气机械耦合系数时使用的共振频率类型。
[fs-fp] 设为串联/ 并联共振频率。
[fr-fa]
设为共振 / 反共振频率。（将步骤 4 的运算
公式中的
fs替换为 fr，fp 替换为 fa）
8
9
8
（在振动模式下选择（径向振动）时）
设置与泊松比不同的系数。
可设置范围 0.000001 ～ 1.000000
(1) 按下
[a]，利用数字键设置系数，然后按下 [SET]
(2)
按下
[b]，按照与 [a] 相同的方式设置系数，然
后按下 [SET]
[C] 重新进行输入。
[CANCEL] 用于取消设置。
9
按下 [EXIT]，关闭设置画面
4
分析仪功能
125
等效电路分析功能
4.9.3 进行等效电路分析
(1) 进行频率扫描测量
进行等效电路分析之前
请将扫描参数设为“频率”，获取要分析元件的频率特性。
请参照“4.2.5 设置扫描参数”（第 68页）
利用本仪器进行等效电路分析时，由于要利用极大或极小的测量点，因此请将极值设在可测量的频率
范围内。另外，利用 B模式与 C模式进行分析时，由于使用低频值，因此请设为尽可能测量较低的频率。
另外，利用 E 模式进行分析时，请设为包含串联共振与并联共振的共振点。
适当扫描范围的设置示例
不适当扫描范围的设置示例
