129 等效电路分析功能 关于实测值与模拟值之差 判断 等 效 电路 分 析 结果 的 妥 当性 之 后， 按各 测 量 参数 计 算 实测 值 与 模拟 值 之 差。计 算 差值 的 范 围为 进行分析的频率范围或进行分析的分段 No. 的频率范围。 如下所示为差值计算步骤。 (1) 加上频率扫描部分、 （实测值 - 模拟值） 的平方。 (2) 用频率扫描数相除，求出平均残差的平方。 (3) 计算平方根。 具体可用下述 A 式表达。 …
128
等效电路分析功能

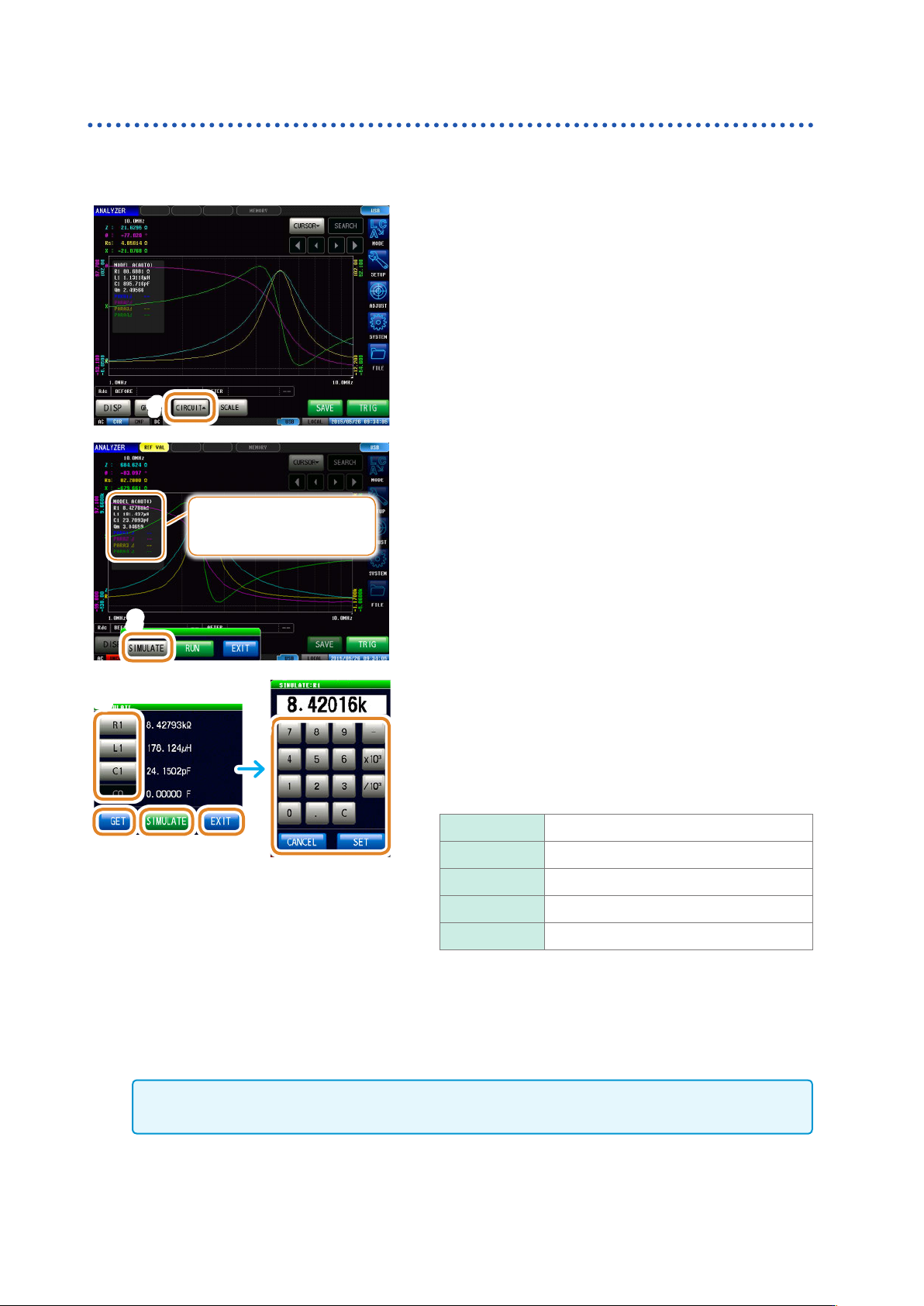

4.9.4 模拟频率特性
可使用推算的常数或任意设置的常数模拟频率特性。
1
1
按下 [CIRCUIT
]
2
实 测 值 与 模 拟 值 之 差
（ 第
129页）
2
按下 [SIMULATE]
4
763
5
3
按下 [GET]
获取经过等效电路分析的值。
4
按下要变更的常数的键
5
利用数字键输入值，然后按下 [SET]
[-] 输入负号。
[×10
3
] 单位的前缀变大。
[/10
3
] 单位的前缀变小。
[C] 重新进行输入。
[CANCEL] 用于取消设置。
6
按下 [SIMULATE]，执行模拟
7
按下 [EXIT]
如果变更常数或重新进行测量，模拟图形则会被清除。
再次进行模拟时，请按下 [SIMULATE]。
129
等效电路分析功能

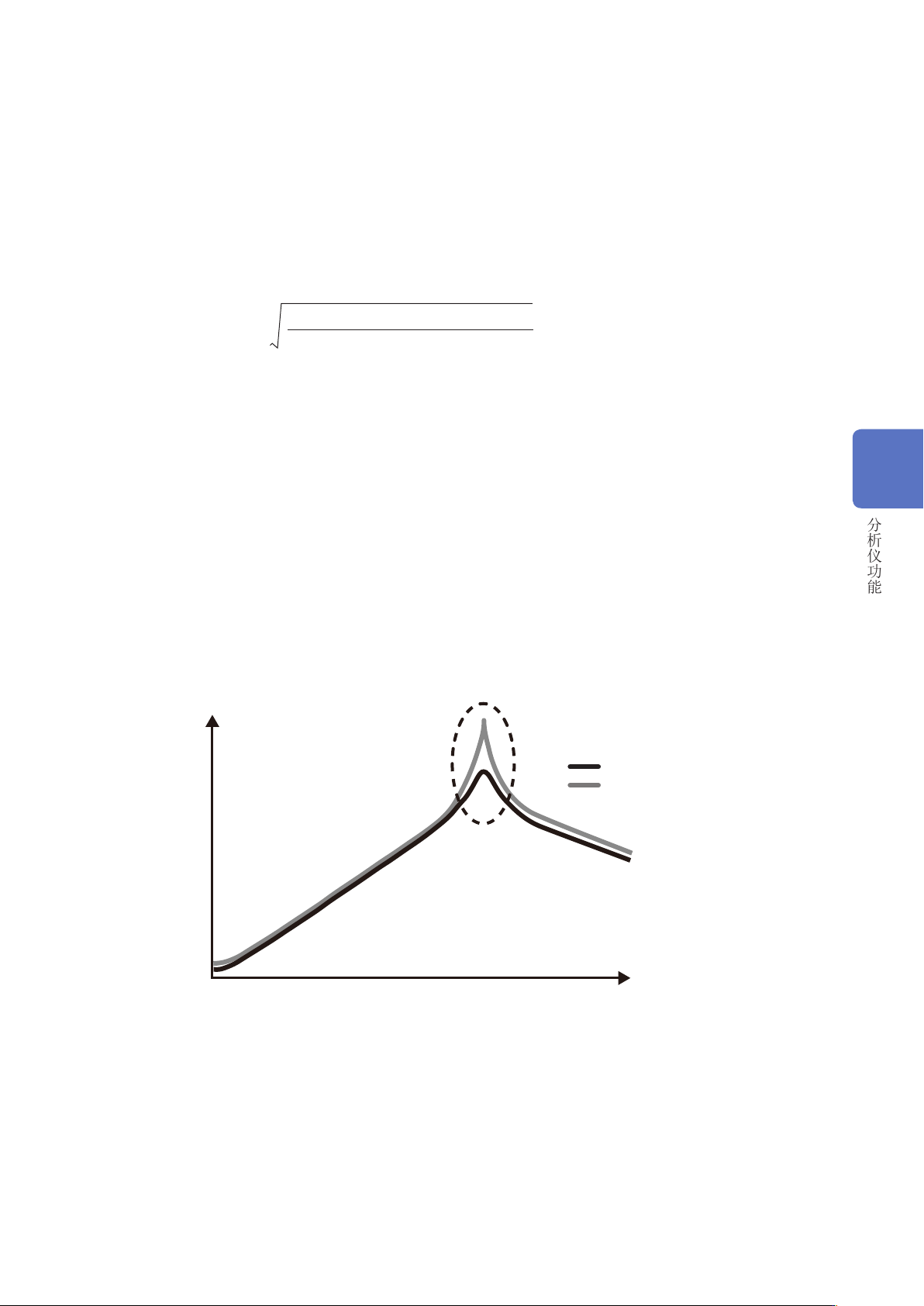

关于实测值与模拟值之差
判断等效电路分析结果的妥当性之后，
按各测量参数计算实测值与模拟值之差。计算差值的范围为
进行分析的频率范围或进行分析的分段 No.的频率范围。
如下所示为差值计算步骤。
(1) 加上频率扫描部分、（实测值 - 模拟值）的平方。
(2) 用频率扫描数相除，求出平均残差的平方。
(3) 计算平方根。
具体可用下述
A
式表达。
Σ
(实测值 - 模拟值 )
2
n
n
：扫描数
A =
但如果使用这种方法，在阻抗频率特性下带有极值（极大值或极小值）时，则如下图所示，形成（极值
以外的频率范围之差）<<（极值附近的频率范围之差）的关系，计算除虚线围起区域以外的实测值与
模拟值之差。如下所示为虚线围起区域的计算步骤。
(1) 将按极值测量频率的实测值 +A计算的差值作为上限值计算，
将按极值测量频率的实测值 -A 计算的差值作为下限值计算。
(2) 如果极值测量频率的模拟值超出 (1) 求出的上下限值范围，则相对于极值前后的实测值按 (1)所
示计算上下限值，并反复与模拟值进行比较。
(3) 如果在极值前后的测量频率下均处在上下限值的范围内，则作为进行差值计算的区域，进行 (1)
～ (2)的区域为虚线所示的区域。
Z
频率
：实测值
：模拟值
4
分析仪功能
130
等效电路分析功能

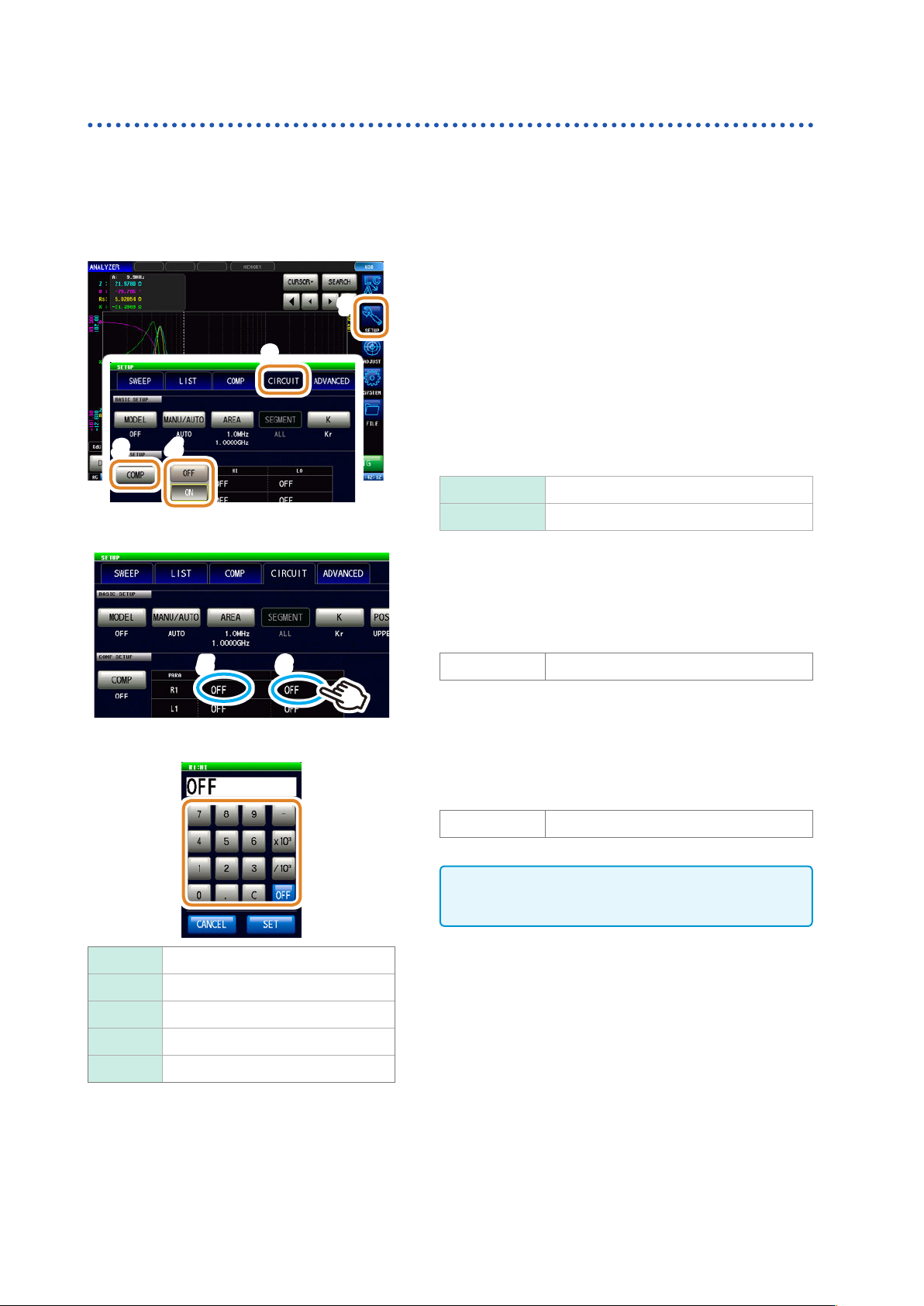

4.9.5 分析结果的判定设置
通过使用比较器功能，可判定推算结果是否处在判定基准范围内。
设置上下限值
使用比较器功能之前，设置判定基准的上限值与下限值。
1
2
3
4
1
按下 [SETUP]
2
按下 [CIRCUIT]标签
3
按下 [COMP]
4
选择比较器功能的 ON/OFF
[OFF] 将比较器功能设为无效。
[ON] 将比较器功能设为有效。
5 6
5
选择判定基准的设置常数
(1)
按下相当于任意参数的 HI 的单元部分
(2) 利用数字键 * 设置上限值，然后按下[SET]
可设置范围 -9.99999 G ～ 9.99999 G
*各通用数字键
[-] 输入负号。
[×10
3
] 单位的前缀变大。
[/10
3
] 单位的前缀变小。
[C] 重新进行输入。
[CANCEL]
用于取消设置。
6
(1)
按下相当于任意参数的 LO 的单元部分
(2) 利用数字键 * 设置下限值，然后按下[SET]
可设置范围 -9.99999 G ～ 9.99999 G
设置为上限值 < 下限值这样的值时，自动调换上限值与下
限值进行设置。
7
按下 [EXIT]，关闭设置画面
