132 等效电路分析功能
131
等效电路分析功能

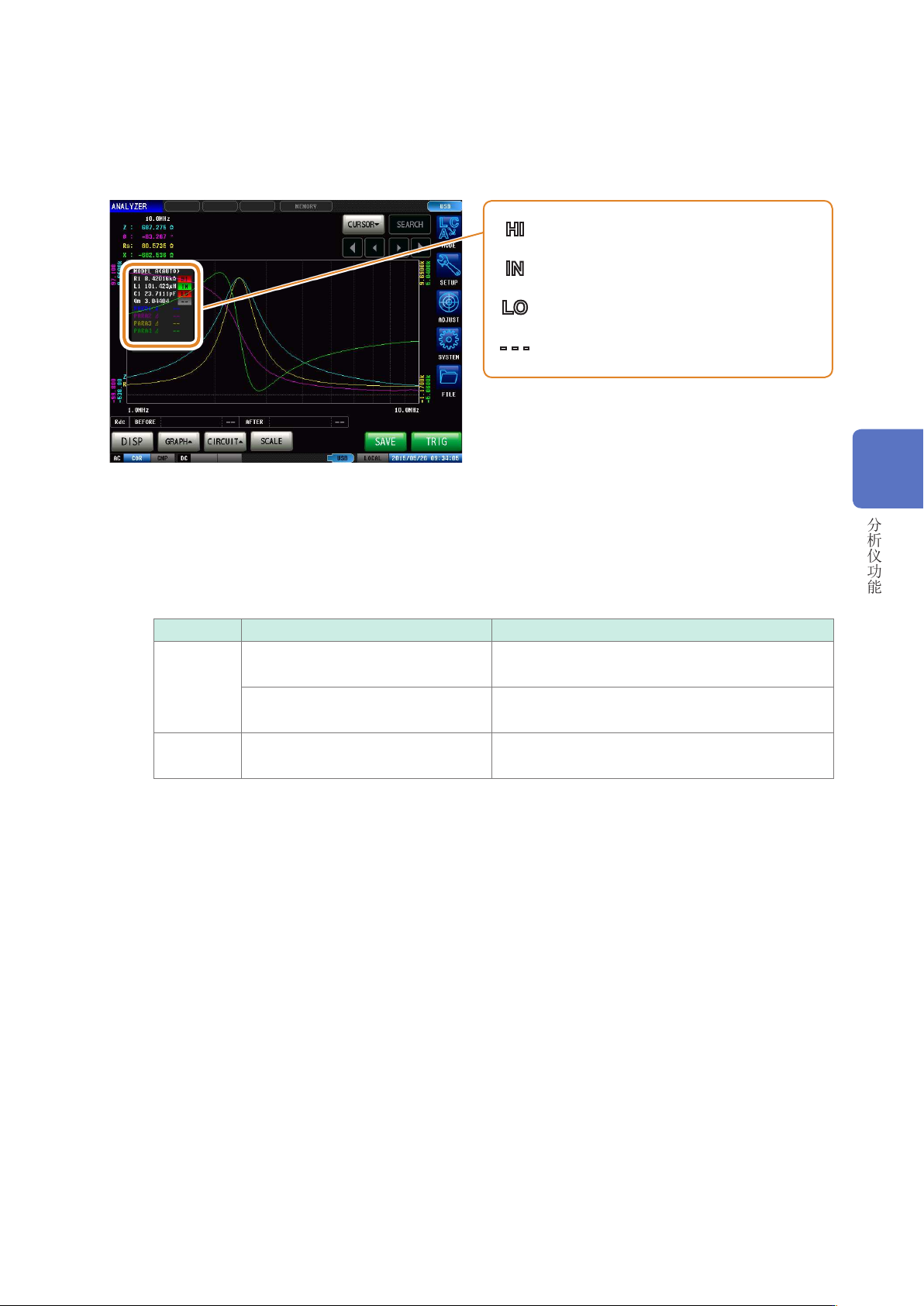

利用分析结果进行判定
在比较器为 ON的状态下设置判定区域时，在推算等效电路之后显示推算值与判定结果。另外，可通
过通讯命令或外部输出 (EXT I/O) 获取判定结果。
HI
推算值 > 上限值
IN
上限值 ≧ 推算值 ≧ 下限值
LO
推算值 < 下限值
- - -
未设置判定基准时
将综合判定结果输出到 EXT I/O 的 14号针中。
请参照“8 外部控制”（第 185页）
但判定内容会因 [MANUAL]或 [AUTO]分析方法而异。
详情请参照下表。
分析方法 判定时序 综合判定结果
MANUAL
测量结束时
输出区域比较器或峰值比较器的判定结果。
未设置区域比较器或峰值比较器时，
不进行任何输出。
手动执行等效电路分析时
清除区域比较器或峰值比较器的判定结果，
并输出针对
等效电路分析结果的综合判定结果。
AUTO 测量结束之后执行等效电路分析时
可输出区域比较器或峰值比较器的判定结果，
以及针
对等效电路分析结果的综合判定结果。
4
分析仪功能
132
等效电路分析功能
133
校正与补偿功能概要
5
校正与补偿
5.1 校正与补偿功能概要
测量之前，本产品需要实施开路 / 短路 /负载校正。
另外，根据需要实施电气长度补偿、开路 / 短路补偿。
进行校正与补偿的时序
•
测量之前
•
已变更测试电缆的长度之后
•
已变更测试物类型之后
•
已变更测试夹具之后
开路 / 短路 / 负载校正
逐一将开路、短路、负载 3 个基准器连接到基准面（端子）上，测量各自的校正数据。该基准面称之
为校正基准面。除去测量仪器主机～校正基准面之间的误差原因。在连接测试物的端子上进行该校
正时，无需进行其它校正与补偿。
电气长度补偿
用数值输入进行开路 / 短路 / 负载校正的校正基准面至测试物连接面之间的电气长度。对因校正基准
面～测试物连接面之间产生的相位漂移导致的误差进行补偿。
在测试头的校正基准面上连接测试夹具进行使用时，需要输入测试夹具的电气长度。
开路 / 短路补偿
在从进行开路 / 短路 / 负载校正的校正基准面延长的端子上连接测试物时，将测试物连接端子置于开
路状态，然后测量补偿数据。另外，将端子置于短路状态并测量补偿数据。除去校正基准面～执行
开路 / 短路补偿的面之间的误差原因。将测试头的同轴端子作为校正基准面时，需要进行该校正。
校正与补偿
5
校正与补偿
