校正与补偿功能概要
5
校正与补偿
5.1 校正与补偿功能概要
测量之前，本产品需要实施开路 / 短路 /负载校正。
另外，根据需要实施电气长度补偿、开路 / 短路补偿。
进行校正与补偿的时序
•
测量之前
•
已变更测试电缆的长度之后
•
已变更测试物类型之后
•
已变更测试夹具之后
开路 / 短路 / 负载校正
逐一将开路、短路、负载 3 个基准器连接到基准面（端子）上，测量各自的校正数据。该基准面称之
为校正基准面。除去测量仪器主机～校正基准面之间的误差原因。在连接测试物的端子上进行该校
正时，无需进行其它校正与补偿。
电气长度补偿
用数值输入进行开路 / 短路 / 负载校正的校正基准面至测试物连接面之间的电气长度。对因校正基准
面～测试物连接面之间产生的相位漂移导致的误差进行补偿。
在测试头的校正基准面上连接测试夹具进行使用时，需要输入测试夹具的电气长度。
开路 / 短路补偿
在从进行开路 / 短路 / 负载校正的校正基准面延长的端子上连接测试物时，将测试物连接端子置于开
路状态，然后测量补偿数据。另外，将端子置于短路状态并测量补偿数据。除去校正基准面～执行
开路 / 短路补偿的面之间的误差原因。将测试头的同轴端子作为校正基准面时，需要进行该校正。
校正与补偿
5
校正与补偿
134
校正与补偿功能概要
HIOKI
阻抗分析仪
主机
测试头
测试头端子
校正基准面
连接器、电缆、测试
夹具
电缆（
1 m或 2 m）
开路、短路、负载校
正
开路、短路补
偿
测试物
测试物连接端子
[COMPEN]（第 147页）
对测试夹具或测试电缆产生的误差进行补偿。
（SPOT 补偿、ALL补偿）

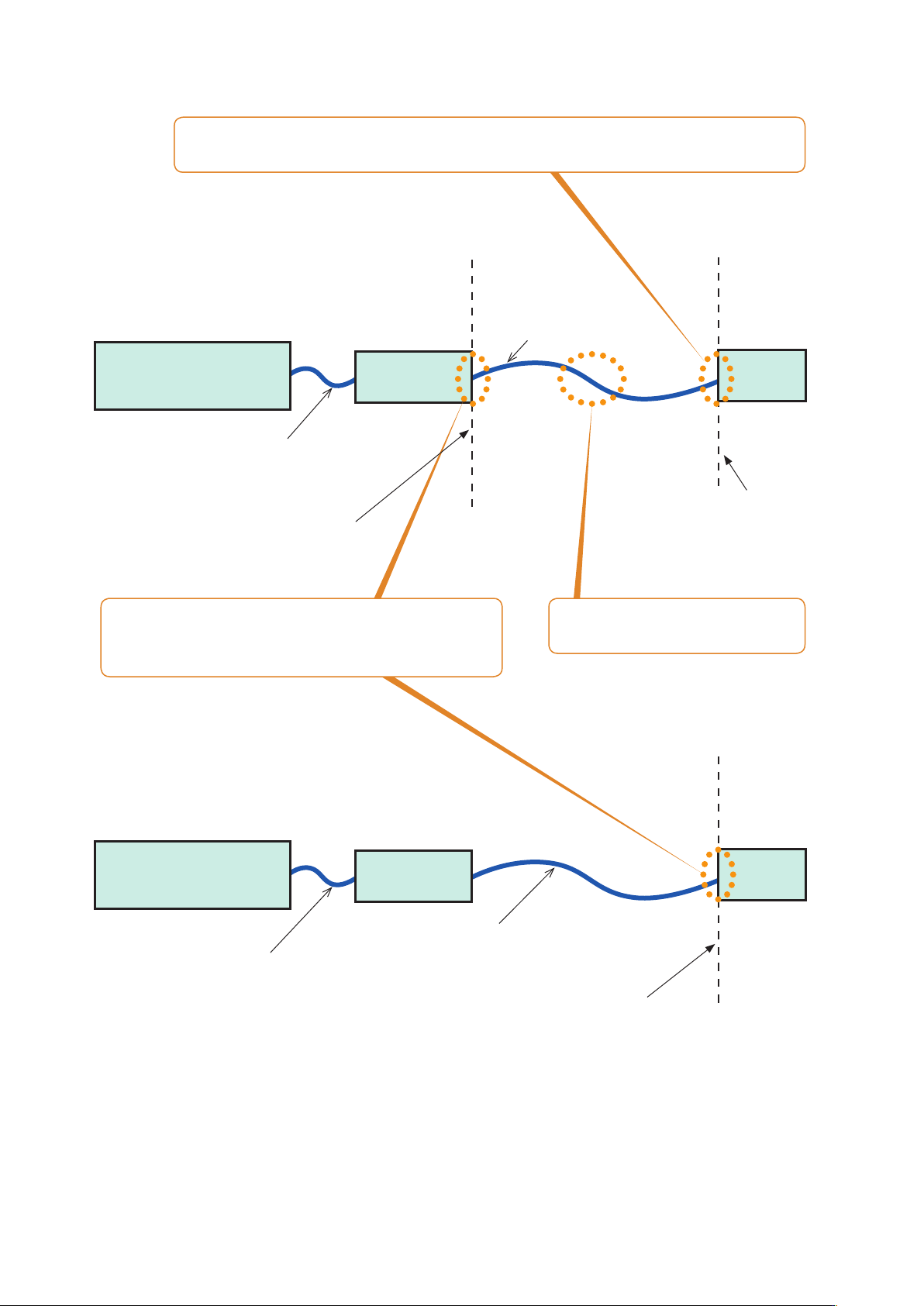

案例 1 ： 将测试头端子作为校正基准面时的校正
与补偿
开路、短路、负载校正
HIOKI
阻抗分析仪
主机
测试头
连接器、电缆、测试夹具
电缆（
1 m或 2 m）
测试物连接端子
测试物
校正基准面
案例 2 ： 将测试物连接端子作为校正基准面时的校正
[CAL]（第 137页）
校正测量仪器主机～测试头（校正基准面）之间的误差。
（SPOT 校正、ALL校正）
[LENGTH]（第 146页）
补偿电气长度产生的误差。
135
校正与补偿功能概要

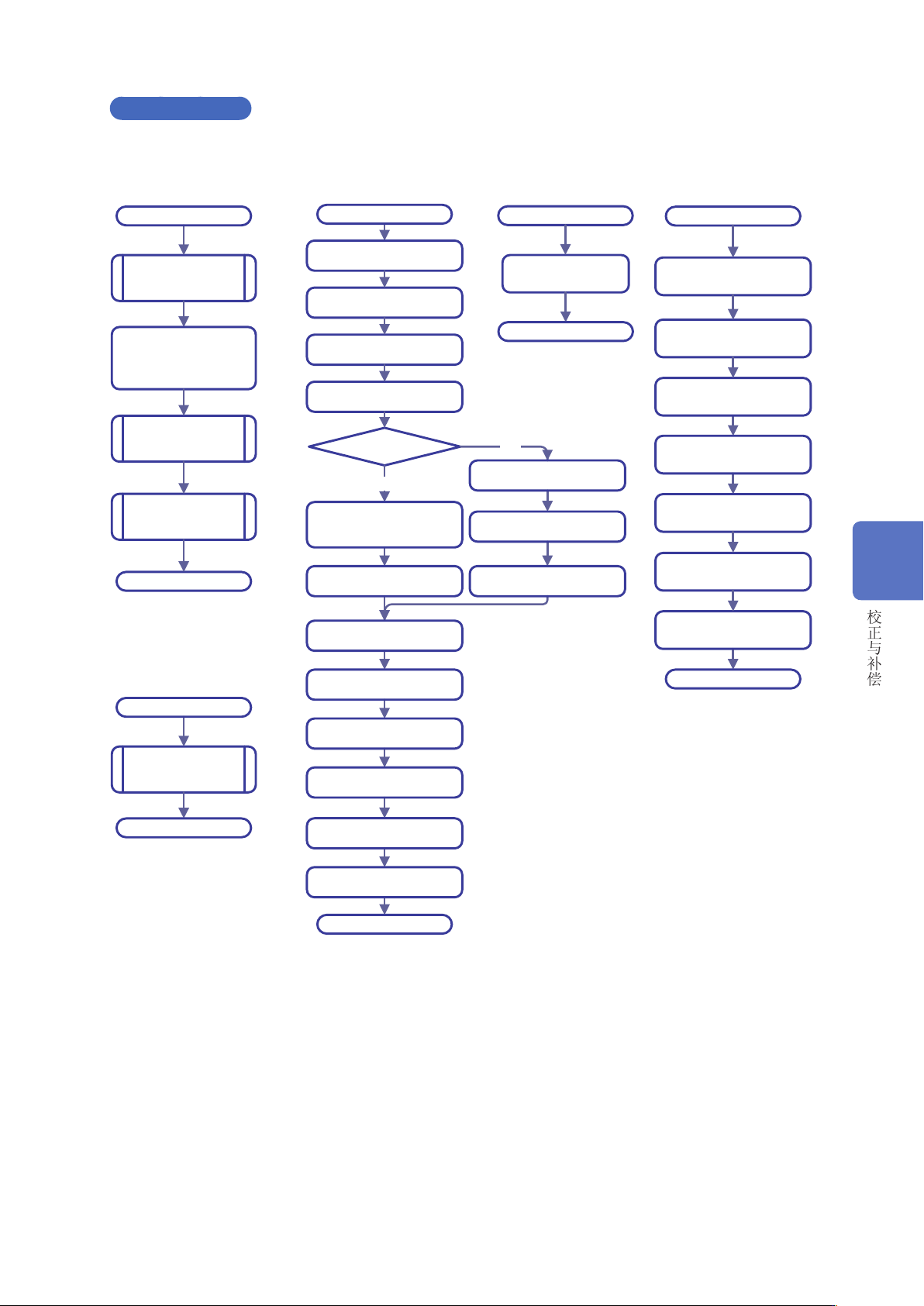

校正与补偿流程图
在进行此处说明的设置之后，分别按下 [OPEN]、[SHORT]与 [LOAD] 键，进行校正。
另外，根据需要进行电气长度补偿，并按下 [OPEN]、[SHORT]键进行补偿。
