138 进行校正 例 ： [OPEN] 时 7 6 7 按下 [SET] [C] 重新输入数值。 8 8 按下 [FORMA T] 9 10 9 选 择 分 别 为 [OPEN ] 、 [SHORT] 与 [LO AD] 设 置 的 基 准值的输入参数模式 请参照 “ 3.2.1 设置显示参数 ” （第 30 页） [OPEN] G-Cp 、 G-B [SHORT] Rs-Ls 、 Rs-X [LO AD] Z - θ 、 C s - …
137
进行校正

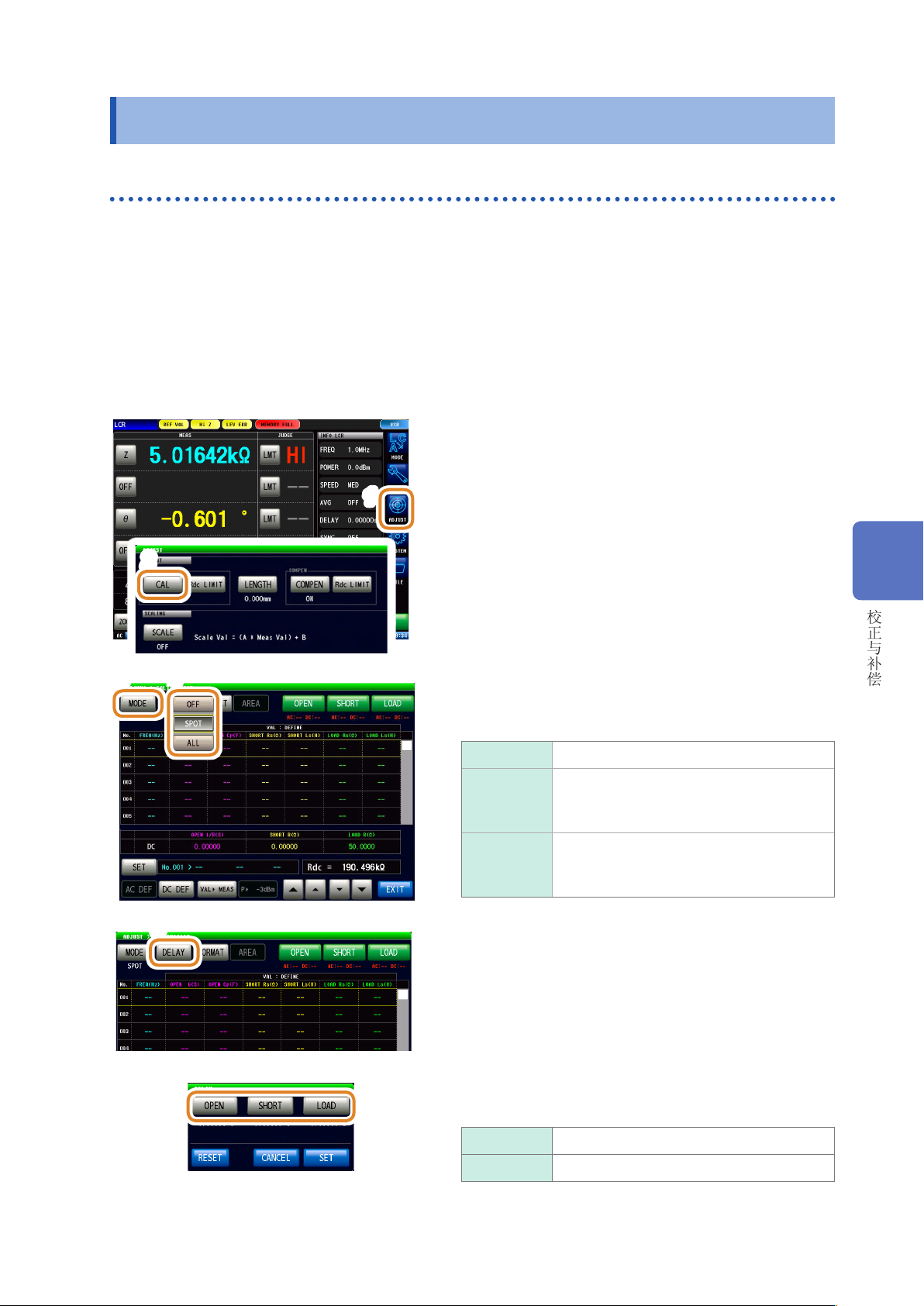

5.2 进行校正
5.2.1 校正条件的设置与校正的执行 [CAL]
除去测量仪器～校正基准面之间的误差。
逐一将开路、短路、负载 3 种基准器连接到要校正的基准面（端子）上，进行各自的测量。
测量直流电阻时，如果使用其它基准器，则请分别进行 AC测量与 DC测量。
为了防止错误连接开路、短路、负载 3 种基准器，可在 DC测量时设置限值，进行判定。
请参照“防止基准器的错误连接”（第 144页）
在连接测试物的端子上进行该校正时，无需执行电气长度补偿、开路补偿或短路补偿。
1
2
1
按下 [ADJUST]
2
按下 [CAL]
3 4
3
按下 [MODE]
4
选择校正方法
[OFF] 不进行校正。
[SPOT]
读取已设置测量频率下的校正值。
LCR模式 ：测量频率可设置 5点。
分析仪模式 ：与扫描点联锁
（最多 801点）。
[ALL] 统一读取所有测量频率的校正（LCR 模式）。
与已实施校正的频率、
功率及速度不一致的
点的测量值为参考值。
5
5
按下 [DELAY]
接下页
6
6
利用数字键分别设置 [OPEN]、[SHORT] 与 [LOAD]
的任意基准器的偏移量与延迟值
*
[RESET] 将所设置的值设为 0。
[CANCEL] 用于取消设置。
5
校正与补偿
138

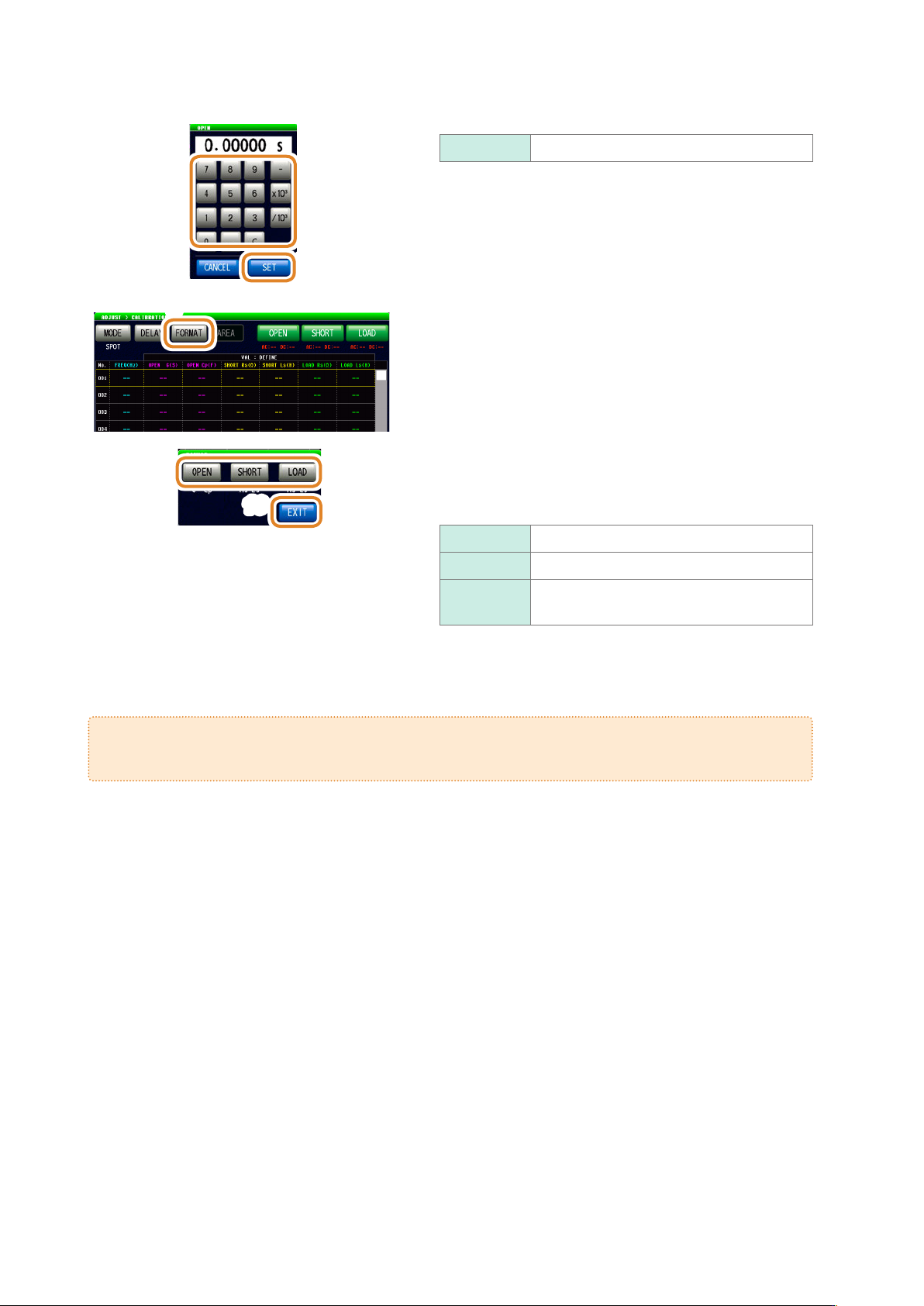

进行校正
例 ：
[OPEN]时
7
6
7
按下 [SET]
[C] 重新输入数值。
8
8
按下 [FORMAT]
9
10
9
选择分别为 [OPEN]、[SHORT] 与 [LOAD] 设置的基
准值的输入参数模式
请参照“3.2.1 设置显示参数”（第 30页）
[OPEN] G-Cp、G-B
[SHORT] Rs-Ls、Rs-X
[LOAD]
Z
-
θ
、Cs-D、Rs-Cs、Cp-D、Rp-Cp、
Ls-Q、Rs-Ls、Lp-Q、Rp-Lp、Rs-X
10
按下 [EXIT]，关闭设置画面
什么是偏移量、延迟值？
是指基准器校正面～定义面之间的单程传播时间（秒）。会对基准值产生影响。请使用基准器的值。
139
进行校正
对校正范围施加限制时
（仅在步骤
4中将校正方法设为 [ALL] 时设置）
ALL校正时，在所有的频率范围内进行校正。
如果在 ALL 校正时设置最小 /最大频率，则可缩短校正时间。
•
校正范围设置与
[COMPEN]（补偿）通用。
•
最大校正频率小于最小校正频率时，自动调换最小校正频率与最大补偿频率。
1
1
按下 [AREA]
2
5
4
3
2
选择最小校正频率或最大校正频率
[MIN] 设置最小校正频率。
[MAX] 设置最大校正频率。
[RESET] 返回到初始值。
（
MIN ： 最小频率、MAX ： 最大频率）
参照 ：“
12.2 测量规格”（第 258 页）
[CANCEL] 用于取消设置。
3
利用数字键设置频率
4
按下 [Hz]
•
按下单位键
([Hz]) 之前，频率并不确定。
•
设置超出最大频率时 ：自动设为最大频率。
•
设置低于最小频率时 ：自动设为最小频率。
5
按下 [SET]，关闭设置画面
5
