143

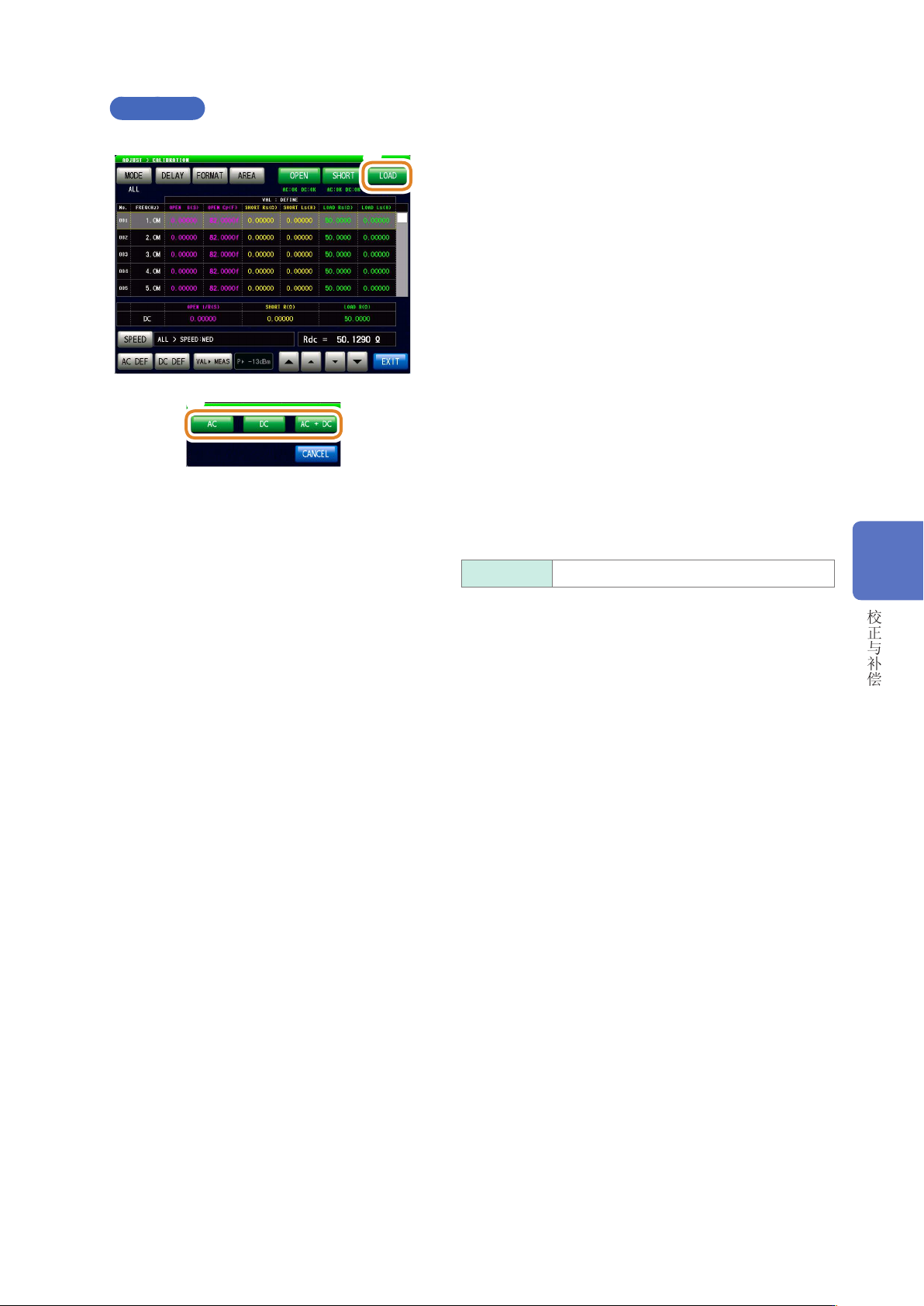

进行校正
负载测量时
2
1
将负载用基准器连接到测试物连接端子上
2
按下 [LOAD]
3
3
按下 [AC+DC]
开始测量。
在 AC 测量与 DC 测量中使用其它基准器时，请按下
[AC] 或 [DC]。
测量完成时，会在 [LOAD]的下面显示结果。
[CANCEL] 取消设置并关闭画面。
5
校正与补偿
144
进行校正

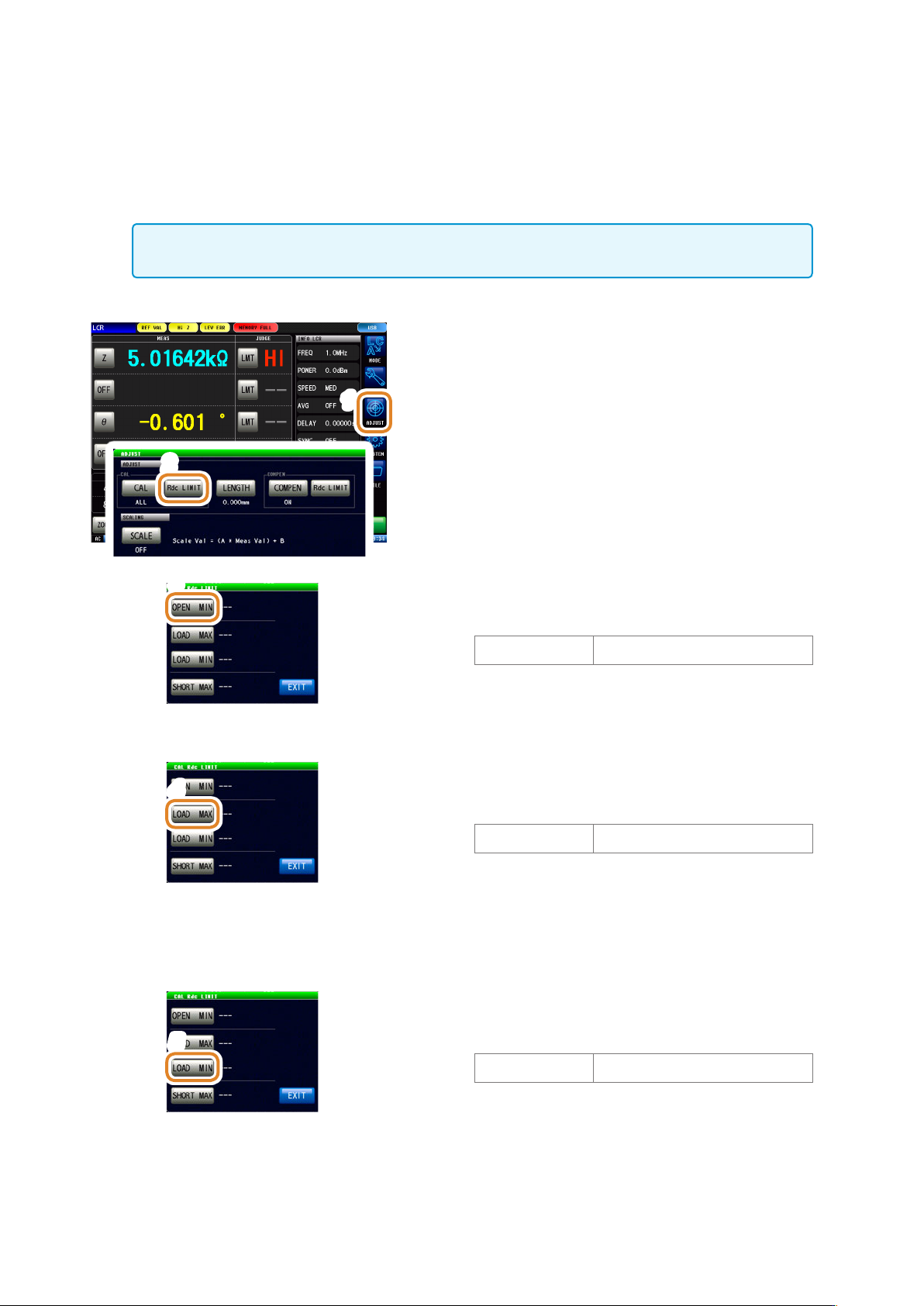

防止基准器的错误连接
为了防止错误连接开路、短路与负载 3 种基准器，可在 DC测量时设置限值，进行判定。
进行校正测量时，如果设置限值并超出限值，则会发生错误并停止校正测量。
发生错误时，请确认连接的基准器与执行校正的类型（
[OPEN]、[SHORT]或 [LOAD]）是否匹配。
连接同轴结构的基准器时，请转动基准器的连接器螺母进行连接。如果在转动基准器自身的状态
下进行连接，则会损坏基准器与连接器的中心导体。
1
2
1
按下 [ADJUST]
2
按下 [Rdc LIMIT]
3
3
(1) 按下
[OPEN MIN]
(2) 利用数字键 * 设置限值
可设置范围 -9.99999 G ～ 9.99999 G
(3) 按下
[SET]，关闭设置画面
开路校正测量时，
如果 DC测量值低于该限值，则会发
生错误并停止测量。
4
4
(1) 按下
[LOAD MAX]
(2) 利用数字键 * 设置限值
可设置范围 -9.99999 G ～ 9.99999 G
(3) 按下
[SET]，关闭设置画面
负载校正测量时，
如果 DC测量值超出该限值，则会发
生错误并停止测量。
接下页
5
5
(1) 按下
[LOAD MIN]
(2) 利用数字键 * 设置限值
可设置范围 -9.99999 G ～ 9.99999 G
(3) 按下
[SET]，关闭设置画面
负载校正测量时，
如果 DC测量值低于该限值，则会发
生错误并停止测量。
