149 补偿误差 [A C DEF] 时 5 8 7 6 [DC DEF] 时 5 8 7 6 5 选择要变更的基准值 6 利用数字键设置基准值 [-] 输入负号。 [ × 10 3 ] 单位的前缀变大。 [/10 3 ] 单位的前缀变小。 [C] 重新进行输入。 [CANCEL] 用于取消设置。 7 按下 [SET] 8 按下 [SET] ，关闭设置画面 [RESET] 将基准值设为 0 。 [CANCEL] 不进行设置并关闭画面。 …
149
补偿误差

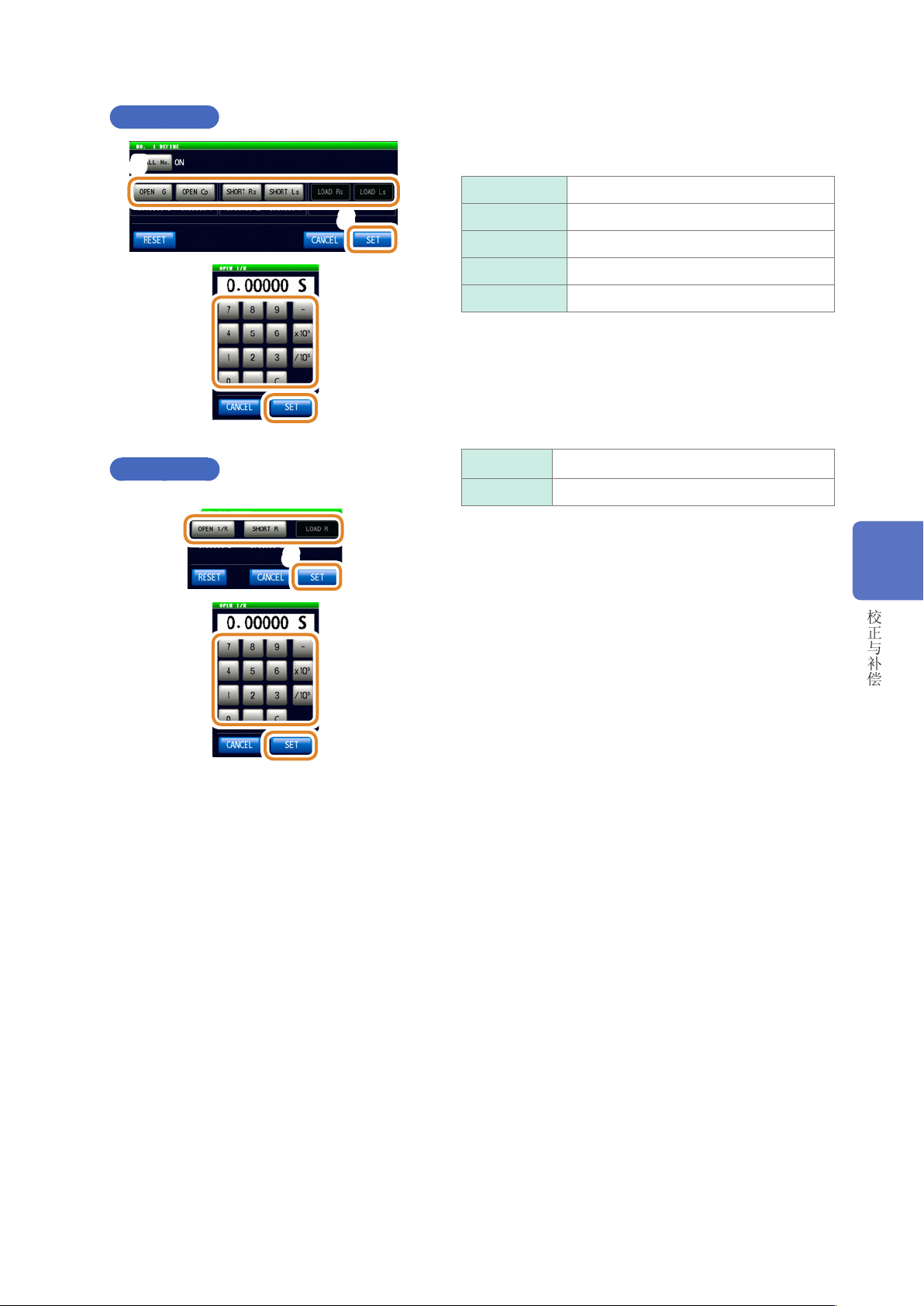

[AC DEF] 时
5
8
7
6
[DC DEF]时
5
8
7
6
5
选择要变更的基准值
6
利用数字键设置基准值
[-] 输入负号。
[×10
3
] 单位的前缀变大。
[/10
3
] 单位的前缀变小。
[C] 重新进行输入。
[CANCEL] 用于取消设置。
7
按下 [SET]
8
按下 [SET]，关闭设置画面
[RESET] 将基准值设为 0。
[CANCEL] 不进行设置并关闭画面。
5
校正与补偿
151
补偿误差
防止基准器的错误连接

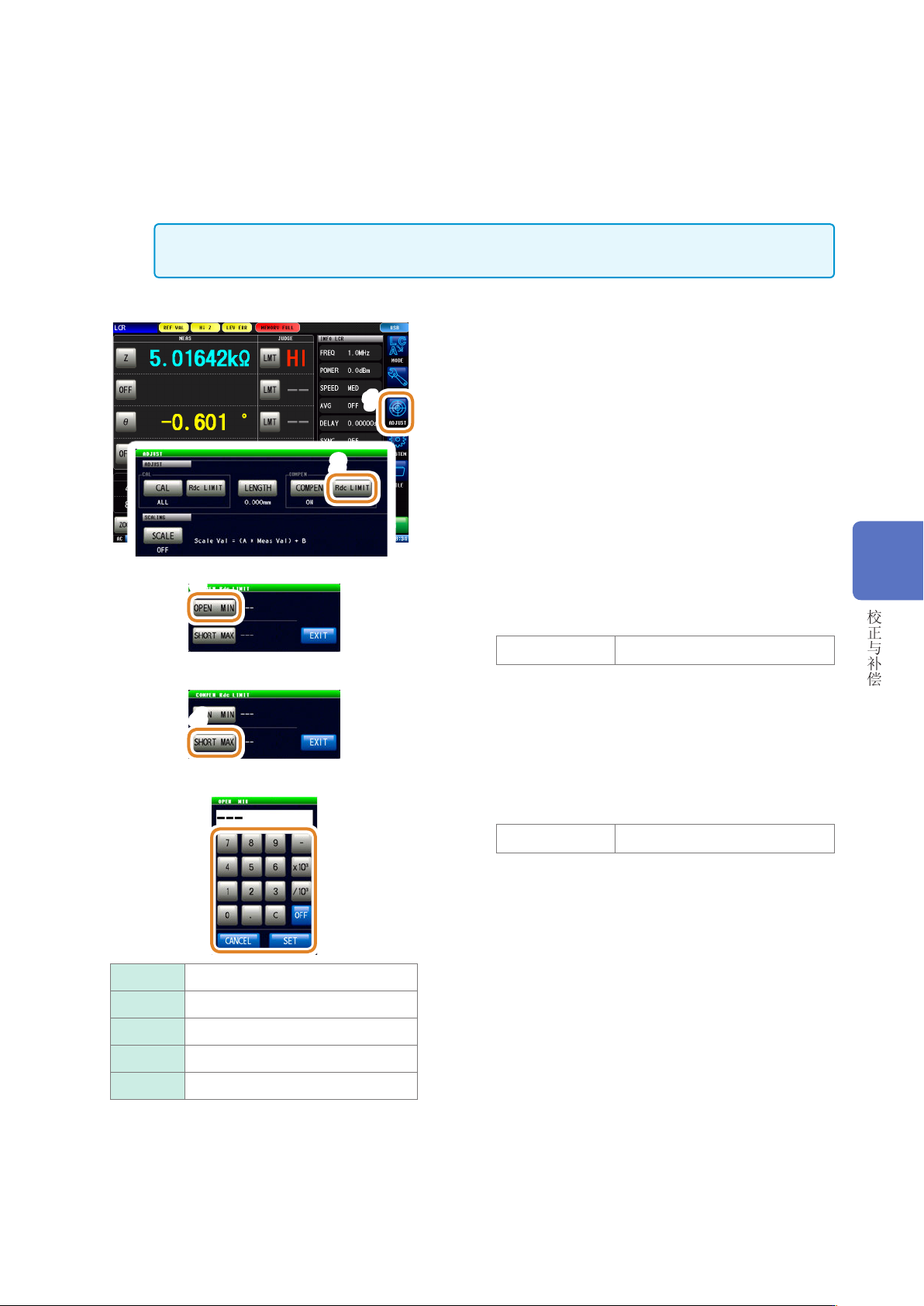

为了防止错误连接开路、短路 2 种基准器，可在 DC测量时设置限值，进行判定。
进行补偿测量时，如果超出设置的限值，则会发生错误并停止补偿测量。
发生错误时，请确认连接的基准器与执行补偿的类型（
[OPEN]或 [SHORT]）是否匹配。
连接同轴结构的基准器时，请转动基准器的连接器螺母进行连接。
如果在转动基准器自身的状态下进行连接，则会损坏基准器与连接器的中心导体。
1
2
1
按下 [ADJUST]
2
按下 [Rdc LIMIT]
3
4
*各通用数字键
[-] 输入负号。
[×10
3
] 单位的前缀变大。
[/10
3
] 单位的前缀变小。
[C] 重新进行输入。
[CANCEL]
用于取消设置。
3
(1) 按下
[OPEN MIN]
(2) 利用数字键 * 设置限值
可设置范围 -9.99999 G ～ 9.99999 G
(3) 按下
[SET]，关闭设置画面
开路校正测量时，
如果 DC测量值低于该限值，则会发
生错误并停止测量。
4
(1) 按下
[SHORT MAX]
(2) 利用数字键 * 设置限值
可设置范围 -9.99999 G ～ 9.99999 G
(3) 按下
[SET]，关闭设置画面
短路校正测量时，
如果 DC测量值超出该限值，则会发
生错误并停止测量。
5
按下 [EXIT]，关闭设置画面
