154 有补偿问题时 5.5 有补偿问题时 校正、补偿测量中发生错误时 进行 [RdcLIMIT] 设置时，如果安装错误的基准器进行测量，则会发生错误。请确认基准器与要执行 的类型 （ [OPEN] 、 [SHORT] 或 [LO AD] ） 。 补偿之后，测量值异常时 可能是在校正、补偿时安装了错误的基准器。 请参照 “ 防止基准器的错误连接 ” （第 144 页） 。 显示 UNCAL 时 即使进行校正，测量画面中仍显示 [UNCA…
153
进行值的转换比（转换比）
5
单位的变更 ：a/ f/ p/ n/ µ/ m/ 无 / k/ M/ G
5
分别利用数字键设置补偿系数，然后按下 [SET]
可设置范围 A ： -999.999 ～ 999.999
B: -9.99999 G
～ 9.99999 G
如果在未显示任何内容的状态（按下
[C]的状态）下按下
[SET]，则返回到前一画面，而不变更设置值。
[-] 输入负号。
[×10
3
] 单位的前缀变大。
[
/10
3
]
单位的前缀变小。
[C] 重新进行输入。
[
CANCEL]
用于取消设置。
6
按下 [EXIT]，关闭设置画面
[RESET]
设为初始值。
(A ： 1、B ： 0)
•
多次选择同一参数时，则以相对于所有编号的参数来说最小编号参数的补偿系数执行转换比。其
它参数编号的补偿系数无效（不能设置）
•
为下述设置时，针对参数
1、2、4的“Z”，均以参数 1 的补偿系数执行转换比。（参数 2、4的补
偿系数无效）基准值 1
显示参数设置 补偿系数设置
参数 1 ：Z a = 1.500、b = 1.50000
参数 2 ：Z a = 1.700、b = 2.50000
参数 3 ：
θ
a = 0.700、b = 1.00000
参数 4 ：Z a = 1.900、b = 3.50000
5
校正与补偿
154
有补偿问题时
5.5 有补偿问题时
校正、补偿测量中发生错误时
进行
[RdcLIMIT]设置时，如果安装错误的基准器进行测量，则会发生错误。请确认基准器与要执行
的类型（[OPEN]、[SHORT]或 [LOAD]）。
补偿之后，测量值异常时
可能是在校正、补偿时安装了错误的基准器。
请参照“防止基准器的错误连接”（第 144页）。
显示 UNCAL 时
即使进行校正，测量画面中仍显示 [UNCAL] 时，请确认下述事项。
•
ALL校正时，[SPEED] 的设置应与校正时相同
•
SPOT 校正时，[FREQ]、[LEVEL]、[SPEED] 的设置应包括在校正时的条件中
•
应设置定义值
155
关于连续测量功能
6
连续测量功能
6.1 关于连续测量功能
利用连续测量功能依次读取由面板保存功能保存的测量条件，连续进行几个测量。也可以同时存在
LCR模式与分析仪模式的测量条件。
可进行最多 46 个连续测量。（LCR30个、分析仪 16 个）
再次打开电源时，在刚刚切断电源之前的测量模式下显示测量画面。
•
如果在各面板上设置已变更测量频率或测量信号电平的测量条件，则可用于测试物的简单特性评
价。
•
也可以通过
EXT I/O执行连续测量。( 第 185页 )
•
已在
[连续测量画面 ]中切断电源时，则会在下次打开电源时，在 [ 连续测量画面 ]中启动。

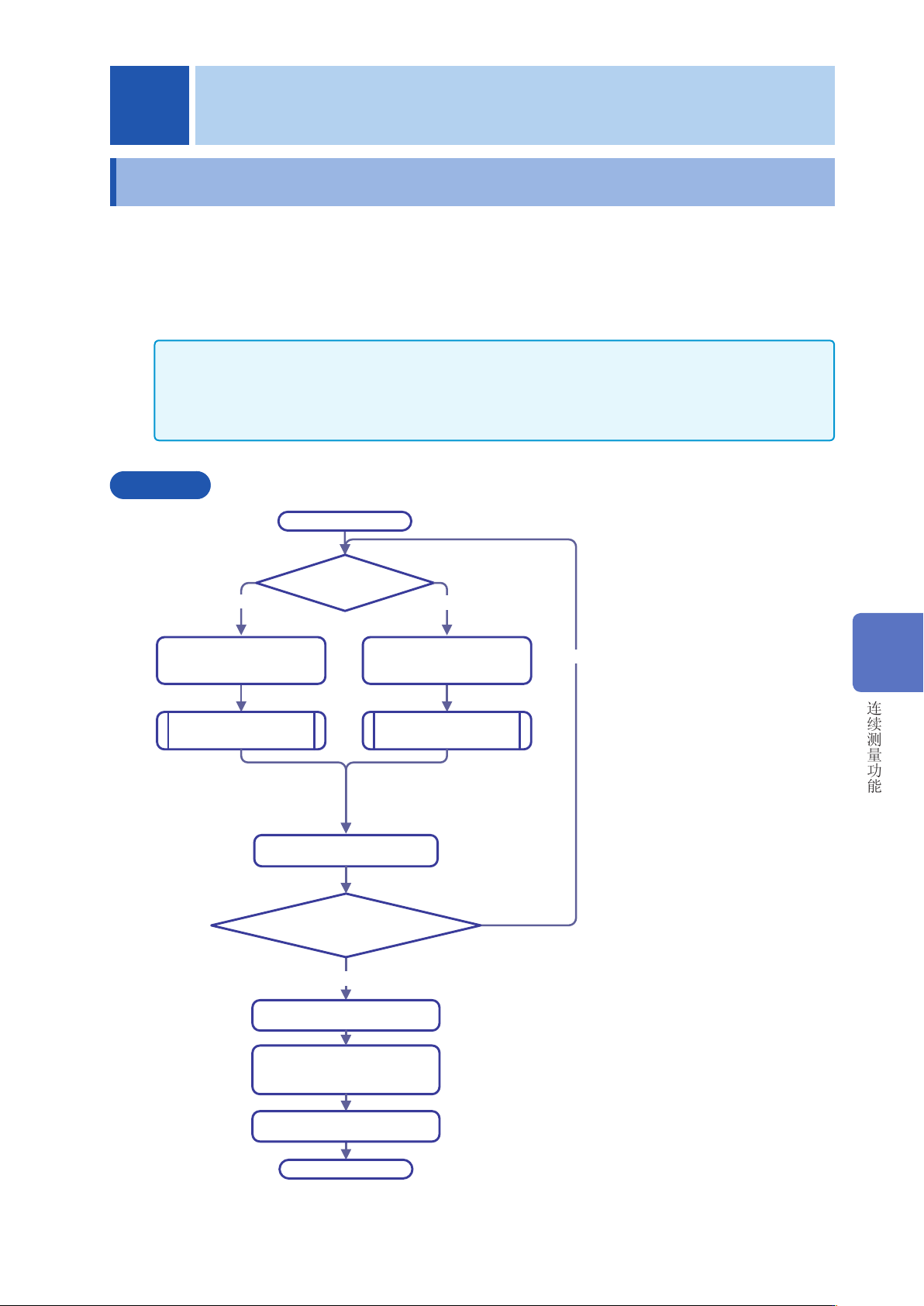

操作流程
NO
LCR
LCR? ANALYZER?
ANALYZER
YES
START
将 MODE设为 LCR 将 MODE设为分析仪
分析仪设置LCR设置
面板保存
是否结束所需的设置保存？
将
MODE设为连续测量
设为执行连续测量的面板
测量
END
“分析仪功能”（第
55页）
“LCR功能”（第
25页）
