确认接触不良、连接状态(接触检查功能)

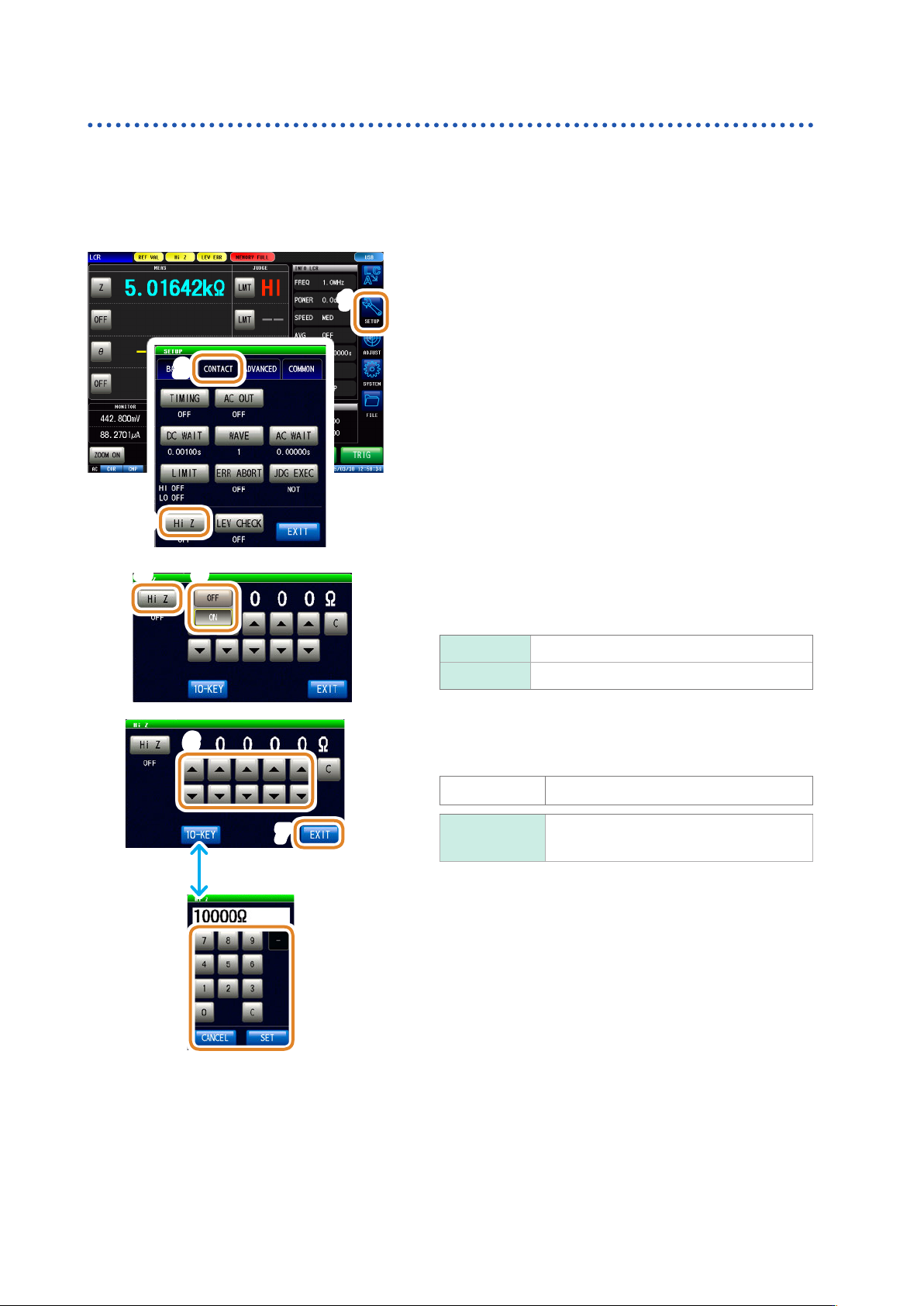

7.1.3 检测 2端子测量时的 OPEN(Hi Z筛选功能)
是指测量结果相对于设置的判定基准较高时,作为测量端子接触错误进行错误输出的功能。错误由
测量画面与 EXT I/O 进行输出。测量画面上输出
Hi Z。如果测量值超出设置值,则会发生错误。
请参照“8 外部控制”(第 185页)
1
2
3
1
按下 [SETUP]
2
(LCR模式)按下 [CONTACT]标签
(分析仪模式)按下 [SWEEP]标签
3
按下 [Hi Z]
4 5
4
按下 [Hi Z]
5
选择 Hi Z筛选功能的 ON/OFF
[OFF]
将 Hi Z筛选功能设为无效。
[ON]
将 Hi Z筛选功能设为有效。
6
7
可进行数字键输入。
6
利用
/
设置判定基准值
(利用数字键输入时,按下
[SET])
可设置范围
1
Ω
~ 10000
Ω
[C]
设为初始值。
(被设为
10000
Ω
)
7
按下 [EXIT],关闭设置画面

167
确认接触不良、连接状态(接触检查功能)

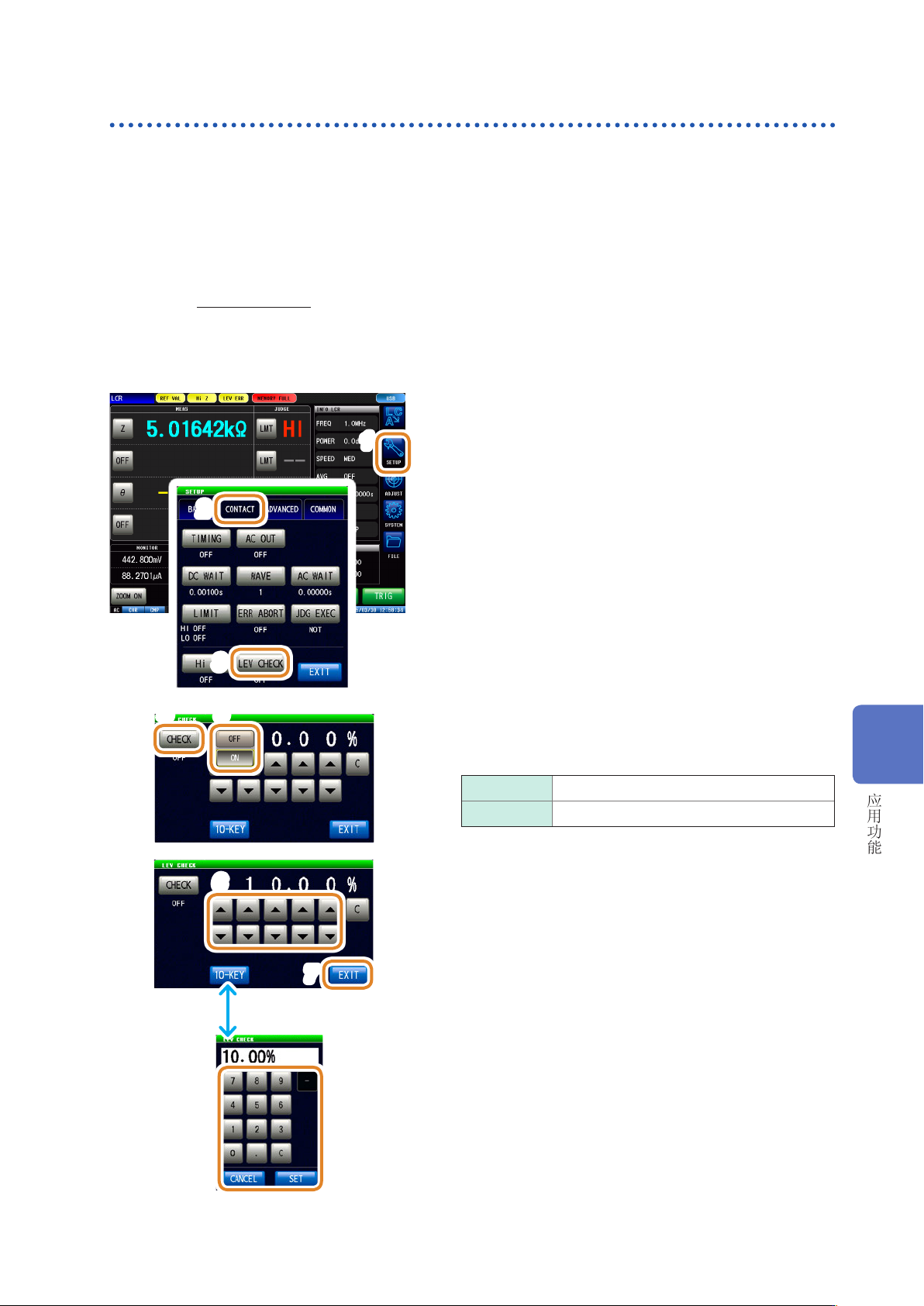

7.1.4 监视检测电平(检测电平监视功能)
通过监视电压有效值与电流有效值的变动,可检测出测试物与主机接触时产生的测量波形异常。模
拟测量期间,对电压有效值与电流有效值进行数次运算处理。
以最初计算的电压有效值与电流有效值为基准值,针对第 2 次以后计算的电压有效值与电流有效值,
按下式计算
Δ
%值。
用于测量期间的震颤检测。
Δ
% =
(有效值 - 基准值)
基准值
×100 [%]
如果
Δ
%超出设置的限值,则会进行错误检测。
1
2
3
1
按下 [SETUP]
2
(LCR模式)按下 [CONTACT]标签
(分析仪模式)按下 [SWEEP]标签
3
按下 [LEV CHECK]
4 5
4
按下 [CHECK]
5
选择检测电平监视功能的 ON/OFF
[OFF] 将检测电平监视功能设为 OFF。
[ON] 将检测电平监视功能设为 ON。
可 进 行 数 字 键 输
入。
6
7
6
利用
/
输入限值
可设置范围:0.01% ~ 100.00%
7
按下 [EXIT],关闭设置画面
如果检测到检测电平异常,画面上部则会显示“LEV
ERR
”。
7
应用功能

168
其它功能
7.2 其它功能
7.2.1 设置显示位数
变更测量值的显示位数。
1
2
3
1
按下 [SETUP]
2
按下 [ADVANCED] 标签
3
按下 [DIGIT]
5
4
4
利用
/
设置显示位数(按参数)
可设置范围 3 ~ 6 位
5
按下 [EXIT],关闭设置画面
设置值
参数
θ
D Q
Δ
% 左述以外
6 小数点以下 3 位 小数点以下 5位 小数点以下 2位 小数点以下 3 位 全部 6 位
5 小数点以下 2 位 小数点以下 4位 小数点以下 1位 小数点以下 2 位 全部 5 位
4 小数点以下 1 位 小数点以下 3位 小数点以下 0位 小数点以下 1 位 全部 4 位
3 小数点以下 0 位 小数点以下 2位 小数点以下 0位 小数点以下 0 位 全部 3 位
微小值可能不按设置的显示位数进行显示。
