173
通用功能（LCR 模式、分析仪模式）

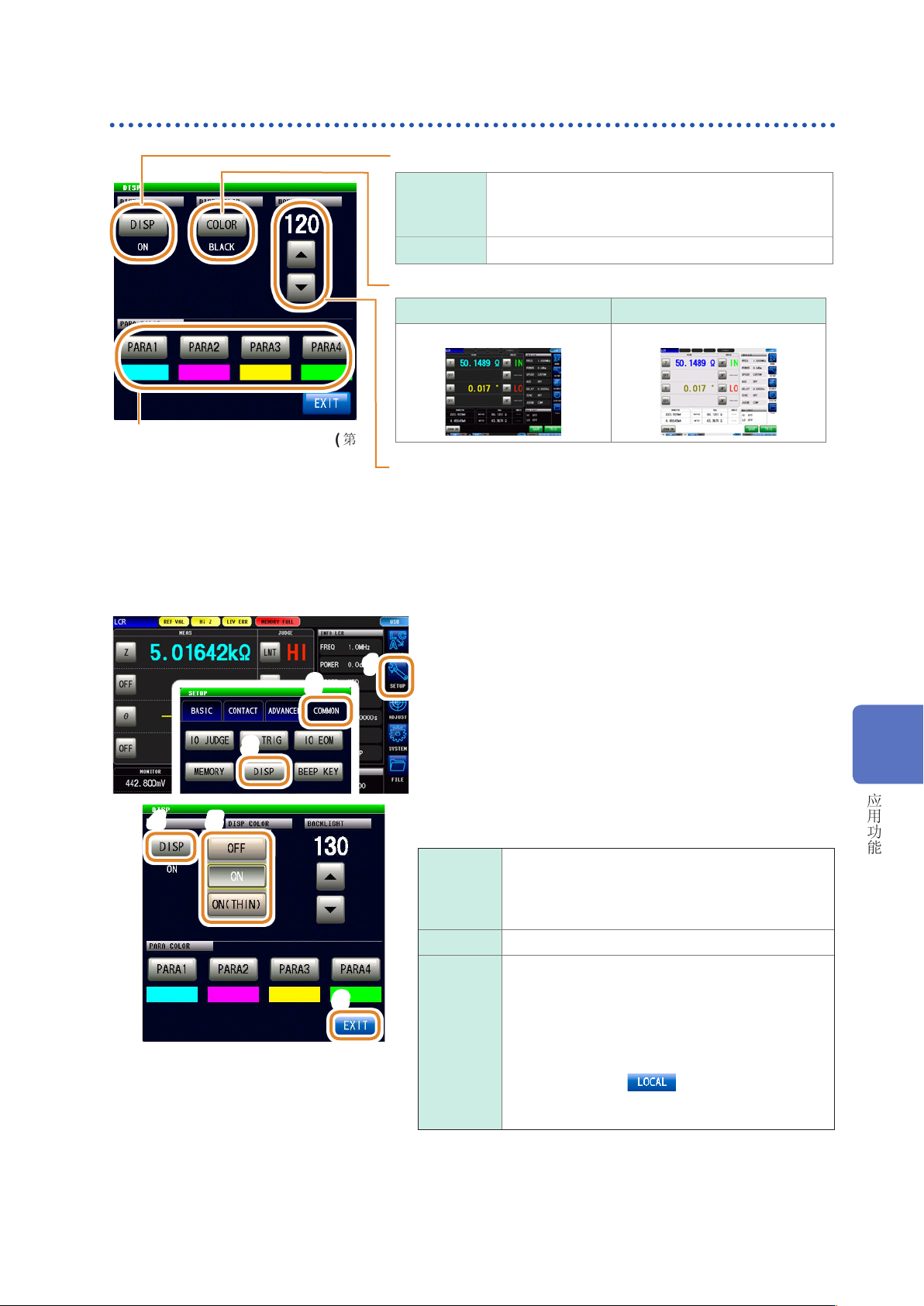

7.3.2 进行画面显示设置
按 参 数 设 置 波 形 或 图 形 的 颜 色。( 第
175页 )
可设置颜色 ：25 色
进行画面显示的点亮 / 熄灭设置。( 第 173页 )
[OFF]
熄灭
液晶显示器
。
最后一次接触触摸面板约
10秒钟之后，液晶显示器熄
灭。
[ON]
使液晶显示器始终点亮。
进行画面的亮度设置。(第 174 页 )
设置范围 ：0 ～ 250
设置画面的背景颜色。(第 174 页 )
[BLACK] [WHITE]
将画面的背景颜色设为黑色。 将画面的背景颜色设为白色。
画面显示的点亮 / 熄灭设置
可设置液晶显示器的点亮 /熄灭。将画面显示设为
[OFF] 时，如果在约 10 秒钟之后未接触面板，画
面显示则会消失以节省电力。
1
2
3
4 5
6
要再次点亮时 ：
熄灭时接触触摸面板之后，会再次点亮。
此后约 10秒钟未接触触摸面板时，画面显示
再次熄灭。
1
按下 [SETUP]
2
（LCR模式）按下 [COMMON]标签
（分析仪模式）按下 [ADVANCED] 标签
（连续测量模式）按下 [COMMON]标签
3
按下 [DISP]
4
按下 [DISP]（仅限于 LCR模式、分析仪模式）
5
选择画面显示设置
[OFF]
熄灭液晶显示器。
最后一次接触触摸面板约 10 秒钟之后，画面显示熄灭。另
外，在画面熄灭的状态下，以最高速度进行利用通讯命令
的控制。
[ON] 画面始终点亮。
[ON(THIN)]
•
在显示画面的状态下，
高速进行利用通讯命令的控制。由
于是高速处理，因此显示会出现下述差异。
•
鉴于以通讯命令为优先进行处理，
因此，画面更新频率
会有一定程度的降低。适合于重复进行高速测量时在画
面中监视测量值的趋势
。
要用于除此之外的用途时，
请设为
[ON]。
•
远程时，不出现
按钮的动画显示。
•
在分析仪测量中的重叠描图设置为
ON时，请勿选择。否
则可能会产生未对测量结果进行重叠描图的数据。
6
按下 [EXIT]，关闭设置画面
7
应用功能
174
通用功能（LCR 模式、分析仪模式）

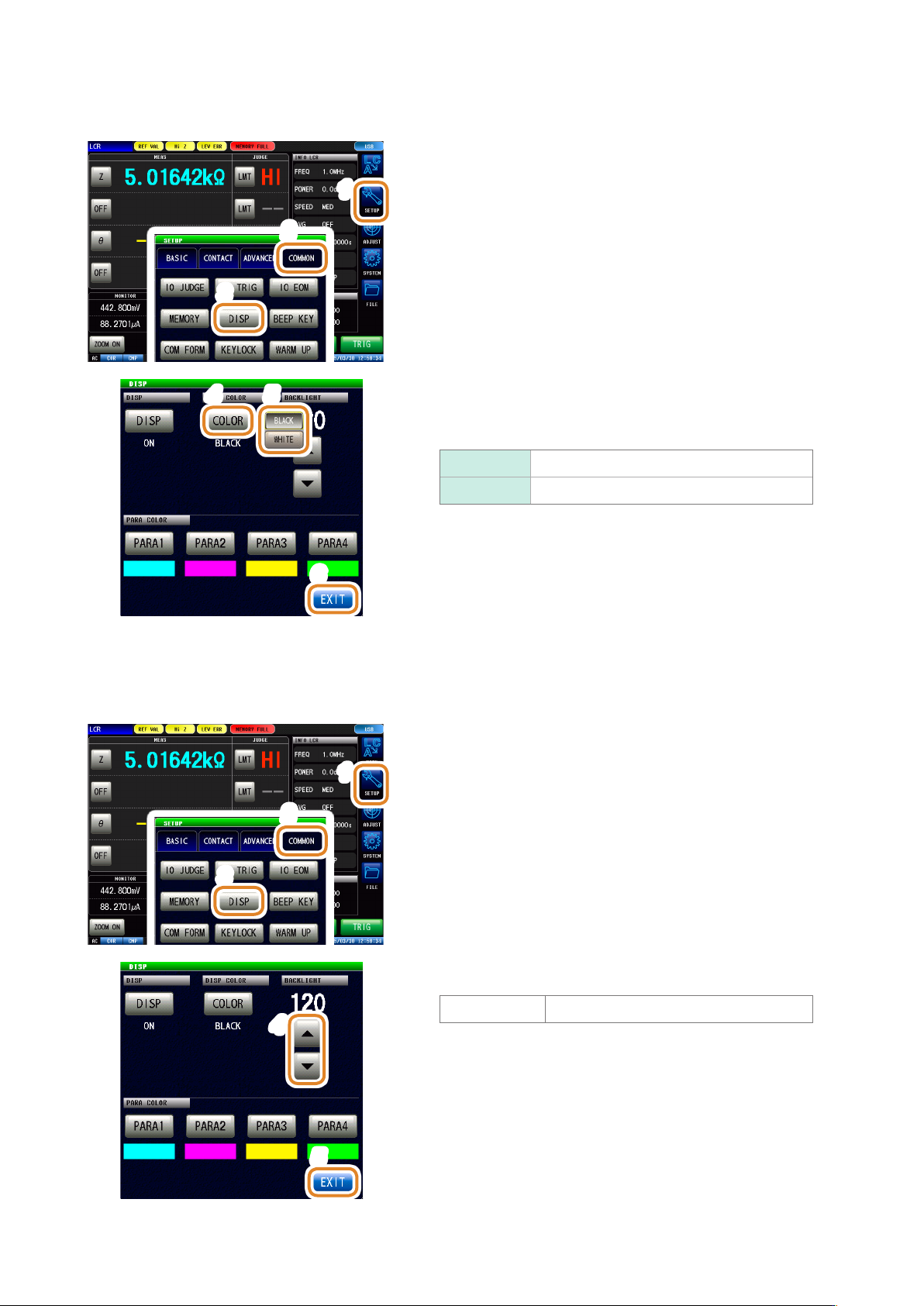

设置画面的背景颜色
1
2
3
1
按下 [SETUP]
2
（LCR模式）按下 [COMMON]标签
（分析仪模式）按下 [ADVANCED] 标签
3
按下 [DISP]
4 5
6
4
按下 [COLOR]
5
设置画面的背景颜色
[BLACK] 将画面的背景颜色设为黑色。
[WHITE] 将画面的背景颜色设为白色。
如果变更背景颜色，参数颜色则会初始化为与背景相应的颜
色。
6
按下 [EXIT]，关闭设置画面
设置画面的亮度
1
2
3
1
按下 [SETUP]
2
（LCR模式）按下 [COMMON]标签
（分析仪模式）按下 [ADVANCED] 标签
3
按下 [DISP]
4
5
4
利用
/
设置画面的亮度。
可设置范围 0 ～ 250（初始值 ：130）
5
按下 [EXIT]，关闭设置画面
175
通用功能（LCR 模式、分析仪模式）

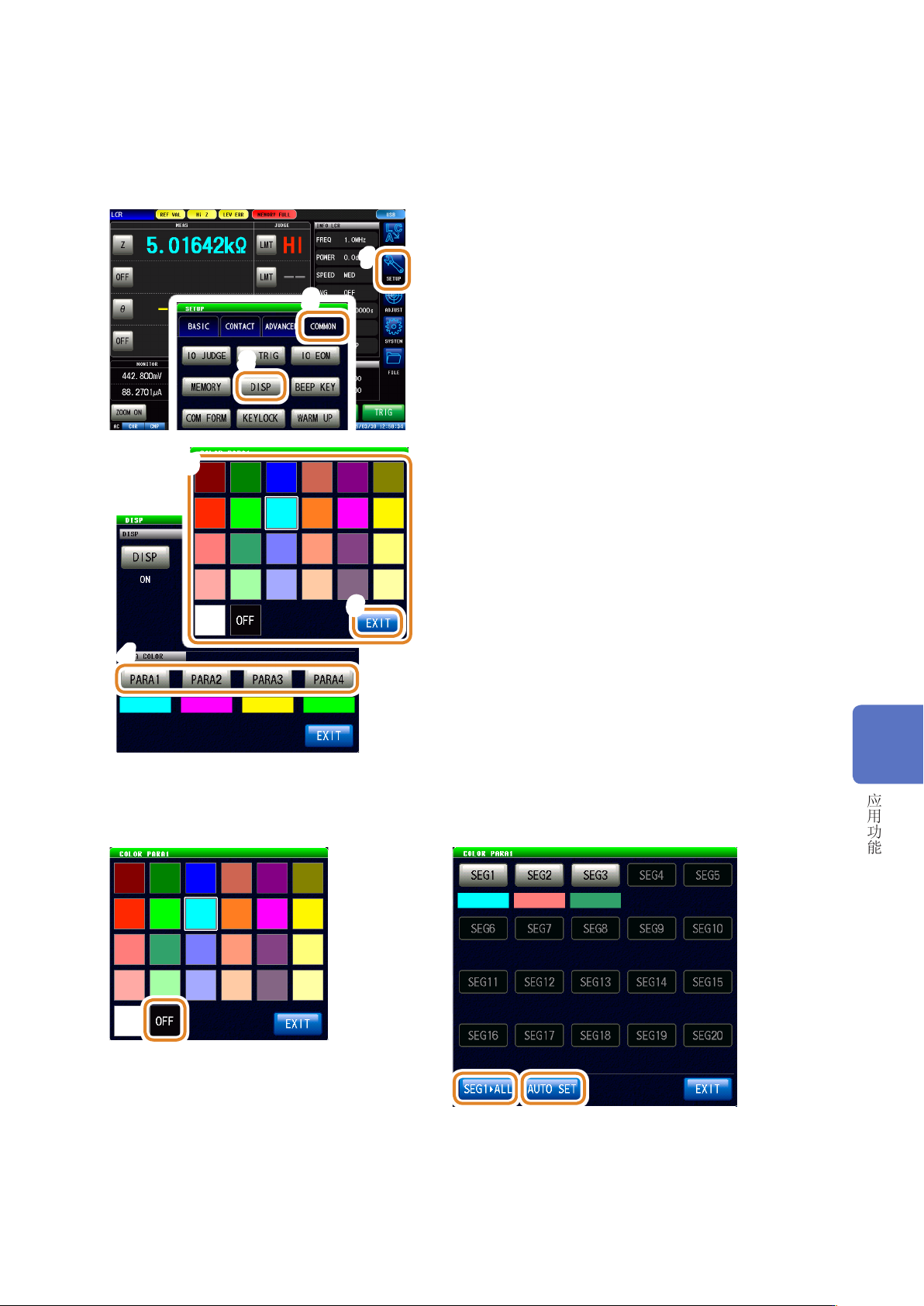

设置参数颜色
按参数设置画面上显示的测量值或测量结果的图形颜色。
另外，分段扫描时，可按分段设置颜色。
1
2
3
1
按下 [SETUP]
2
（LCR模式）按下 [COMMON]标签
（分析仪模式）按下 [ADVANCED] 标签
3
按下 [DISP]
5
6
4
4
选择颜色设置参数
设置因“4.3.1 设置扫描方法”（第 70页）而异。
5
选择要设置的颜色
6
按下 [EXIT]，关闭设置画面
可按相同的方式设置所有的参数。
[SEGMENT]设置为 [OFF] 时
[SEGMENT]设置为 [SEG ON]、 [SEG
INTVL]
时
不设置颜色时 ：
如果选择 OFF，则不进行绘图。
要将分段
1的颜色反映到所有分段时 ：
按下
[SEG1 ALL]
。
要将所有的分段颜色恢复为初始状态时 ：
按下
[AUTO SET]。
7
应用功能
