183 通用功能 （ LCR 模式、分析仪模式） 数据传送时的长名格式设置 （ :FORMat:LONG 命令） 1 2 3 1 按下 [SETUP] 2 （ LCR 模式） 按下 [COMMON] 标签 （分析仪模式） 按下 [AD V ANCED] 标签 3 按下 [COM FORM] 5 4 6 4 按下 [LONG FORM] 5 选择数据传送的格式 [OFF] 以标准格式传送数据 [ON] 以长名格式传送数据 6 按下 [EX…
183
通用功能（LCR 模式、分析仪模式）
数据传送时的长名格式设置（
:FORMat:LONG
命令）
1
2
3
1
按下 [SETUP]
2
（LCR模式）按下 [COMMON]标签
（分析仪模式）按下 [ADVANCED] 标签
3
按下 [COM FORM]
5
4
6
4
按下 [LONG FORM]
5
选择数据传送的格式
[OFF] 以标准格式传送数据
[ON] 以长名格式传送数据
6
按下 [EXIT]，关闭设置画面
7
应用功能
185

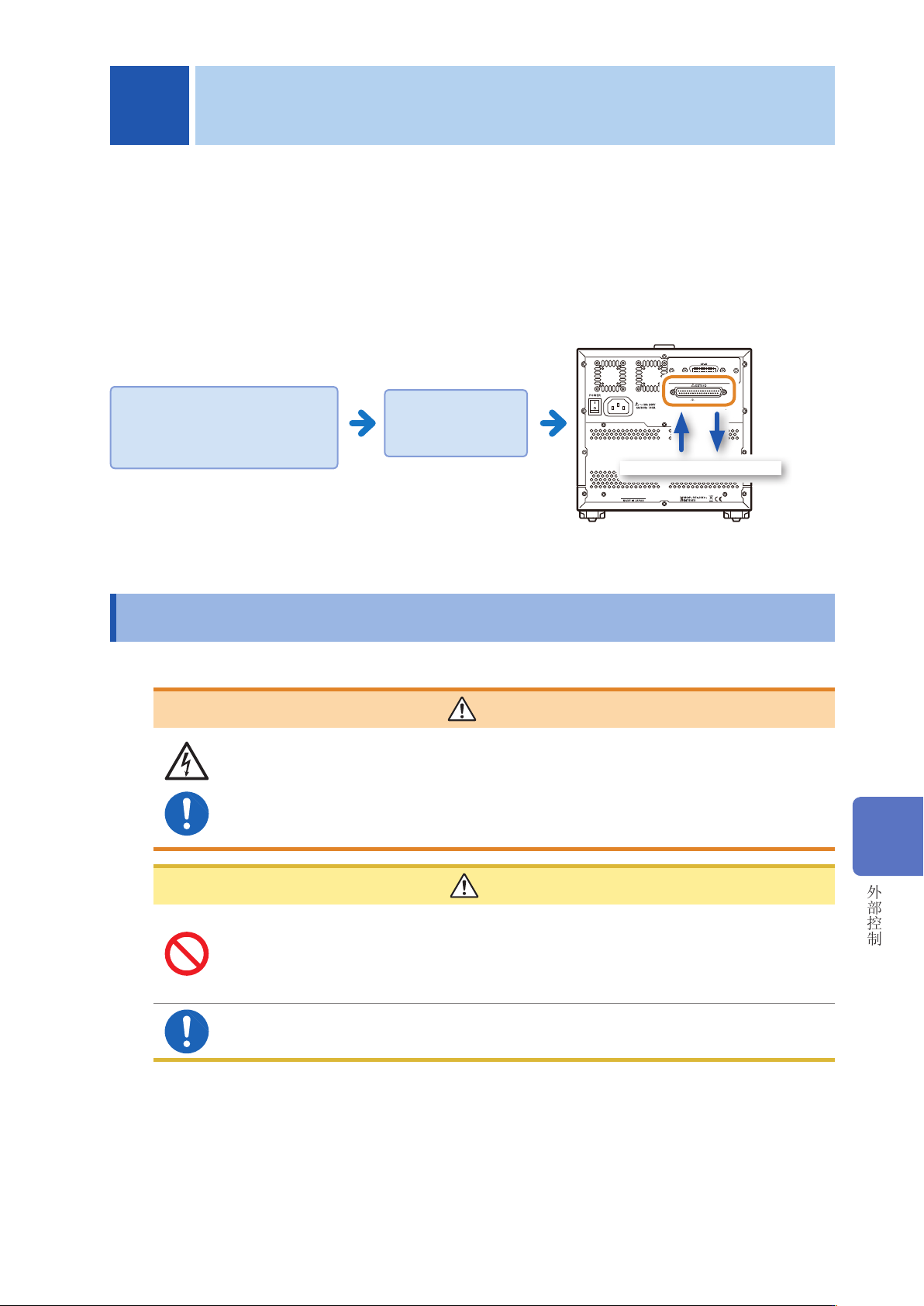

关于外部输入输出端子与信号
8
外部控制
通过利用本仪器背面的 EXT I/O 连接器，可输出测量结束信号、判定结果信号等，或者输入测量触发信号
与面板读取信号等，对本仪器进行控制。
所有的信号都经光电耦合器进行绝缘。（公共端子（ISO_COM端子）与输入输出通用）
请确认输入输出的额定值或内部电路构成，在理解有关安全注意事项的基础上连接控制系统，正确地进行
使用。
连接本仪器的 EXT I/O 连接器
与信号输出或输入目标
进行本仪器的设置
背面（例 ：IM7585）
信号输出或输入
8.1 关于外部输入输出端子与信号
警 告
为了防止发生触电事故和仪器故障，连接至 EXT I/O 连接器的配线时，请遵守下述事项。
•
请在切断本仪器以及连接仪器的电源之后再进行连接。
•
如果动作期间连接脱落或接触其它导电部分，
则非常危险。请用螺钉可靠地固定 EXT
I/O
连接器的连接。
•
请对连接到
EXT I/O连接器上的仪器和装置进行适当的绝缘。
注 意
为了避免本仪器损伤，请注意以下事项。
•
请勿向
EXT I/O连接器输入额定值以上的电压或电流。
•
请勿使
ISO_5V与 ISO_COM形成短路。
请参照“信号的配置（主机侧）”（第 186页）
•
使用继电器时，请务必安装反电动势吸收用二极管。
外部控制
8
外部控制
