185 关于外部输入输出端子与信号 8 外部控制 通过 利用本 仪器 背面的 EXT I/O 连接 器,可 输出 测量结 束信 号、判定 结果 信号 等,或者 输入 测量触 发信 号 与面板读取信号等,对本仪器进行控制。 所有的信号都经光电耦合器进行绝缘。 (公共端子 ( ISO_COM 端子) 与输入输出通用) 请确认输入输出的额定值或内部电路构成,在理解有关安全注意事项的基础上连接控制系统,正确地进行 使用。 连接本仪器的 EXT …

185
关于外部输入输出端子与信号
8
外部控制
通过利用本仪器背面的 EXT I/O 连接器,可输出测量结束信号、判定结果信号等,或者输入测量触发信号
与面板读取信号等,对本仪器进行控制。
所有的信号都经光电耦合器进行绝缘。(公共端子(ISO_COM端子)与输入输出通用)
请确认输入输出的额定值或内部电路构成,在理解有关安全注意事项的基础上连接控制系统,正确地进行
使用。
连接本仪器的 EXT I/O 连接器
与信号输出或输入目标
进行本仪器的设置
背面(例 :IM7585)
信号输出或输入
8.1 关于外部输入输出端子与信号
警 告
为了防止发生触电事故和仪器故障,连接至 EXT I/O 连接器的配线时,请遵守下述事项。
•
请在切断本仪器以及连接仪器的电源之后再进行连接。
•
如果动作期间连接脱落或接触其它导电部分,
则非常危险。请用螺钉可靠地固定 EXT
I/O
连接器的连接。
•
请对连接到
EXT I/O连接器上的仪器和装置进行适当的绝缘。
注 意
为了避免本仪器损伤,请注意以下事项。
•
请勿向
EXT I/O连接器输入额定值以上的电压或电流。
•
请勿使
ISO_5V与 ISO_COM形成短路。
请参照“信号的配置(主机侧)”(第 186页)
•
使用继电器时,请务必安装反电动势吸收用二极管。
外部控制
8
外部控制

186
关于外部输入输出端子与信号

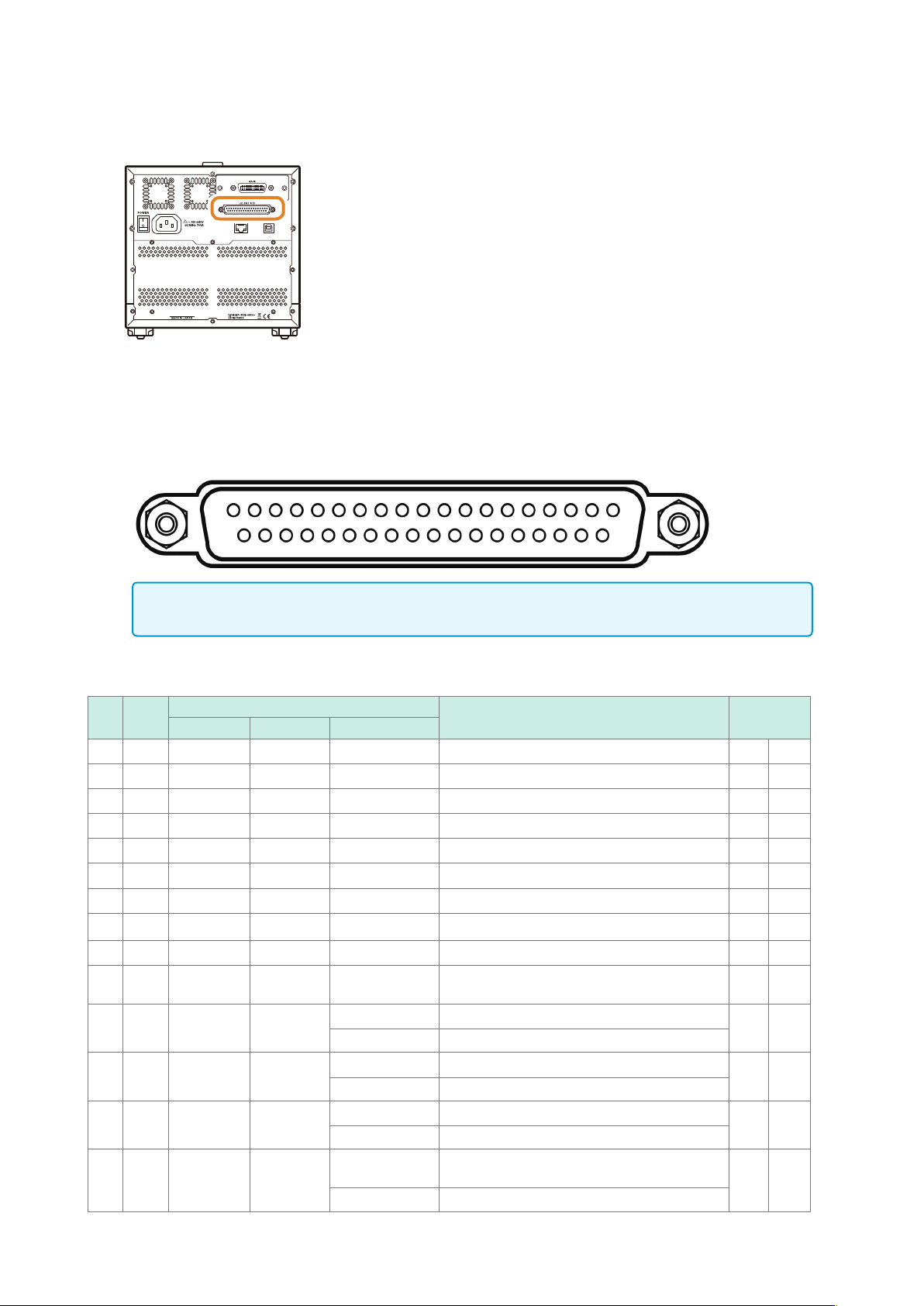

使用连接器
背面(例 :IM7585) 主机侧使用连接器 :
D-SUB 37针 母头 #4-40英制螺纹
适合连接器 :
•
DC-37P-ULR(焊接型)
•
DCSP-JB37PR(压接型)
日本航空电子工业公司生产
信号的配置(主机侧)
•
LCR模式(第 186页)
•
分析仪模式(第
188页)
•
连续测量模式(第
192页)
2 14 36 58 79
202122232425262728293031323334353637
141516171819 10111213
连接器的架体连接到本仪器的外壳(金属部分)上,同时也连接(导通)到电源输入口的保护接地端
子上。由于未与接地线绝缘,敬请注意。
(1) LCR模式
针
I/O
信号名称
功能 逻辑
通用
COMP BIN
1 IN
TRIG
外部触发(第 194 页)
正 /负 边沿
2 IN
(未使用) -
-
-
3 IN
(未使用) -
- -
4 IN
LD1 面板 No. 选择(第 194页)
负
电平
5 IN
LD3
面板 No. 选择(第 194页)
负
电平
6 IN
LD5
面板 No. 选择(第 194页)
负
电平
7 IN
(未使用) -
- -
8 -
ISO_5V
绝缘电源 5 V 输出
- -
9 -
ISO_COM
绝缘电源公共端子
- -
10 OUT
ERR
发生测量错误、接触错误、Hi Z筛选错误、检测电
平异常时输出
负
电平
11 OUT
PARA1-HI
第 1参数的比较器判定结果为 HI 判定时输出
负
电平
BIN1 分类判定结果为 BIN1 时输出
12 OUT
PARA1-LO
第 1参数的比较器判定结果为 LO 判定时输出
负
电平
BIN3 分类判定结果为 BIN3 时输出
13 OUT
PARA2-IN
第 2参数的比较器判定结果为 IN 判定时输出
负
电平
BIN5 分类判定结果为 BIN5 时输出
14 OUT
AND
•
输出已获取
4个参数测量值判定结果 AND 的结果
•
判定结果均为
IN(未判定参数除外)时输出
负
电平
BIN7 分类判定结果为 BIN7 时输出
