11 各部分的名称与功能 例 ： IM7585 主机背面 通风孔 （第 5 页） 放置时请勿堵塞 通风孔。 通讯接口 （选件） （第 217 页） 也可以安装接口选件。 请参照通讯使用说明书 （阻抗分析仪应用程序光盘） • Z3000 GP-IB 接口 • Z3001 RS-232C 接口 EXT I/O 连接器 （第 185 页） USB 电缆用连接器 请参照通讯使用说明书 （阻抗分析仪应用程序光 盘） 主电源开关 （第 22 页） …
10
各部分的名称与功能

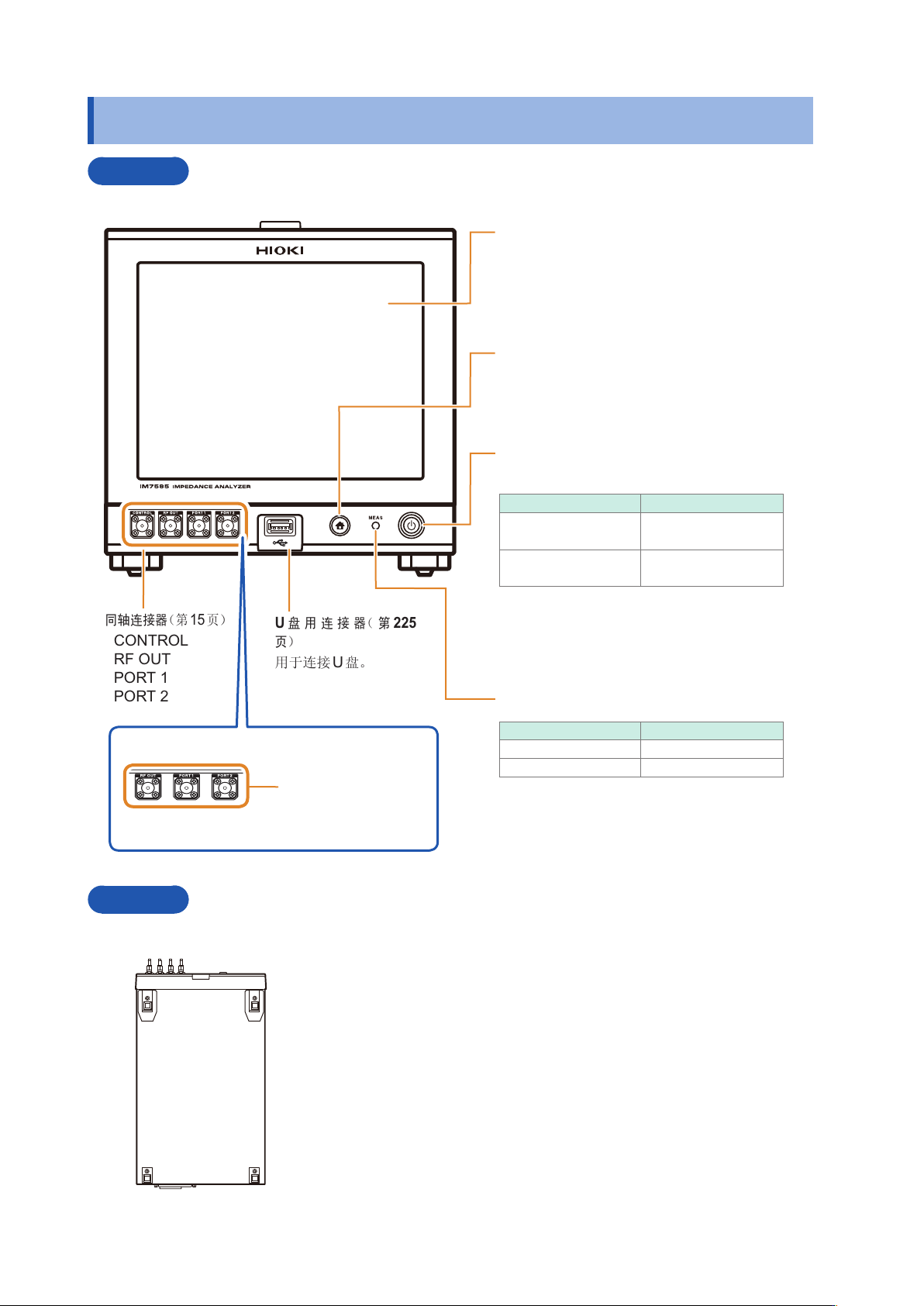

1.2 各部分的名称与功能
主机正面
同轴连接器（第
15
页）
•
CONTROL
•
RF OUT
•
PORT 1
•
PORT 2
U
盘 用 连 接 器（ 第
225
页）
用于连接 U盘。
液晶显示器
是触摸面板显示器。
按下画面上显示的键，进行仪器操作。
测量指示灯
指示灯的状态 本仪器的状态
绿色 正在测量
红色 正在进行全复位准备
HOME按钮
•
返回到测量画面。
•
全复位操作时使用。
(第 289 页 )
起动按钮 (第 22 页 )
（主电源开关位于背面）
指示灯的状态 本仪器的状态
绿色
电源 ON
动作状态
红色
电源
OFF
停止状态
如果在停止状态下按下起动按钮，则会进入动作
状态。为了进行正确的测量，需要
60 分钟以上
的预热。
例 ：IM7585
同轴连接器（第
15
页）
•
RF OUT
•
PORT 1
•
PORT 2
仅限于 IM7580A、IM7581
主机底面
例 ：IM7585
本仪器可安装在支架上。
请参照“附录 6 支架安装”（第附 7 页）
请妥善保管从本仪器上拆下的部件以备再次使用。
11
各部分的名称与功能

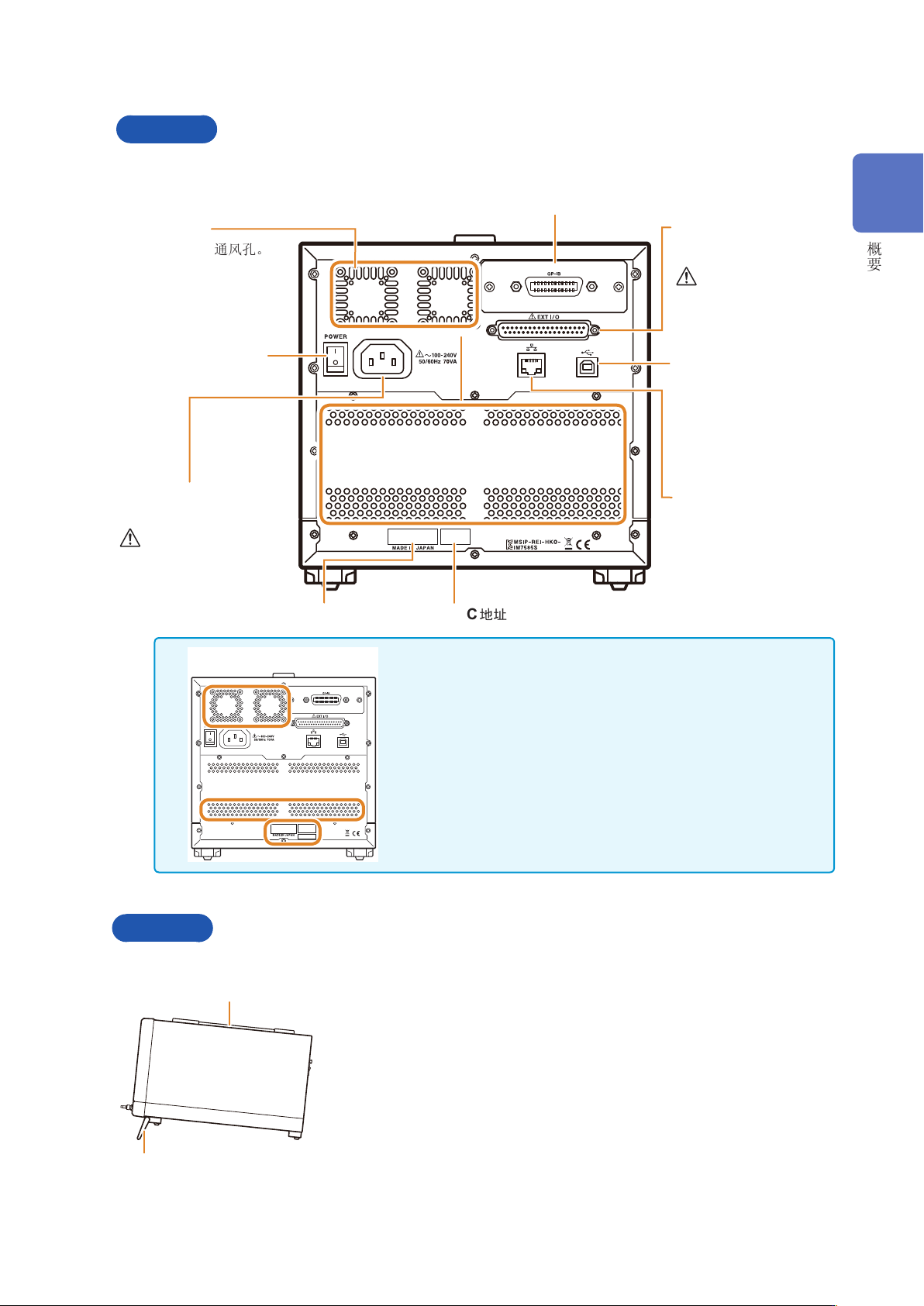

例 ：IM7585
主机背面
通风孔（第 5页）
放置时请勿堵塞通风孔。
通讯接口（选件）（第 217 页）
也可以安装接口选件。
请参照通讯使用说明书（阻抗分析仪应用程序光盘）
•
Z3000 GP-IB接口
•
Z3001 RS-232C接口
EXT I/O连接器（第
185页）
USB电缆用连接器
请参照通讯使用说明书
（阻抗分析仪应用程序光
盘）
主电源开关（第 22页）
(第 6 页 )
(第 7 页 )
电源输入口（第 18页）
用于连接电源线。
LAN连接器
请参照通讯使用说明书
（阻抗分析仪应用程序光
盘）
MAC 地址
制造编号，产品型号名称
为 IM7580A 与 IM7581时，在下述方面与 IM7585存在差异。
•
通风孔的位置以及形状
•
制造编号的记载位置
•
MAC地址的记载位置
•
制造型号名称的记载位置
支架
可倾斜本仪器。
把手
用于搬运本仪器。
例 ：IM7585
主机右侧
立起支架时
中途请勿停止，务必完全打开。
请务必立起两侧支架。
合拢支架时
中途请勿停止，务必完全合拢。
1
概要
IM7580A、IM7581
12
各部分的名称与功能

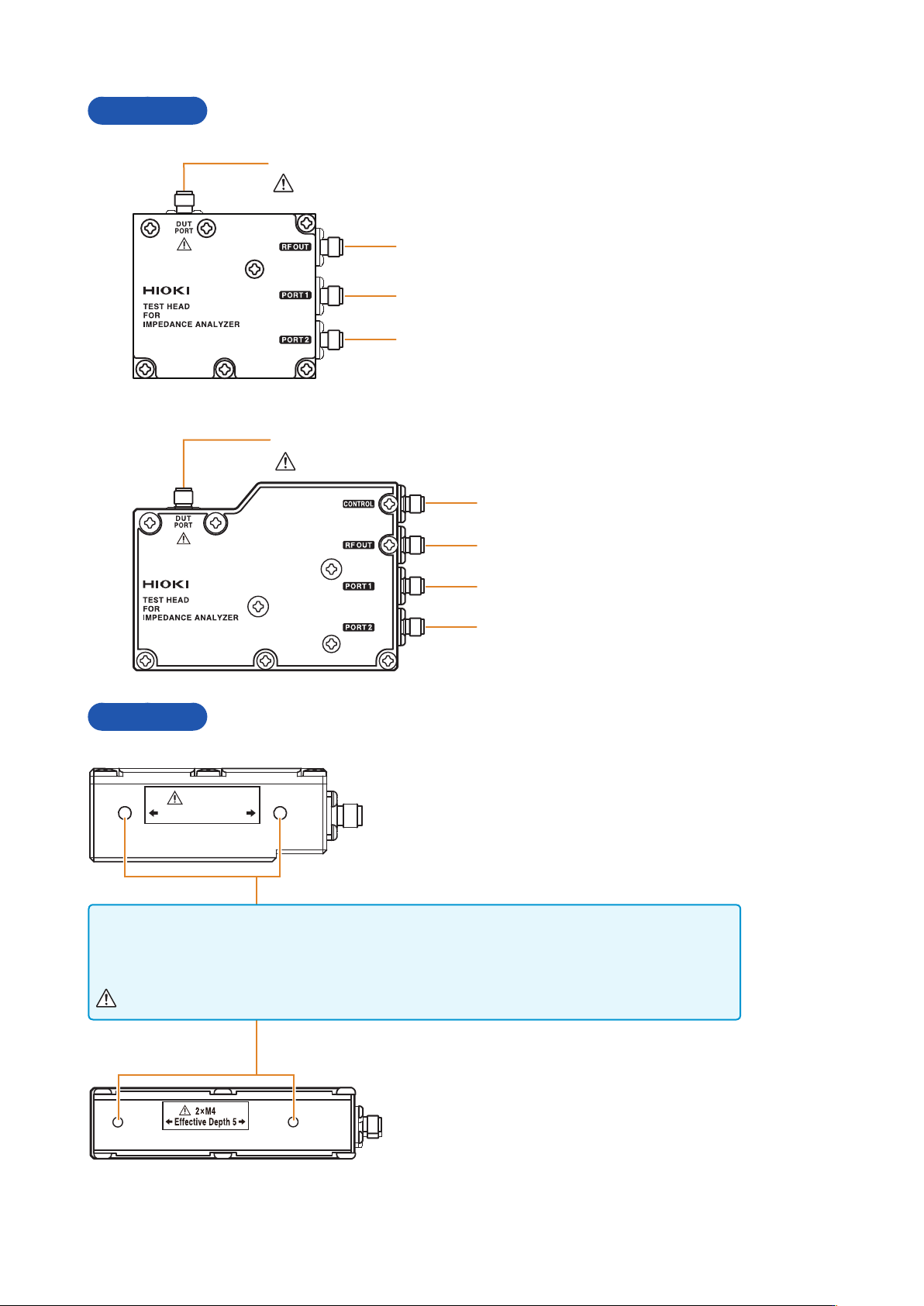

测试头侧面
IM7580A、IM7581
(第 6 页 )
测量端子
RF OUT
PORT1
PORT2
同轴连接器
IM7583、IM7585
(第 6 页 )
测量端子
RF OUT
PORT1
PORT2
CONTROL
同轴连接器
测试头底面
IM7580A、IM7581
2
×
M4
Effective Depth 5
IM9200 测试夹具台固定用螺纹孔
在自动机等上面固定测试头时，也请使用该螺纹孔。
螺纹孔深度
5 mm。
不要使用长度超出 M4×5 mm的螺钉。否则会导致故障。
IM7583、IM7585
