204 关于外部控制的 Q&A 8.4 关于外部控制的 Q&A 常见问题 处理方法 要输入触发时,如何进行连接? 请利用开关或开路集电 极输出使 TRIG 信号与 ISO_COM 端子形成短 路 (ON) 。 输入信号、输出信号的公共端子是哪个? 是 ISO_COM 端子。 公共端子输入输出是否通用? 输入信号与输出信号均为通用的公共端子。 想要确认是否发出输出信号 请利用存储记录仪、示波器确认电压波形。 此时, 请将 …

203
内部电路构成

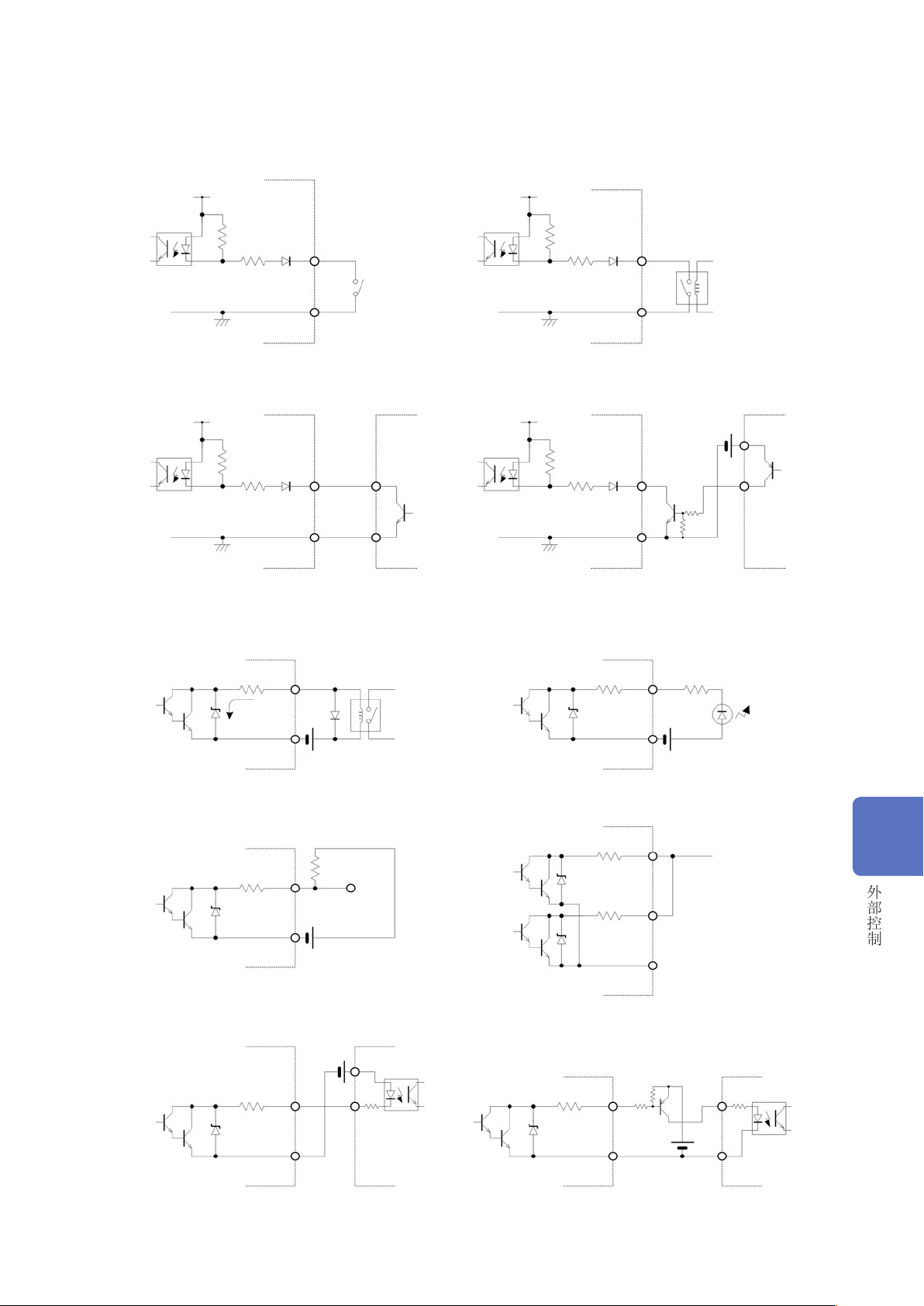

连接示例
输入电路的连接示例:
IM7585
IM7585
IM7585
IM7585
输入
输入
输入
输入
与开关的连接
与继电器的连接
与
PLC输出(正公共端子输出)的连接与 PLC 输出(负公共端子输出)的连接
输出
输出
公共端子
公共端子
输出电路的连接示例:
IM7585 IM7585
IM7585
IM7585
IM7585
IM7585
输入
输入
与继电器的连接
与
LED的连接
负逻辑输出
与
PLC输出(正公共端子输出)的连接 与 PLC 输出(负公共端子输出)的连接
WIRED OR
输出
输出
输出
输出
输出
输出
输出
负逻辑输出
公共端子
公共端子
8
外部控制

204
关于外部控制的 Q&A
8.4 关于外部控制的 Q&A
常见问题 处理方法
要输入触发时,如何进行连接?
请利用开关或开路集电极输出使
TRIG信号与 ISO_COM端子形成短
路
(ON)。
输入信号、输出信号的公共端子是哪个? 是
ISO_COM端子。
公共端子输入输出是否通用? 输入信号与输出信号均为通用的公共端子。
想要确认是否发出输出信号
请利用存储记录仪、示波器确认电压波形。
此时,请将
EOM信号或比较器判定结果等的输出信号上拉到电源(数
k
Ω
),确认电压电平。
输入(控制)不顺利,如何进行确认?
比如,触发信号未有效动作时,试着直接将 TRIG 信号短接在 ISO_
COM
端子上以替代 PLC控制。
请充分注意以免导致电源短路等。
如何能在测量期间保持比较器判定信号
(HI、
IN、LO)(或变为 OFF 状态)?
初始设置 :测量结束时进行确定,测量开始时变为 OFF 状态。
但在测量期间,也可以变更为保持上次判定结果的设置。
“8.6.3 设置判定结果的复位(判定结果信号复位)”(第 207页)参照
什么时候输出测量异常信号?
在下述情况下等,显示错误。
•
测量错误
•
接触错误
•
Hi Z筛选错误
•
检测电平错误
是否附带用于连接的连接器或扁平电缆? 不附带连接器或电缆,请客户准备。
能直接连接
PLC
吗?
如果输出为继电器或开路集电极,输入为正公共端子的光电耦合器,
则可直接连接。
(连接之前,请确认电压电平或流过的电流未超过额
定值)
可否同时使用
RS-232C等通讯与外部 I/O 控
制?
通过通讯手段设置测量条件之后,可利用 TRIG信号进行测量,并通
过通讯与其同步读入测量值。
如何连接外部电源?
本仪器的外部
I/O
输入与输出信号均利用本仪器内部的绝缘电源进行驱动。
因此无需(禁止)从
PLC
侧供电。
8.5 使用计算机进行测量
可从计算机利用通讯命令通过 USB、GP-IB、RS-232C 或 LAN对本仪器进行控制。
要进行通讯时,需在本仪器上设置通讯条件。
有关通讯条件的设置,请参照“10.1 进行接口设置”(第 217页)。
有关详细的通讯控制方法,请参照附带的通讯使用说明书(阻抗分析仪应用程序光盘)。

205
外部控制输入输出的设置
8.6 外部控制输入输出的设置

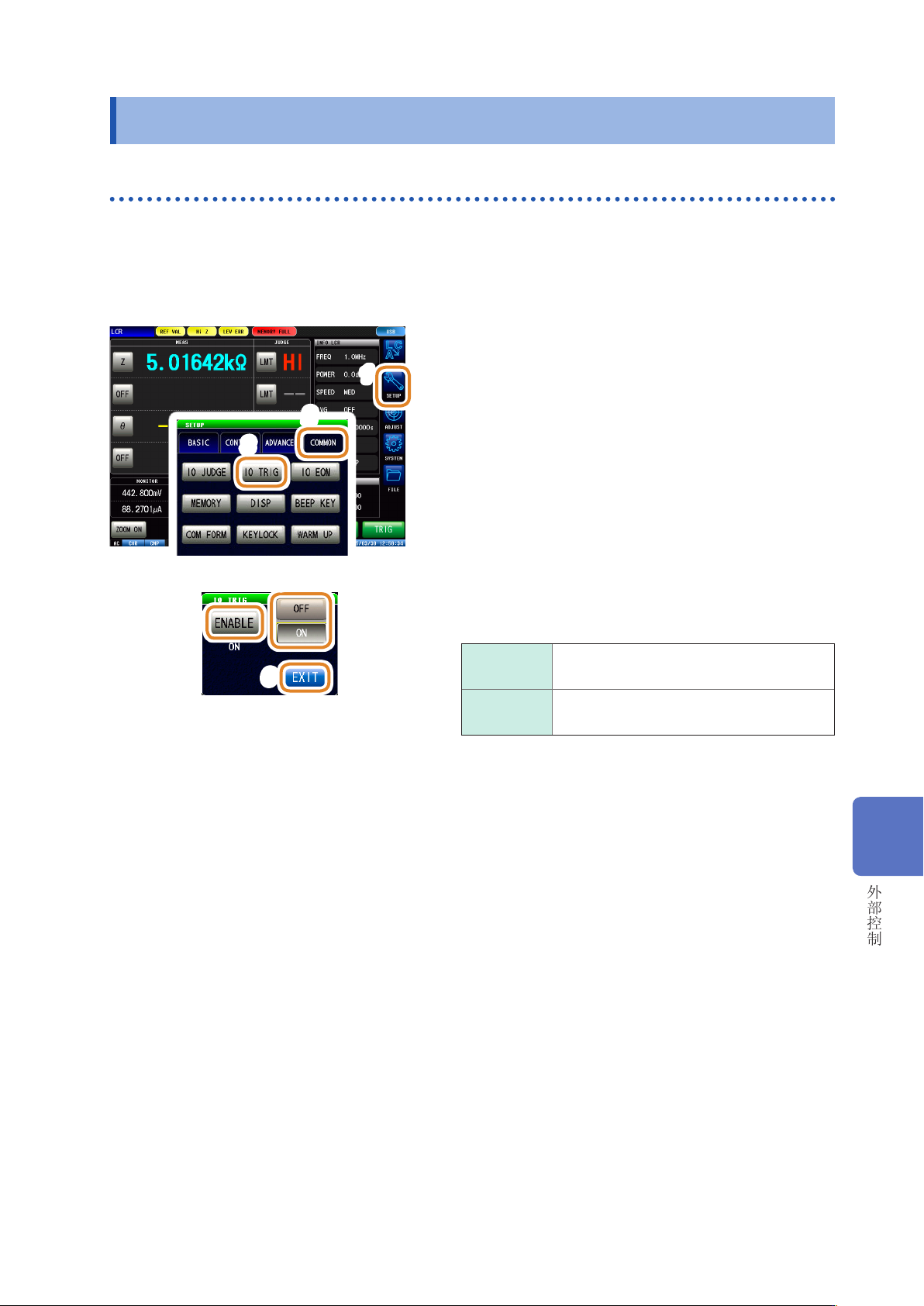

8.6.1 将正在测量的触发输入设为有效(触发有效)
测量期间(受理触发~ EOM(HI) 输出期间)可选择是否将 EXT I/O 的触发输入设为有效。通过将测
量期间的触发输入设为无效,可防止因震颤(间歇电震)而导致的错误输入。
请参照阻抗分析仪应用程序光盘 - 通讯命令 (
:IO:TRIGger:ENABle
)
1
3
2
1
按下 [SETUP]
2
(LCR模式)按下 [COMMON]标签
(分析仪模式)按下 [ADVANCED] 标签
3
按下 [IO TRIG]
4
5
6
4
按下 [ENABLE]
5
选择触发输入的有效 /无效
[OFF]
测量 期 间(受理触 发 ~
EOM(HI)
输出 期 间)将
EXT I/O
的触发输入设为无效。
[ON]
测量 期 间(受理触 发 ~
EOM(HI)
输出 期 间)将
EXT I/O
的触发输入设为有效。
6
按下 [EXIT],关闭设置画面
8
外部控制
