外部控制输入输出的设置
8.6 外部控制输入输出的设置
8.6.1 将正在测量的触发输入设为有效（触发有效）
测量期间（受理触发～ EOM(HI) 输出期间）可选择是否将 EXT I/O 的触发输入设为有效。通过将测
量期间的触发输入设为无效，可防止因震颤（间歇电震）而导致的错误输入。
请参照阻抗分析仪应用程序光盘 - 通讯命令 (
:IO:TRIGger:ENABle
)
1
3
2
1
按下 [SETUP]
2
（LCR模式）按下 [COMMON]标签
（分析仪模式）按下 [ADVANCED] 标签
3
按下 [IO TRIG]
4
5
6
4
按下 [ENABLE]
5
选择触发输入的有效 /无效
[OFF]
测量 期 间（受理触 发 ～
EOM(HI)
输出 期 间）将
EXT I/O
的触发输入设为无效。
[ON]
测量 期 间（受理触 发 ～
EOM(HI)
输出 期 间）将
EXT I/O
的触发输入设为有效。
6
按下 [EXIT]，关闭设置画面
8
外部控制
207
外部控制输入输出的设置

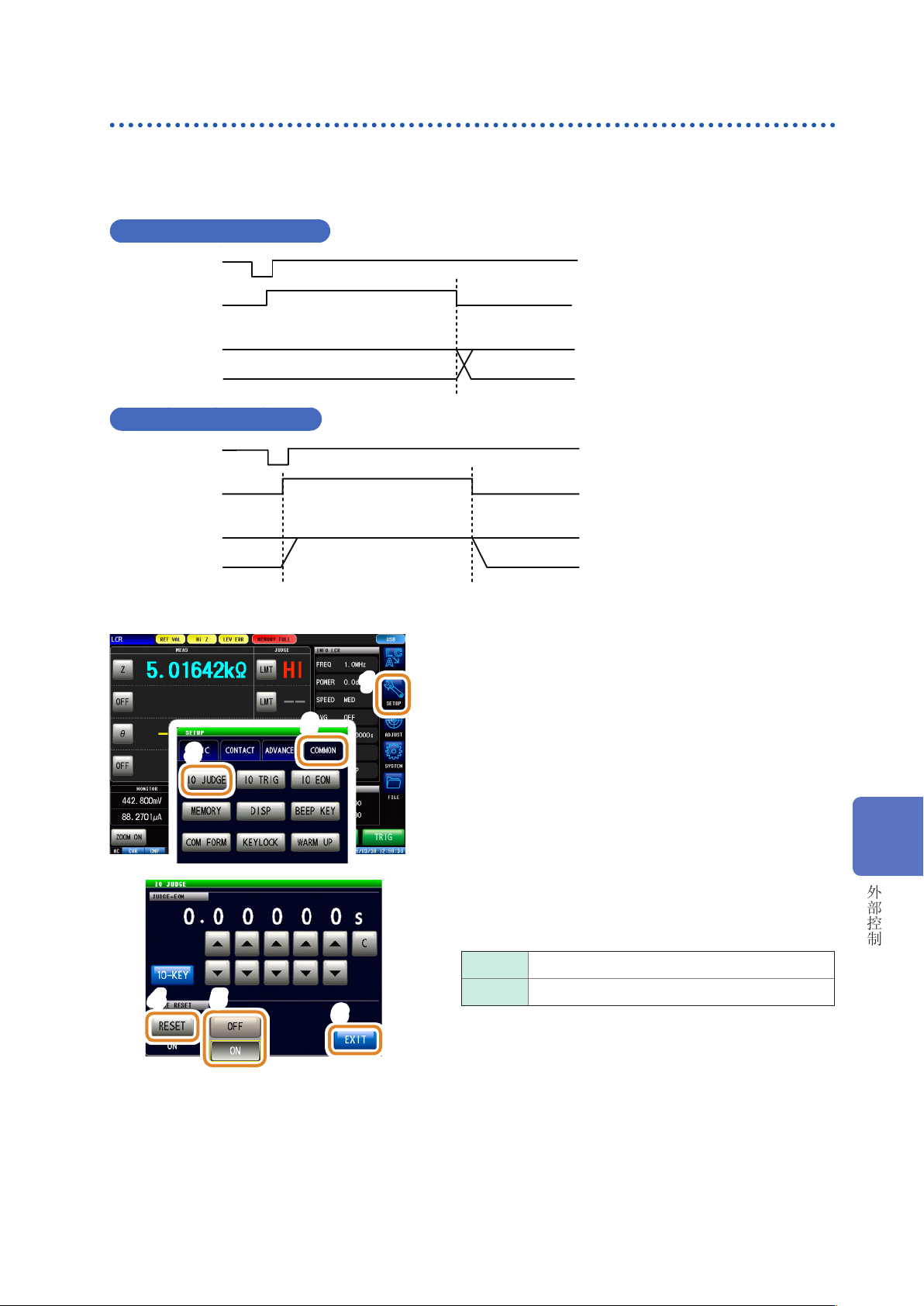

8.6.3 设置判定结果的复位（判定结果信号复位）
判定结果为 EOM(HIGH) 时，可选择是否进行复位。
请参照阻抗分析仪应用程序光盘 - 通讯命令 (
:IO:RESult:RESET
)
上次判定结果
判定结果
TRIG
EOM
ERR
（判定结果输出）
JUDGE RESET功能 ：OFF
上次判定
结果
判定结果
TRIG
EOM
ERR
（判定结果输出）
JUDGE RESET功能 ：ON
1
3
2
1
按下 [SETUP]
2
（LCR模式）按下 [COMMON]标签
（分析仪模式）按下 [ADVANCED] 标签
3
按下 [IO JUDGE]
4 5
6
4
按下 [RESET]
5
选择对判定结果进行复位 /不对判定结果进行复位
[OFF] 在下次判定结果输出之前保持上次的判定结果。
[ON] 判定结果为 EOM(HIGH)时进行复位。
6
按下 [EXIT]，关闭设置画面
8
外部控制
