209
外部控制输入输出的设置
8.6.5 设置判定结果输出～ EOM(LOW) 之间的延迟时间 (JUDGE-
EOM)
可设置 EXT I/O 的判定结果输出～ EOM(LOW)输出之间的延迟时间。
请参照阻抗分析仪应用程序光盘 - 通讯命令 (
:IO:OUTPut:DELay
)
JUDGE EOM功能 ：OFF
上次判定结
果
判定结果
TRIG
EOM
ERR
（判定结果输出）
JUDGE EOM功能 ：ON
延迟
上次判定结
果
判定结果
TRIG
EOM
（判定结果输出）
ERR
1
3
2
1
按下 [SETUP]
2
（LCR模式）按下 [COMMON]标签
（分析仪模式）按下 [ADVANCED] 标签
3
按下 [IO JUDGE]
可进行数字键输
入。
4
6
5
7
4
利用
/
或数字键设置判定结果输出～
EOM(LOW)
输出之间的 JUDGE-EOM 延迟时间
（利用数字键输入时，按下 [SET]）
可设置范围 0.00000 s ～ 0.99999 s
[C] 重新进行输入。
[CANCEL] 用于取消设置。
5
按下 [RESET]
6
比较器判定结果为 EOM(HIGH)时，
选择是否进行复位。
[OFF]
在下次判定结果输出之前保持上次的判定
结果。
[ON] 判定结果为EOM(HIGH)时进行复位。
7
按下 [EXIT]，关闭设置画面
8
外部控制
211
9

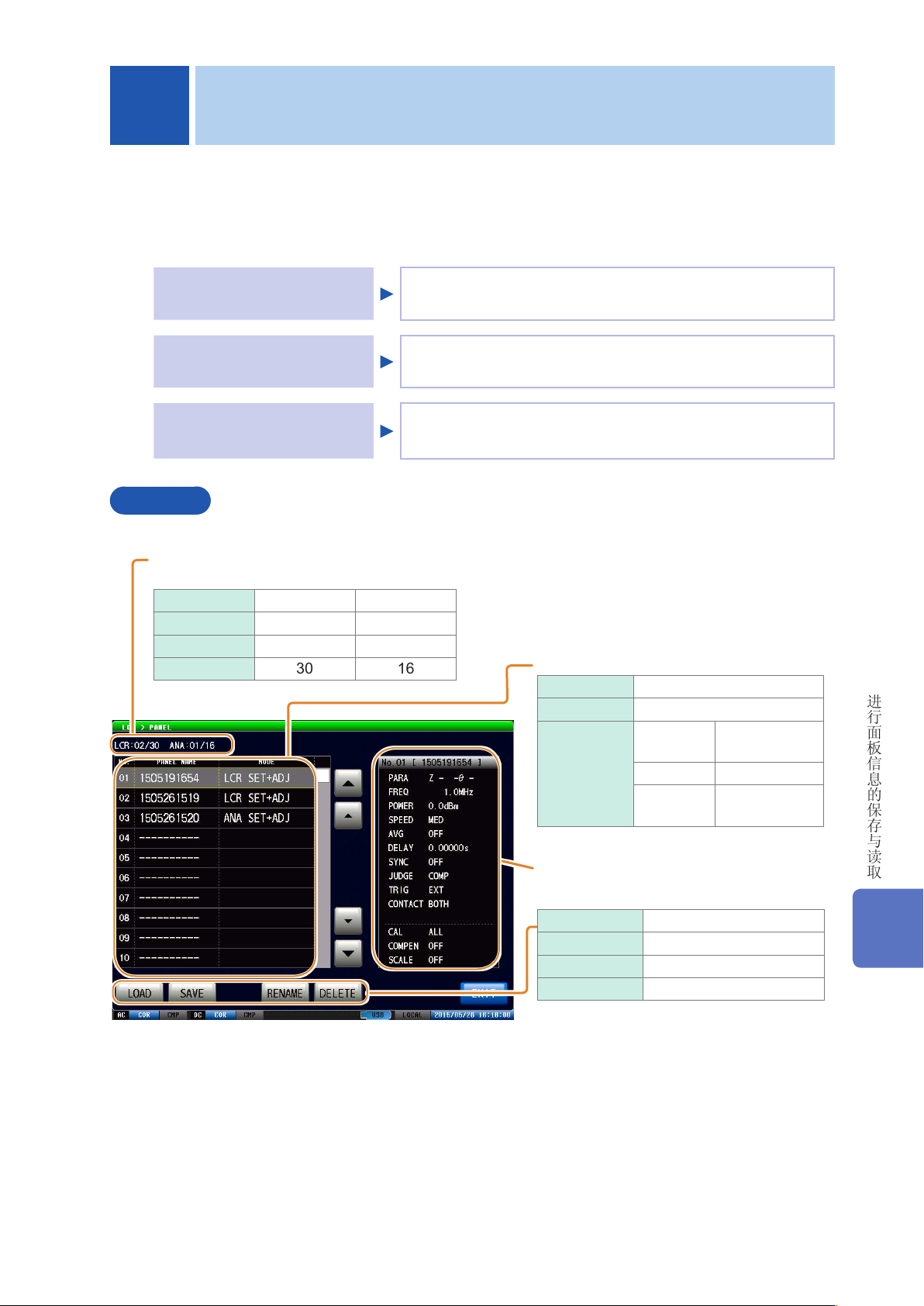

进行面板信息的保存与读取
可在本仪器内保存数据（测量条件、补偿值）或读取该数据。
（保存按下
[SAVE]那一瞬间的数据）
也可以通过 LCR 模式或分析仪模式进行设置。
保存数据
（面板保存功能）
保存测量条件、补偿值。(第 212 页 )
读取数据
（面板读取功能）
读取测量条件、补偿值。(第 214 页 )
编辑保存的数据
变更已保存的面板名称。(第 215 页 )
删除已保存的面板。(第 216 页 )
保存画面
显示当前保存的面板数。
根据当前保存的数据数，字符颜色会发生下述变化。
MODE LCR ANALYZER
白色 0 ～ 14 0 ～ 7
黄色 15 ～ 29 8 ～ 15
红色 30 16
一览显示面板的内容。
面板 No. 1 ～ 46
面板名称 最多 10个字符
保存类型
[SET+ADJ]
测量条件与补偿
值
[SET] 仅测量条件
[ADJ]
补偿条件与补偿
值
显示保存信息。
[LOAD] 读出保存的测量条件
[SAVE] 保存测量条件
[RENAME] 变更面板名称
[DELETE] 删除面板
进行面板信息的保存与读取
9
进行面板信息的保存与读取
