15
连接测试头
2
测量前的准备
设置本仪器之前，请务必阅读“使用注意事项”（第 5页）。
有关支架安装，请参照“支架安装”（第附 7页）。
2.1 连接测试头
安装测试头。
请参照“5 校正与补偿”（第 133页）
注 意
•
如果弄错主机与测试头连接器的连接，则可能会导致本仪器损坏，
无法进行正确的测量。
•
安装连接器时，请以
0.56 N
m（推荐值）进行紧固。如果以别的扭矩进行紧固，则可能
会导致本仪器损坏，无法进行正确的测量。
重要事项
•
连接电缆之前，请确认连接器没有异常。连接器有异常时，则会导致测量误差增大等，造成无法
进行正确的测量。
请参照“附录 5 同轴连接器的维护”（第附 6 页）
•
出厂时，主机与测试头以及测试电缆已进行了配套调整。
请务必用同箱的测试电缆连接制造编号与主机相同的测试头。
主机背面 测试头背面
制造编号
例 ：IM7585
测量前的准备
2
测量前的准备
16
连接测试头

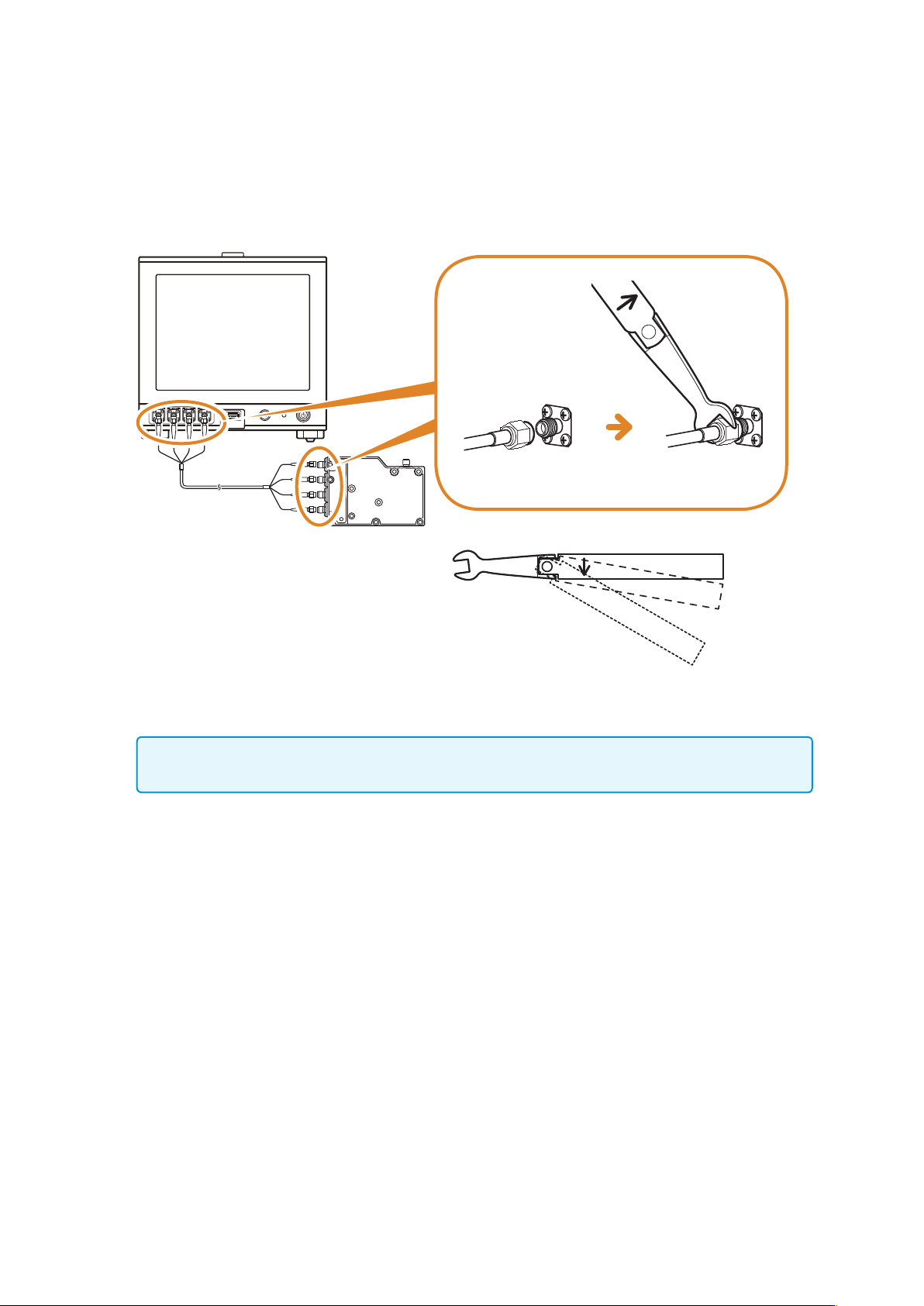

1
请确认本仪器的电源开关处于关闭状态
2
用附带的连接电缆连接主机的 CONTROL
、
RF OUT、PORT1、PORT2 与测试头的
CONTROL、RF OUT、PORT1、PORT2
0.56 N
m（推荐值）
如果施加规定扭矩，扭矩扳手则会产生如
图所示的折弯。
例 ：IM7585
在主机与测试头上连接电缆的 SMA 连接器时，请勿转动电缆。如果在连接时转动电缆，则可能
会损伤连接器或电缆的芯线。连接时，请务必转动连接器的螺母。
17
测量前的检查
2.2 测量前的检查
使用之前请务必阅读“使用注意事项”（第 5页）。
在使用前，请先确认没有因保存和运输造成的故障，并在检查和确认操作之后再使用。
确认为有故障时，请与销售店（代理店）或最近的 HIOKI营业所联系。
附件与选件的检查
检查项目 处理方法
电源线的外皮有无破损或金属露出？ 有损坏时，会造成触电事故或短路事故，因此请勿使用。
请与销售店（代理店）
或最近的 HIOKI营业所联系。
测试电缆的外皮有无破损或金属露出？ 有损坏时，可能会导致测量值不稳定或产生误差。
建议更换为没有损坏的电线。

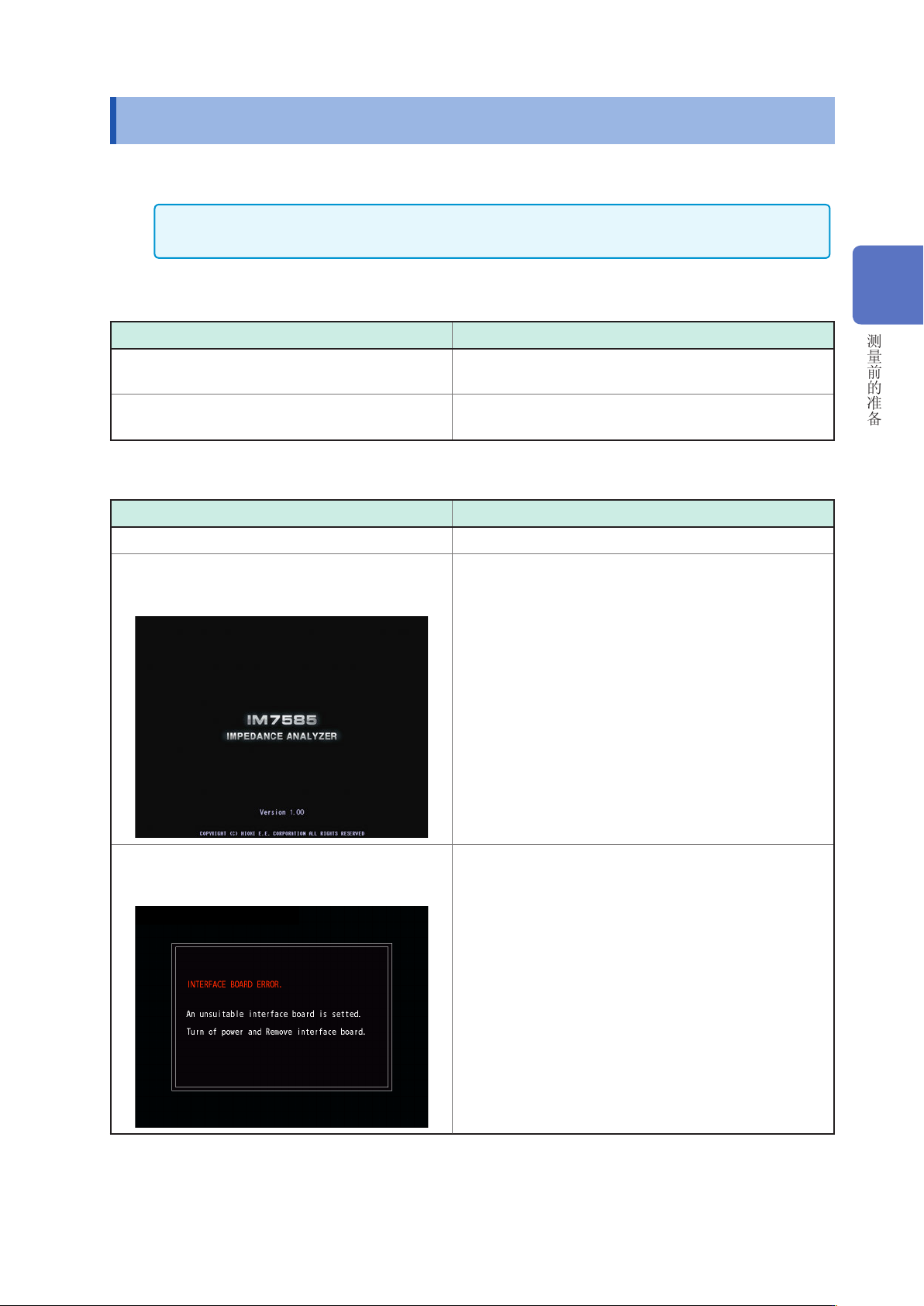

本仪器的检查
检查项目 处理方法
本仪器是否损坏？ 有损坏时请送修。
接通电源时是否显示开机画面（型号名称与版本）？
接通电源时的画面
（例
：IM7585）
不显示时，可能是电源线断线或者本仪器内部发生了故障。
请送修。
开机画面中是否显示错误？
错误显示画面
出现错误显示时，可能是本仪器内部发生了故障。请送修。
参照 ：“有问题时”（第 285页）、“错误显示”（第 290页）
例 ：装有不能使用的接口板时（网卡）
