连接电源线
2.3 连接电源线
连接之前请务必阅读“接通电源之前”（第 6页）、“关于电线类与测试夹具的使用”（第 7页）。
将电源线连接到本仪器并插入插座。
请在将主电源开关设为 OFF 之后插拔电源线。
1
请确认本仪器的主电源开关处于 OFF 状态
2
然后将电源电压一致的电源线连接到电源输入口上 (AC100 V ～ 240 V)

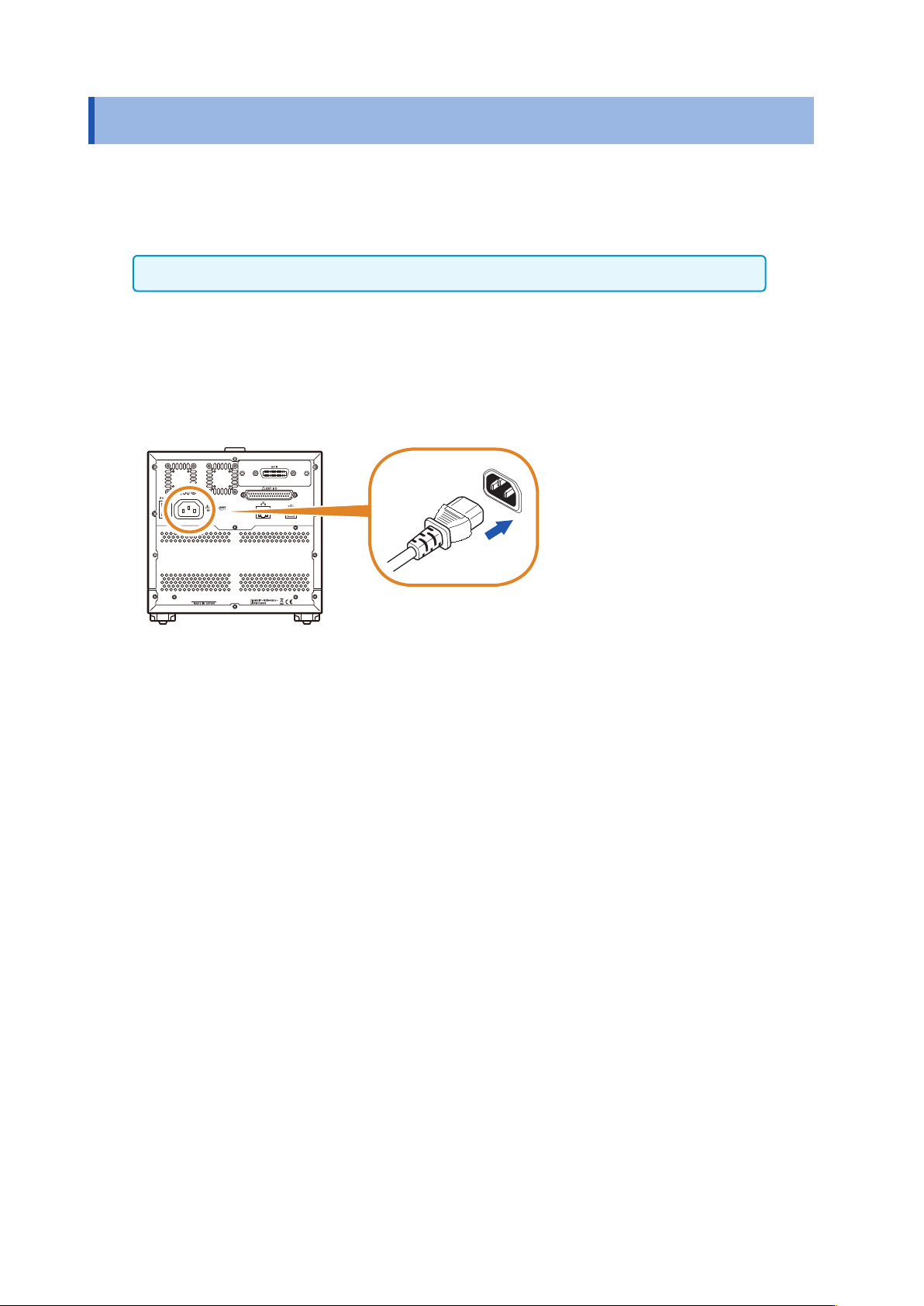

背面（
例 ：IM7585
）
3
将电源线的插头插进插座
19
连接测试电缆与测试夹具
2.4 连接测试电缆与测试夹具
连接之前请务必阅读“接通电源之前”（第 6页）、“关于电线类与测试夹具的使用”（第 7页）。
在测量端子上连接测试电缆或本公司测试夹具选件。
有关本公司选件，请参照“关于选件（另售）”（第 2页）。
有关使用方法等的详细说明，请参照使用夹具等的使用说明书。
延长测量端子与测试物之间距离时的注意事项
•
测试电缆请使用
50
Ω
类同轴电缆。
•
请尽可能缩短线缆长度。
•
请在测试物连接端进行
OPEN/SHORT/LOAD校正。
探头与测试夹具等请使用本公司指定的型号。自制探头时，可能无法满足本仪器的规格。
请参照“关于选件（另售）”（第 2页）
IM9906适配器 (3.5 mm-7 mm)
（推荐扭矩 0.9 N
m）
测试头
有
3 个螺钉， 但本产品仅
使用这
2个。
IM9200 测试夹具台
本产品不使用该螺钉。
1
将测试头固定到 IM9200 测试夹具台
上
2
在测试头的测量端子上安装 IM9906
适配器 (3.5 mm-7 mm)（推荐扭矩
0.9 N
m）
3
使用校正套件进行校正
4
将 IM9201 SMD测试夹具放在
IM9200测试夹具台上，然后连接 7
mm
连接器
（推荐扭矩 1.35N
m）
2
测量前的准备
20
连接接口
2.5 连接接口
背面（例 ：IM7585）
•
连接之前请务必阅读“关于接口（选件）”（第
8页）。
•
安装
/更换接口选件时或因不使用而拆下接口时，请阅读接口选件的使用
说明书。
•
可在画面中确认本仪器安装的接口的信息。
参照 ：“进行接口设置”（第 217 页）、“确认本仪器的版本”（第 218页）
警 告
为防止本仪器损坏或发生触电事故，请使用出厂时已安装接口安装螺钉 (M3×6 mm) 的
型号。
螺钉丢失或损坏时，请垂询销售店（代理店）或最近的 HIOKI 营业所。
注 意
请握住板金部分插拔选件接口。如果直接触摸电路板，则可能会因静电的影响而导致故障。
（建议使用抗静电措施用吊绳等进行插拔）
