附 5 等效电路模式的选择 附录 4 等效电路模式的选择 使用等效电路功能时必须选择适当的等效电路模式。 下表所示为电路元件模式 A ～模式 E 中的被测对象与等效电路模式的示例。 被测对象 相应的等效电路模式 线圈 高芯线损耗线圈的 ESR 较小 A ESR 比较大 B 电容器 泄漏电阻的影响较大 C 一般电容器 D 电阻 电阻值较低、电感的影响较大 B 电阻值较高、寄生电容的影响较大 C 压电元件 - E 由于正确获得各参数的类型会…
附
2
关于串联等效电路模式与并联等效电路模式
附录 3 关于串联等效电路模式与并联等效电路模式
本仪器测量流过测试物的电流和测试物两端的电压，求出 Z 与
Ω
。利用 Z与
Ω
计算 L、C、R 等其它
测量项目。此时，如果串联存在相对于 C（或 L）的电阻成分，临时计算模式成为串联等效电路模式 ；
如果并联存在相对于 C（或 L）的电阻成分，临时计算模式则变为并联等效电路模式。串联等效电路
模式和并联等效电路模式下的运算式是不同的，出于减小误差之需，请选择正确的等效电路模式。
一般来说，测量大容量电容器或低电感等低阻抗元件（约 100
Ω
以下）时，使用串联等效电路模式 ；
测量小容量电容器或高电感等高阻抗元件（约 10k
Ω
以上）时，使用并联等效电路模式。不清楚约
100
Ω
～约 10k
Ω
的阻抗等效电路模式时，请咨询部件制造商予以确认。
C（或 L）
C（或 L）
串联等效电路 并联等效电路
由于是通过计算求出各等效电路模式的测量值，因此可显示双方的值。
但适当的等效电路会因测试
物而异，敬请注意。
附
5
等效电路模式的选择
附录 4 等效电路模式的选择
使用等效电路功能时必须选择适当的等效电路模式。
下表所示为电路元件模式 A ～模式 E中的被测对象与等效电路模式的示例。
被测对象 相应的等效电路模式
线圈
高芯线损耗线圈的
ESR较小 A
ESR
比较大 B
电容器
泄漏电阻的影响较大
C
一般电容器 D
电阻
电阻值较低、电感的影响较大
B
电阻值较高、寄生电容的影响较大 C
压电元件 - E
由于正确获得各参数的类型会因实测值而异，因此请对推测的结果进行模拟，通过与实测值比较，选
择等效电路模式。
自动选择等效电路模式时，如果获取频率特性时不带极值，则无法选择最佳模式。因此请适当设置
扫描范围，以便正确获取共振特性。
10
9
7
6
5
4
3
2
附录
索引
附
2
同轴连接器的维护

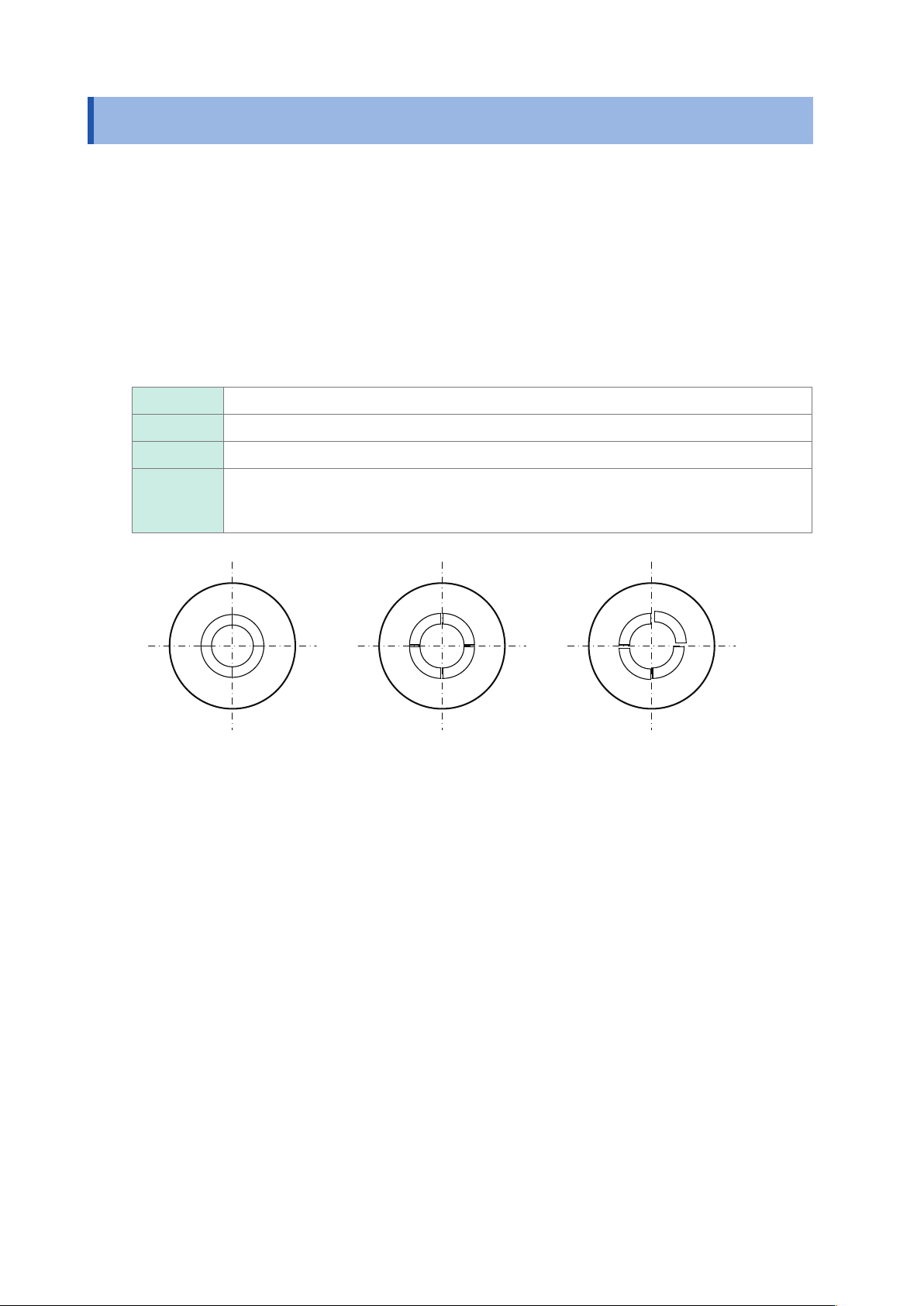

附录 5 同轴连接器的维护
同轴连接器属于精密元件，较小的弯曲、缺损、灰尘等都会降低其再现性。
如果附着灰尘，或连接存在故障的同轴连接器，则可能会导致本仪器连接器损坏。
请勿使用有故障的同轴连接器。
测量之前，请目视检查连接器，确认同轴连接器没有故障。
连接器目视检查的方法
（建议在检查时使用放大镜）
螺钉 应无毛刺或金属片附着、塌陷或损伤
螺母 动作平滑
外部导体 接触面应无灰尘、脏污或损伤
内部导体
•
接触面应无灰尘、脏污、损伤或缺损
•
触头应无极端弯曲或开口
•
相对于外部导体应无偏芯
完好的触头 触头微小开口
（可承受通常使用）
触头过度弯曲
（不可使用）
连接器的清洁
•
吹扫低压空气。
•
用棉签沾上少量酒精，擦拭接触面或螺纹牙。
