附 13 支架安装 EIA 例 ： IM7583 、 IM7585 1 确认电源已关闭，然后拆下电缆和电源 线 2 拆下主机底面的 4 个支撑脚螺钉 3 拆下上部的 2 个螺钉，拆下把手 4 从支架安装件正面滑动并插入主机 10 9 7 6 5 4 3 2 附录 索引
附
2
支架安装
安装方法
在支架上安装时，请使用市售的底座进行增固。

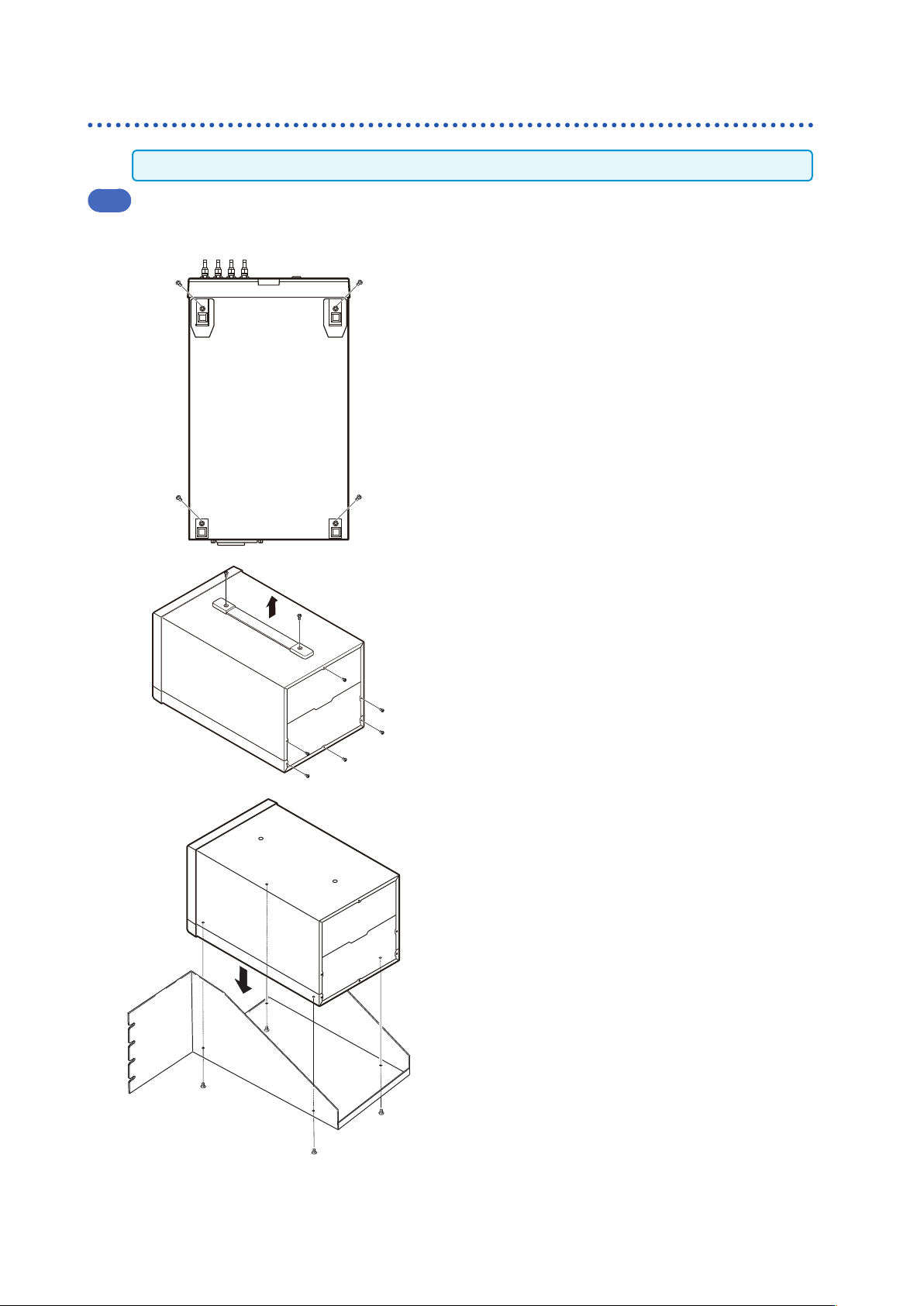

JIS
例 ：IM7583、IM7585
1
确认电源已关闭，然后拆下电缆和电源线
2
拆下主机底面的 4个支撑脚螺钉
3
拆下上部的 2个螺钉，拆下把手
4
将垫片放入主机侧面两侧，然后用支撑脚固定
螺钉 (M3×10mm) 安装支架安装件。
附
13
支架安装

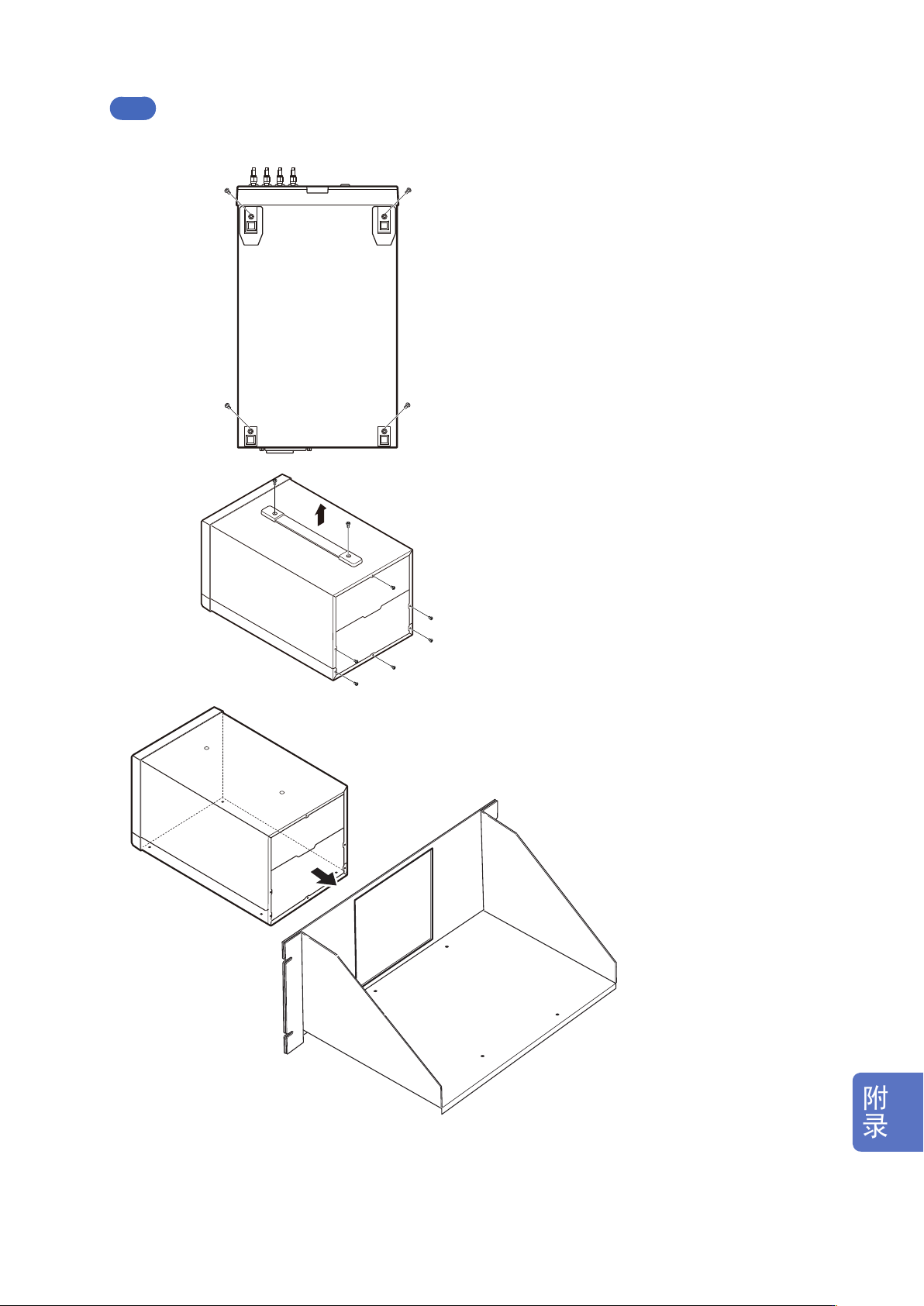

EIA
例 ：IM7583、IM7585
1
确认电源已关闭，然后拆下电缆和电源
线
2
拆下主机底面的 4个支撑脚螺钉
3
拆下上部的 2个螺钉，拆下把手
4
从支架安装件正面滑动并插入主机
10
9
7
6
5
4
3
2
附录
索引
附
2
支架安装
螺钉 (M3×10 mm)

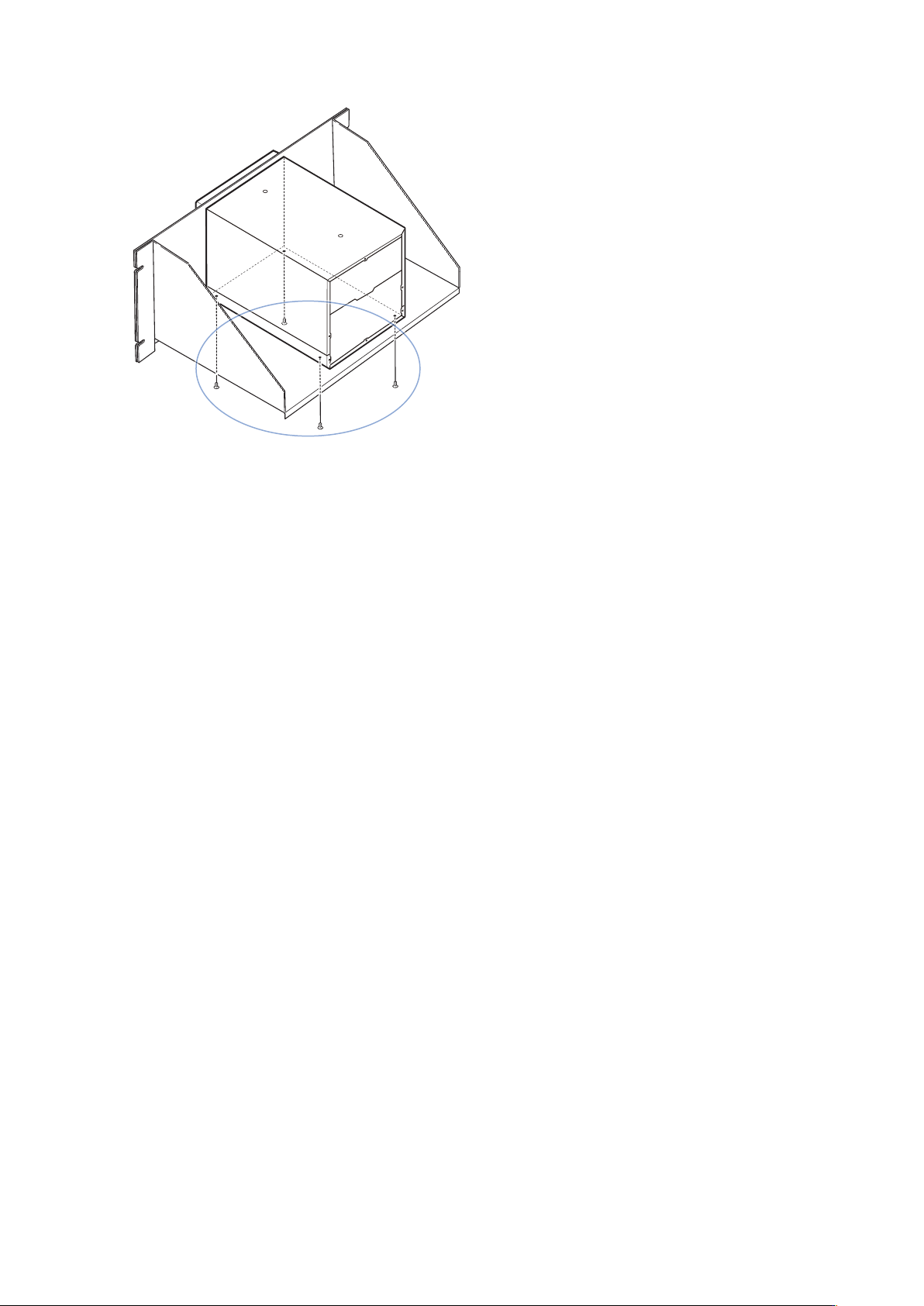

5
利 用 支 撑 脚固 定螺 钉 (M3×10 mm)
与螺纹孔进行固定
（放在存放架等上面，从存放架的背面
进行螺钉固定等）
存放架等的板厚超出 4 mm 时，请使用
本仪器底面到内部的插入长度为 6 mm
～ 10 mm 的螺钉（M3× 板厚 +6 mm
～ 10 mm）。
