30
进行测量条件的基本设置

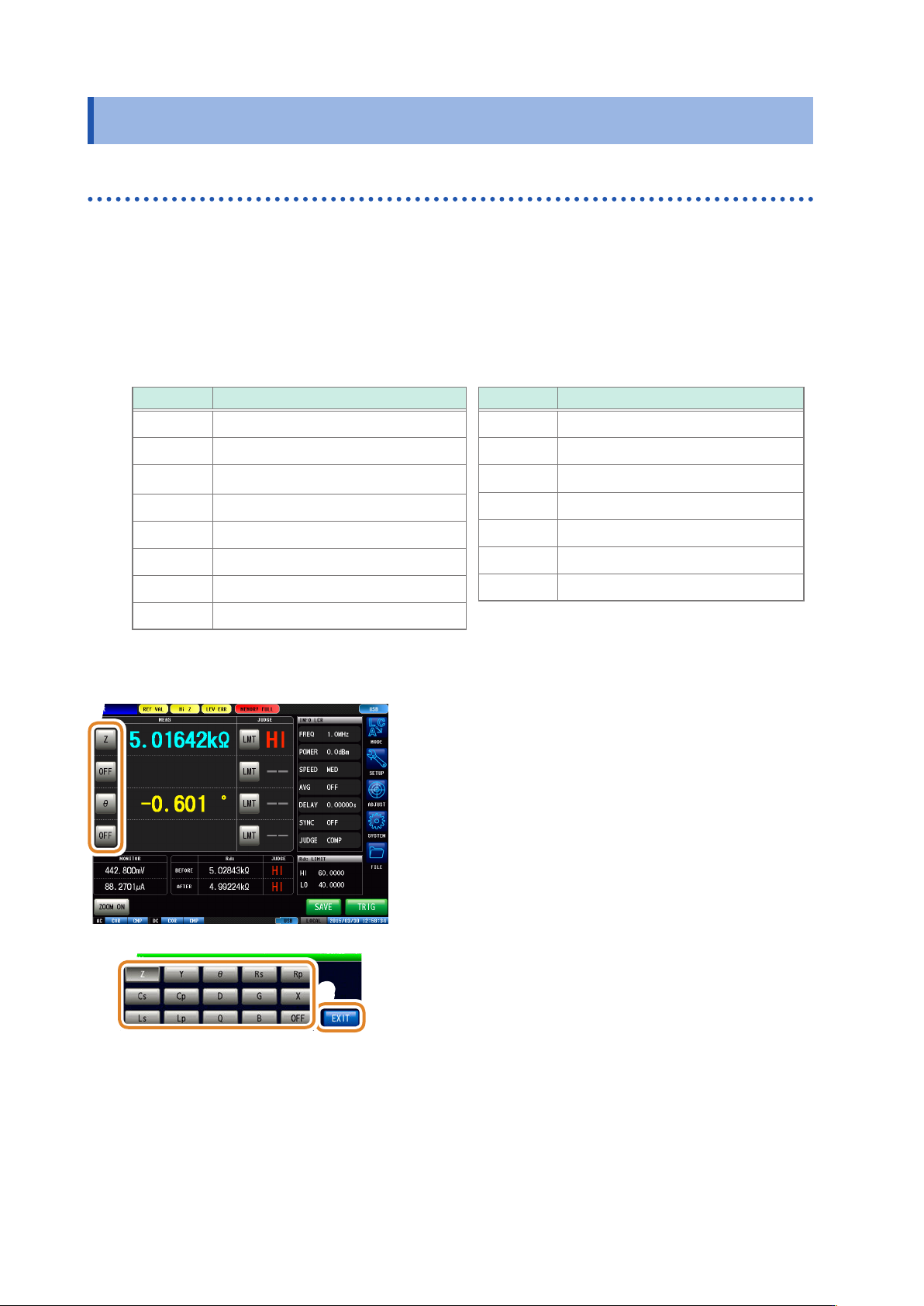

3.2 进行测量条件的基本设置
3.2.1 设置显示参数
可从 14 种测量参数中选择最多 4种，并在任意位置显示。
以阻抗 Z 为基准显示相位角
θ
。以导纳 Y 为基准进行测量时，反转阻抗 Z的相位角
θ
的符号。
请参照“附录 1 测量参数与运算公式”（第附 1页）
请参照“附录 3 关于串联等效电路模式与并联等效电路模式”（第附 4页）
参数 内容
[Z] 阻抗 (
Ω
)
[Y]
导纳 (S)
[θ]
阻抗的相位角 (° )
[Rs]
有效电阻 = ESR (
Ω
)（串联等效电路）
[Rp] 有效电阻 (
Ω
)（并联等效电路）
[Cs] 静电容量 (F)（串联等效电路）
[Cp] 静电容量 (F)（并联等效电路模式）
[D] 损耗系数 = tan
δ
参数 内容
[G] 电导 (S)
[X]
电抗 (
Ω
)
[Ls]
电感 (H)（串联等效电路）
[Lp] 电感 (H)（并联等效电路）
[Q] Q因数
[B] 电纳 (S)
[OFF] 无显示
1
1
按下要设置的参数键
2
3
2
选择参数
3
按下 [EXIT]
