31
进行测量条件的基本设置

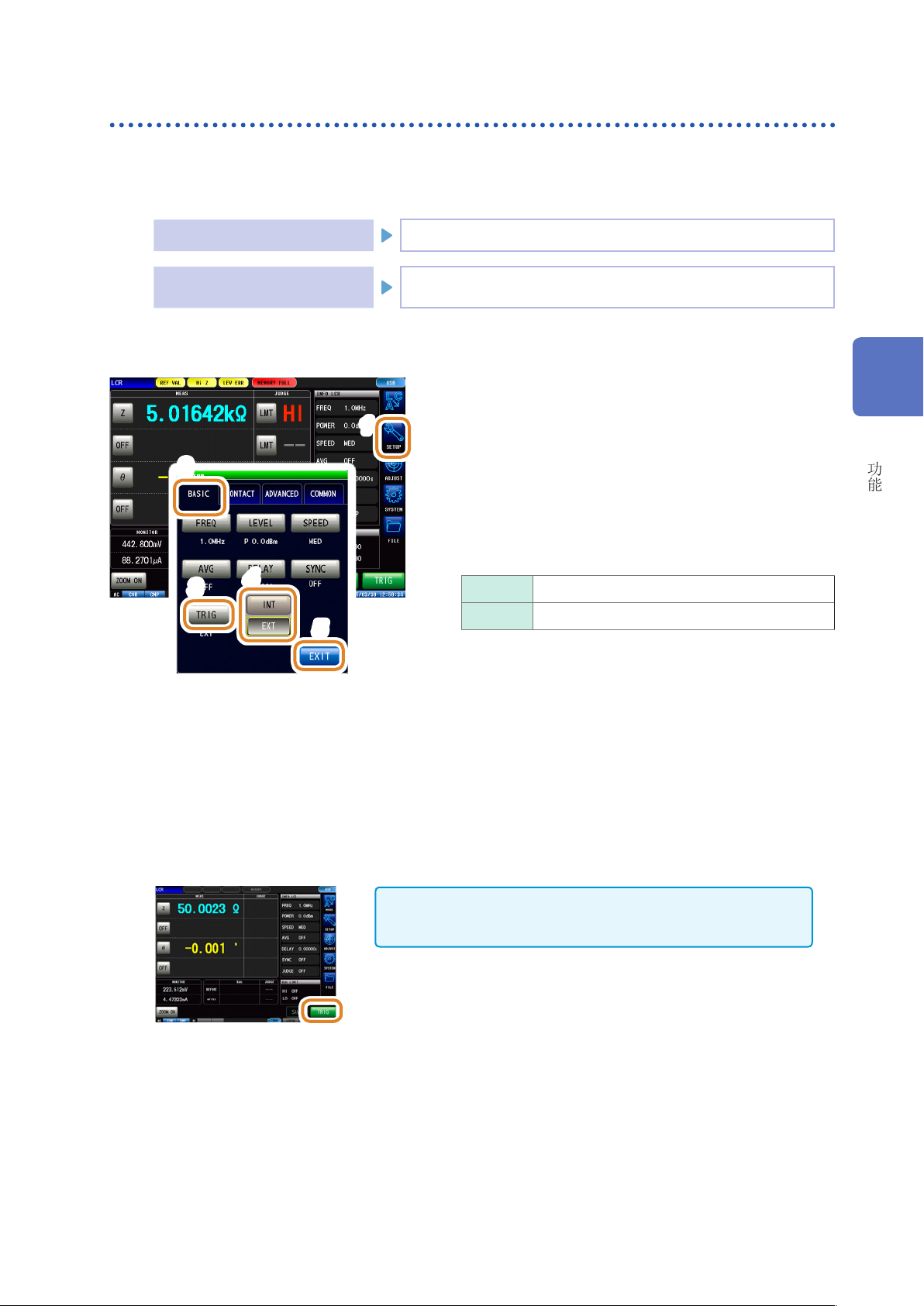

3.2.2 在任意时序下开始测量（触发）
在任意时序下开始测量。所谓触发 (Trigger)，是指通过特定信号确定测量开始时序的功能。本仪器
可设置的触发包括下述 2 种类型。
内部触发 自动重复进行测量。（在内部自动发生触发）
外部触发
通过外部控制进行测量。
通过
EXT I/O、接口或手动 (
[TRIG]) 进行控制。
1
4
5
3
2
1
按下 [SETUP]
2
按下 [BASIC]标签
3
按下 [TRIG]
4
选择触发的类型
[INT] 内部触发
[EXT] 外部触发
5
按下 [EXIT]，关闭详细设置画面
选择 EXT 时
触发输入方法包括下述 3 种类型。
1
按下画面上的 [TRIG]，手动输入触发
进行 1 次测量。
测量时间较长时，[TRIG] 可能会进行 [STOP]显示。在这种
情况下，按下 [STOP]即可中断测量。
2
利用 EXT I/O输入
每添加 1 次负逻辑的脉冲信号，就进行 1次测量。
请参照“8.1 关于外部输入输出端子与信号”（第 185页）
3
通过接口输入
如果发送
*TRG
，则进行 1 次测量。
请参照阻抗分析仪应用程序光盘 - 通讯命令
3
LCR
功能
32
进行测量条件的基本设置
3.2.3 设置触发～测量开始之间的延迟时间（触发延迟）
设置从输入触发信号至开始测量之间的延迟时间。
可在测试物与测量探头（测试夹具）的连接状态稳定之后开始测量。
请参照“8.1 关于外部输入输出端子与信号”（第 185页）
触发延迟 ：OFF 触发延迟 ：ON
TRIG
EOM
INDEX
信号
测量 运算
TRIG
EOM
INDEX
信号
触发延迟
测量 运算
即使在触发延迟期间，表示正在测量的 LED 也处于点亮状态。
1
6
3
2
1
按下 [SETUP]
2
按下 [BASIC]标签
3
按下 [DELAY]
可进行数字键输入。
4
5
4
利用
/
或数字键设置延迟时间
（利用数字键输入时，按下
[SET]）
可设置范围 0 s ～ 9.99999 s
分辨率 10 µs
[C]
延迟时间为 0 s，将该功能设为无效。
5
按下 [EXIT]，关闭触发延迟设置画面
6
按下 [EXIT]，关闭详细设置画面
33
进行测量条件的基本设置
3.2.4 仅在测量时向测试物施加信号（触发同步输出）
是指在触发输入之后输出测量信号并仅在测量时向测试物施加信号的功能。
此外，可设置在测试物稳定之后用于读入数据的延迟时间。
利用该功能，可降低测试物的发热以及电极的磨损。
另外，在结束测量，测量信号切实置为 OFF（0 V）之后，可延迟 INDEX信号的输出，以便切换为下
一测试物。（INDEX 延迟）
触发同步输出 ：OFF 触发同步输出 ：ON
测量 运算
TRIG
EOM
INDEX
信号
测量 运算
同步信号等待
INDEX延迟
TRIG
EOM
INDEX
信号
1
9
3
2
1
按下 [SETUP]
2
按下 [BASIC]标签
3
按下 [SYNC]
4 5
4
按下 [SYNC]
5
选择触发同步输出的 ON/OFF
[OFF] 将触发同步输出设为无效。
[ON] 将触发同步输出设为有效。
接下页
3
LCR
功能
