33 进行测量条件的基本设置 3.2.4 仅在测量时向测试物施加信号 （触发同步输出） 是指在触发输入之后输出测量信号并仅在测量时向测试物施加信号的功能。 此外，可设置在测试物稳定之后用于读入数据的延迟时间。 利用该功能，可降低测试物的发热以及电极的磨损。 另外，在结束测量，测量信号切实置为 OFF （ 0 V ） 之后，可延迟 INDEX 信号的输出，以便切换为下 一测试物。 （ INDEX 延迟） 触发同步输出 ： OFF 触发同步…
32
进行测量条件的基本设置

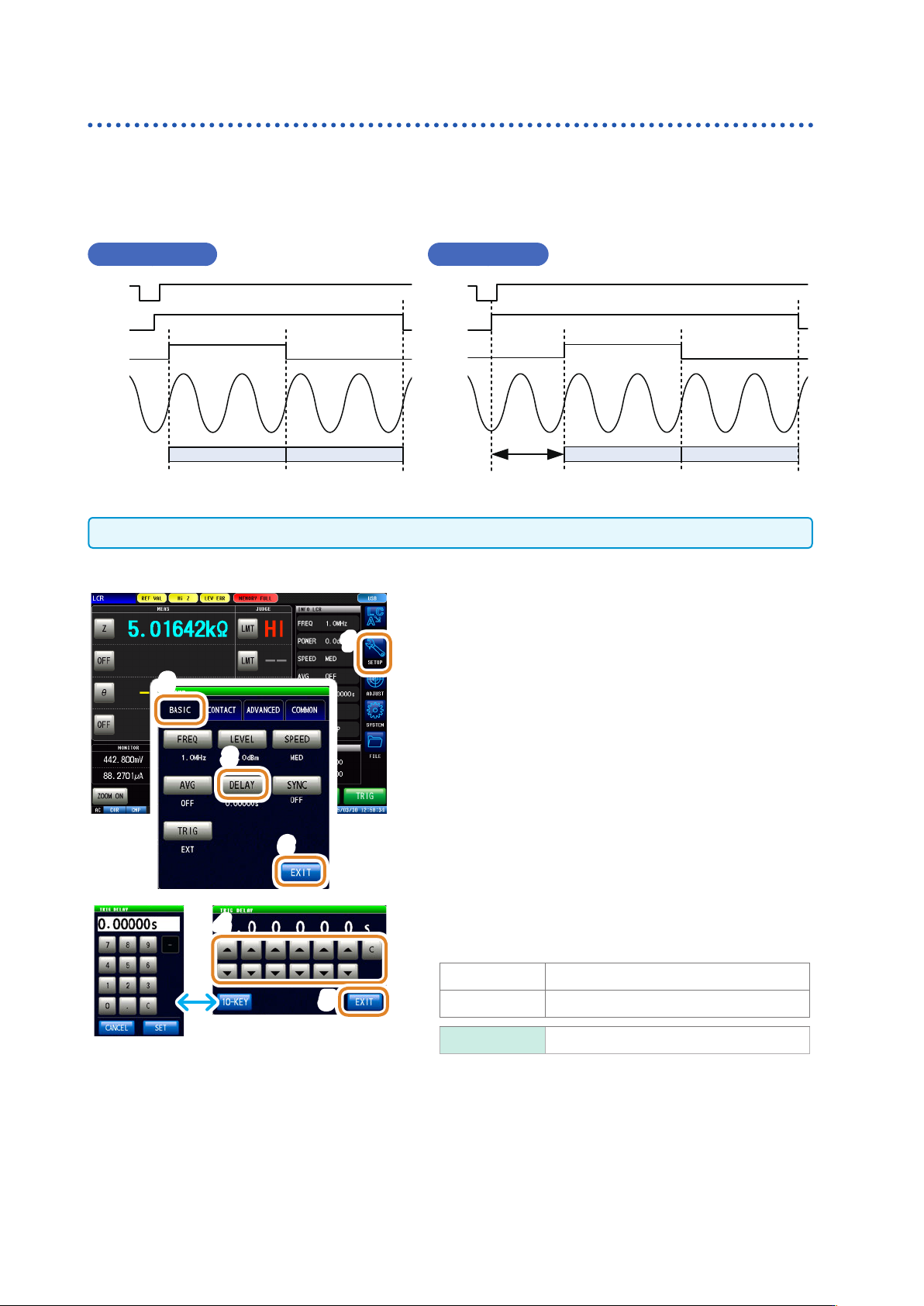

3.2.3 设置触发～测量开始之间的延迟时间（触发延迟）
设置从输入触发信号至开始测量之间的延迟时间。
可在测试物与测量探头（测试夹具）的连接状态稳定之后开始测量。
请参照“8.1 关于外部输入输出端子与信号”（第 185页）
触发延迟 ：OFF 触发延迟 ：ON
TRIG
EOM
INDEX
信号
测量 运算
TRIG
EOM
INDEX
信号
触发延迟
测量 运算
即使在触发延迟期间，表示正在测量的 LED 也处于点亮状态。
1
6
3
2
1
按下 [SETUP]
2
按下 [BASIC]标签
3
按下 [DELAY]
可进行数字键输入。
4
5
4
利用
/
或数字键设置延迟时间
（利用数字键输入时，按下
[SET]）
可设置范围 0 s ～ 9.99999 s
分辨率 10 µs
[C]
延迟时间为 0 s，将该功能设为无效。
5
按下 [EXIT]，关闭触发延迟设置画面
6
按下 [EXIT]，关闭详细设置画面
33
进行测量条件的基本设置
3.2.4 仅在测量时向测试物施加信号（触发同步输出）
是指在触发输入之后输出测量信号并仅在测量时向测试物施加信号的功能。
此外，可设置在测试物稳定之后用于读入数据的延迟时间。
利用该功能，可降低测试物的发热以及电极的磨损。
另外，在结束测量，测量信号切实置为 OFF（0 V）之后，可延迟 INDEX信号的输出，以便切换为下
一测试物。（INDEX 延迟）
触发同步输出 ：OFF 触发同步输出 ：ON
测量 运算
TRIG
EOM
INDEX
信号
测量 运算
同步信号等待
INDEX延迟
TRIG
EOM
INDEX
信号
1
9
3
2
1
按下 [SETUP]
2
按下 [BASIC]标签
3
按下 [SYNC]
4 5
4
按下 [SYNC]
5
选择触发同步输出的 ON/OFF
[OFF] 将触发同步输出设为无效。
[ON] 将触发同步输出设为有效。
接下页
3
LCR
功能
34
进行测量条件的基本设置
可进行数字键输入。
等待时间
INDEX时间
6
8
7
6
通过施加触发输出测量信号之后，利用
/
设置测量
开始前的等待时间（稳定时间）
（利用数字键输入时，按下 [SET]）
可设置范围 0.00000 s ～ 9.99999 s
[C]
设为初始值。
（被设为 0.001 s）
7
设置
INDEX延迟
时间
（利用数字键输入时，按下 [SET]）
可设置范围 0.00000 s ～ 0.10000 s
8
按下 [EXIT]，关闭触发同步输出设置画面
9
按下 [EXIT]，关闭详细设置画面
•
将触发同步输出功能设为
[ON]时，由于输出测量信号之后～读取数据之前需要等待时间，因此测量时
间会延长。
请参照“(3) 测量时间”（第 263页）
•
如果在触发同步输出功能为
[ON]的状态下变更测量条件，则可能会瞬间输出所设置电平的测量信号。
•
输入触发信号时输出测量信号，测量结束时停止输出。
•
在连续测量模式下，最后面板的测量结束之后，测量条件变为最初面板的设置。
最初面板的设置被设为触发同步功能
[ON]时，停止测量信号。
触发延迟 ：ON 触发同步输出 ：ON
TRIG
EOM
INDEX
信号
触发延迟
同步信号等待 INDEX延迟
测量 运算
