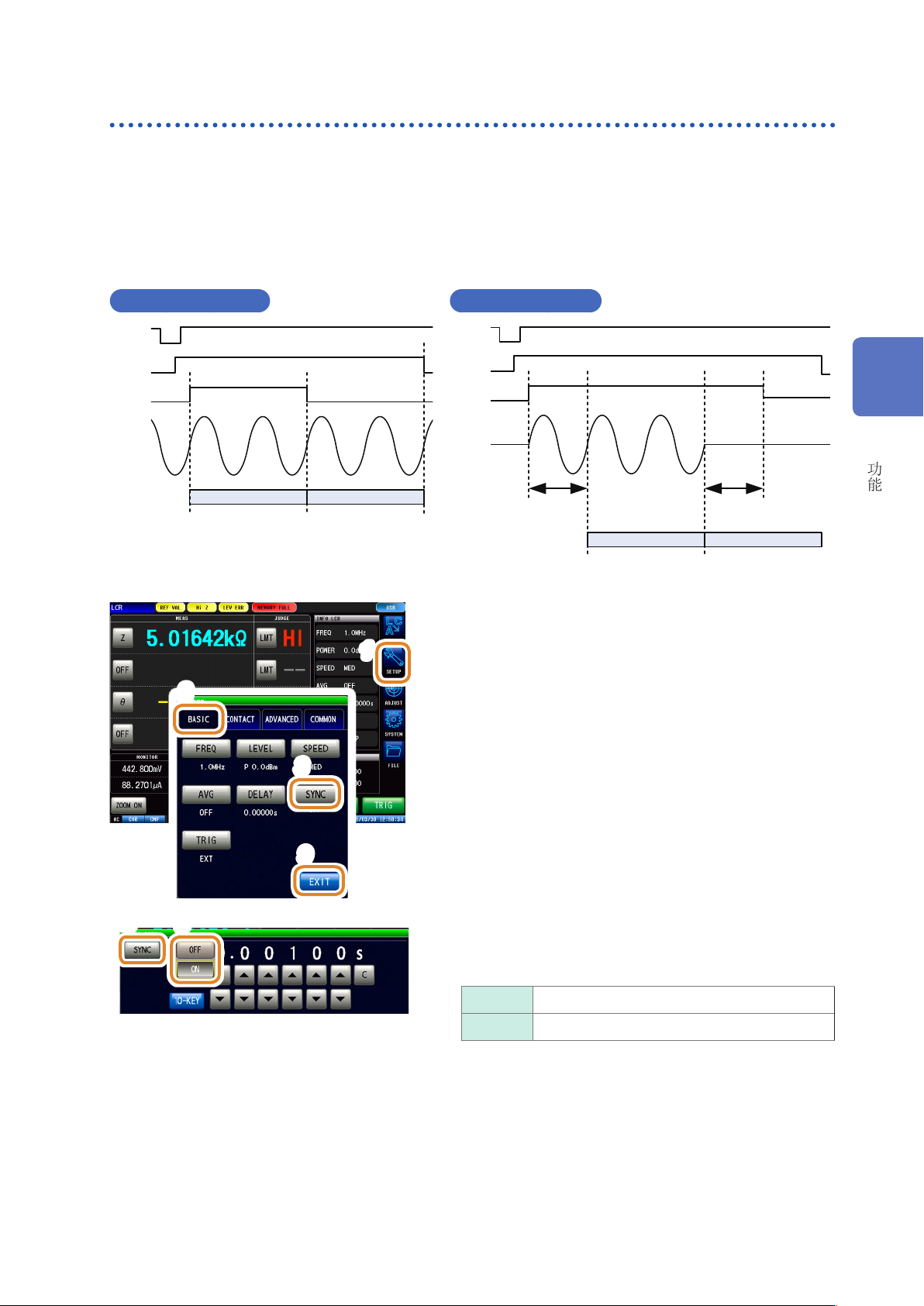

33
进行测量条件的基本设置
3.2.4 仅在测量时向测试物施加信号（触发同步输出）
是指在触发输入之后输出测量信号并仅在测量时向测试物施加信号的功能。
此外，可设置在测试物稳定之后用于读入数据的延迟时间。
利用该功能，可降低测试物的发热以及电极的磨损。
另外，在结束测量，测量信号切实置为 OFF（0 V）之后，可延迟 INDEX信号的输出，以便切换为下
一测试物。（INDEX 延迟）
触发同步输出 ：OFF 触发同步输出 ：ON
测量 运算
TRIG
EOM
INDEX
信号
测量 运算
同步信号等待
INDEX延迟
TRIG
EOM
INDEX
信号
1
9
3
2
1
按下 [SETUP]
2
按下 [BASIC]标签
3
按下 [SYNC]
4 5
4
按下 [SYNC]
5
选择触发同步输出的 ON/OFF
[OFF] 将触发同步输出设为无效。
[ON] 将触发同步输出设为有效。
接下页
3
LCR
功能

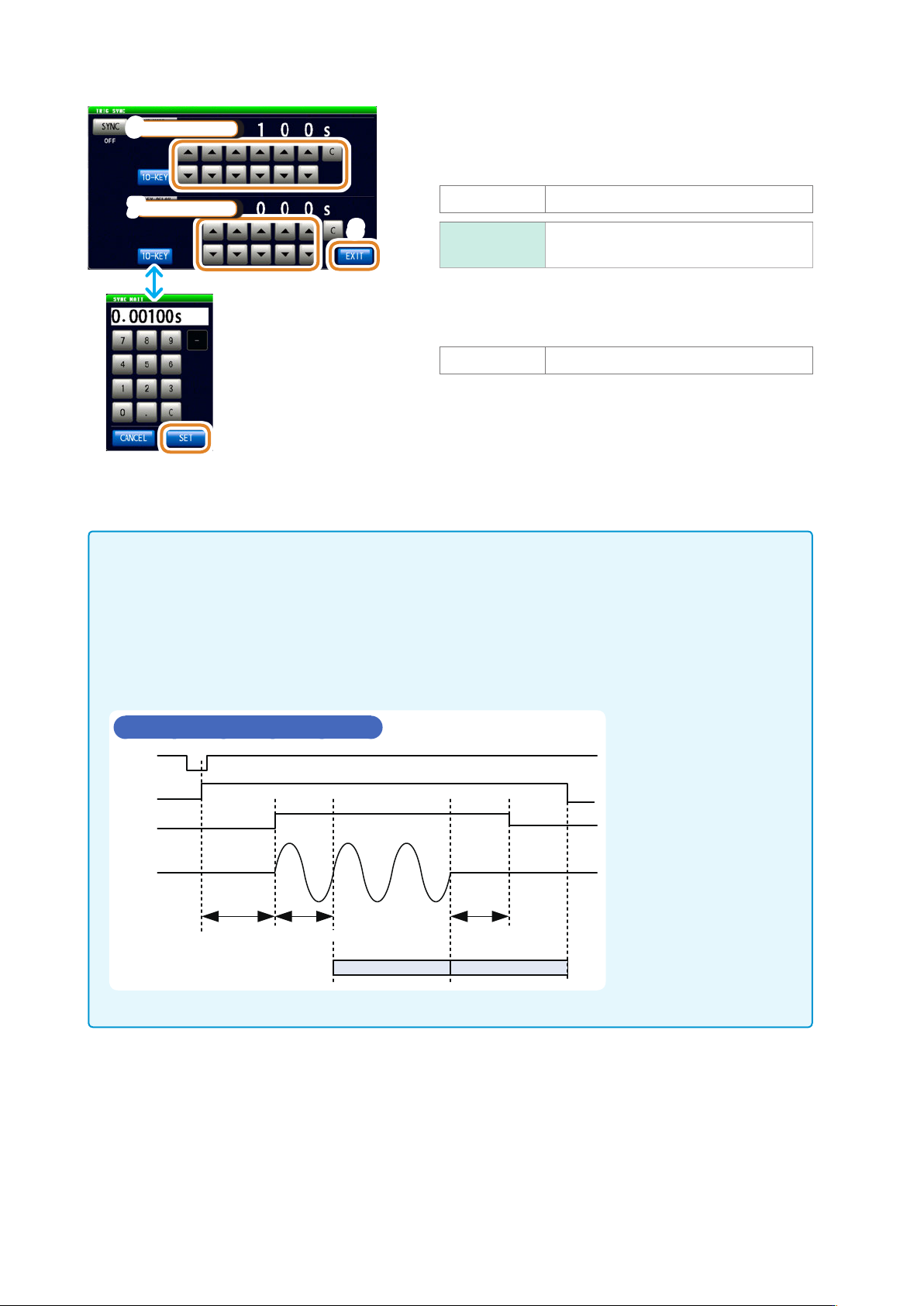

34
进行测量条件的基本设置
可进行数字键输入。
等待时间
INDEX时间
6
8
7
6
通过施加触发输出测量信号之后，利用
/
设置测量
开始前的等待时间（稳定时间）
（利用数字键输入时，按下 [SET]）
可设置范围 0.00000 s ～ 9.99999 s
[C]
设为初始值。
（被设为 0.001 s）
7
设置
INDEX延迟
时间
（利用数字键输入时，按下 [SET]）
可设置范围 0.00000 s ～ 0.10000 s
8
按下 [EXIT]，关闭触发同步输出设置画面
9
按下 [EXIT]，关闭详细设置画面
•
将触发同步输出功能设为
[ON]时，由于输出测量信号之后～读取数据之前需要等待时间，因此测量时
间会延长。
请参照“(3) 测量时间”（第 263页）
•
如果在触发同步输出功能为
[ON]的状态下变更测量条件，则可能会瞬间输出所设置电平的测量信号。
•
输入触发信号时输出测量信号，测量结束时停止输出。
•
在连续测量模式下，最后面板的测量结束之后，测量条件变为最初面板的设置。
最初面板的设置被设为触发同步功能
[ON]时，停止测量信号。
触发延迟 ：ON 触发同步输出 ：ON
TRIG
EOM
INDEX
信号
触发延迟
同步信号等待 INDEX延迟
测量 运算

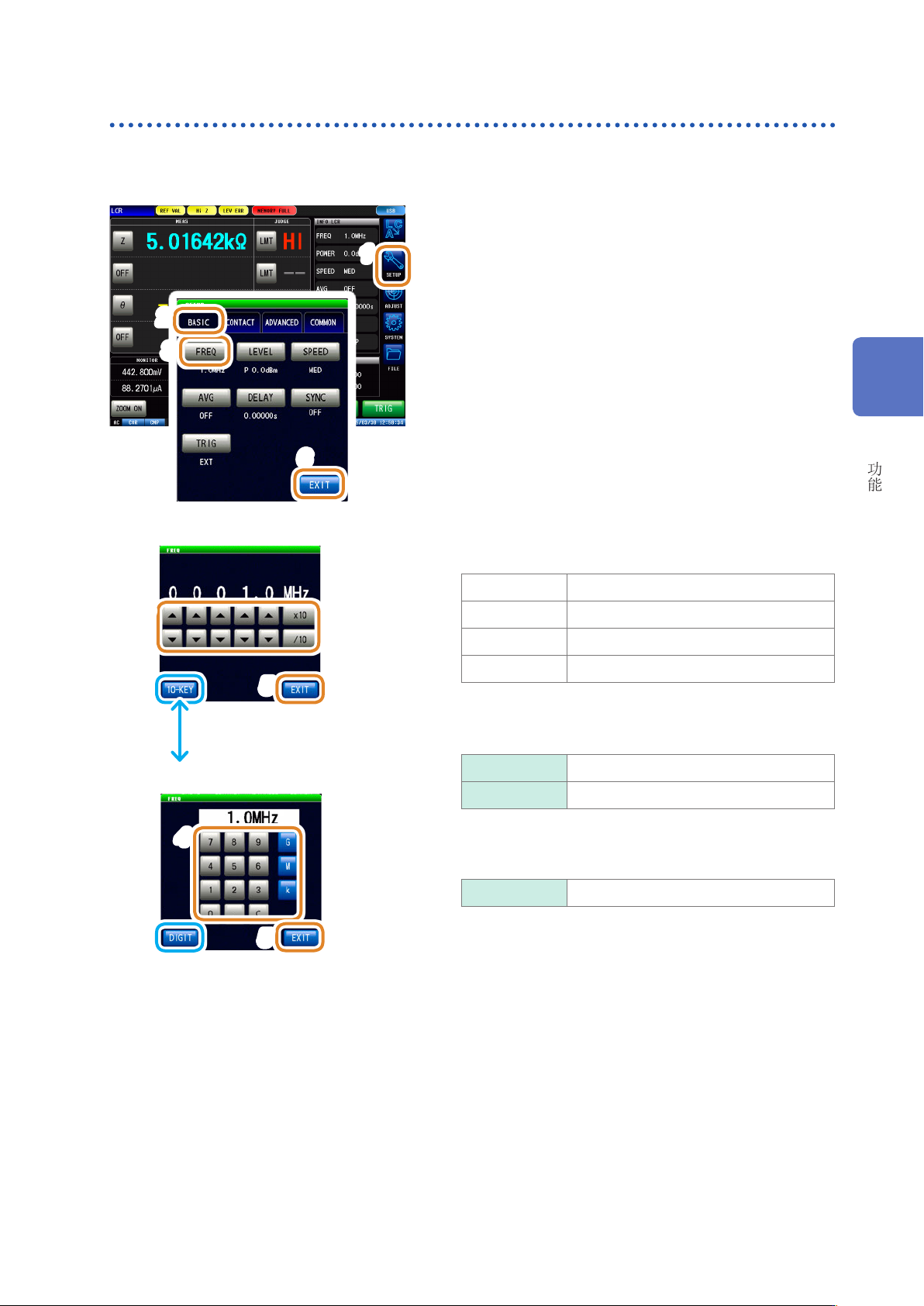

35
进行测量条件的基本设置
3.2.5 设置测量频率
设置施加到测试物上的信号的频率。测量值可能会因测试物以及测量频率而异。
1
6
3
2
1
按下 [SETUP]
2
按下 [BASIC]标签
3
按下 [FREQ]
4
5
可 利 用 [DIGIT]、[10-KEY] 切
换输入。
利用
/
（逐位）进行设置时
4
5
利用数字键进行设置时
4
利用
/
或数字键设置频率
可设置范围：
IM7580A 1.0000 MHz ～ 300.00 MHz
IM7581 100.00 kHz ～ 300.00 MHz
IM7583 1.0 MHz ～ 600.0 MHz
IM7585 1.0 MHz ～ 1.3000 GHz
利用
/
（逐位）进行设置时
如果按住
/
键，则连续进行变化。
[×10] 将测量频率设为 10 倍。
[/10] 将测量频率设为 1/10倍。
利用数字键进行设置时
单位的变更 ：
G（千兆）/ M（兆）/ k（千）
[C] 重新进行输入。
•
如果输入数值，单位键则变为有效状态。
•
如果按下单位键，则频率会被设置。
•
设置超出最大频率时 ：自动设为最大频率。
•
设置低于最小频率时 ：自动设为最小频率。
5
按下 [EXIT]，关闭测量频率设置画面
6
按下 [EXIT]，关闭详细设置画面
3
LCR
功能
