36
进行测量条件的基本设置

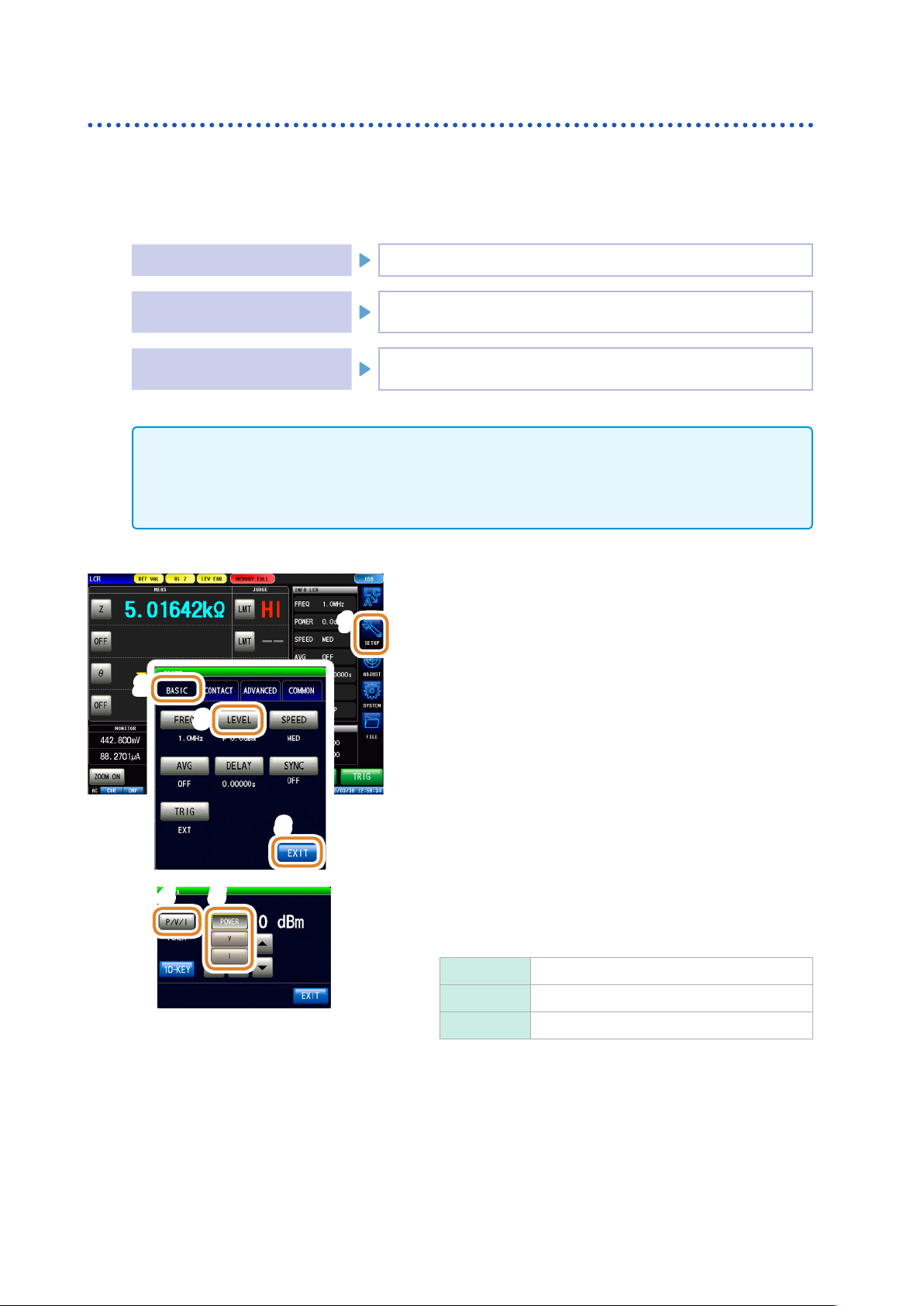

3.2.6 设置测量信号电平
设置测量信号电平。
值可能会因测试物以及测量信号电平而异。
利用本仪器可按下述 3 种方法设置施加到测试物上的测量信号电平。
功率 (P) 模式 利用 DUT端口 50
Ω
终端时的功率 (dBm) 设置测量信号电平。
电压
(V) 模式
利用 DUT端口开路时的电压值 (V) 设置测量信号电平。
（将 dBm换算为 V后的值）
电流
(I) 模式
利用 DUT端口短路时的电流值 (A) 设置测量信号电平。
（将 dBm换算为 I后的值）
•
信号电平的设置分辨率始终为
0.1 dB，与设置信号模式无关。
因此，已经在电压、电流模式下进行设置时，根据输入的数值自动转换为 0.1 dB 分辨率的设置值。
•
测试精度因测量信号电平而异。
请参照“量程”（第 259页）
1
8
3
2
1
按下 [SETUP]
2
按下 [BASIC]标签
3
按下 [LEVEL]
4 5
4
按下 [P/V/I]
5
选择信号设置模式
[POWER] 利用功率 (dBm) 进行设置。
[V] 利用电压 (V) 进行设置。
[I] 利用电流 (A) 进行设置。
接下页
37
进行测量条件的基本设置

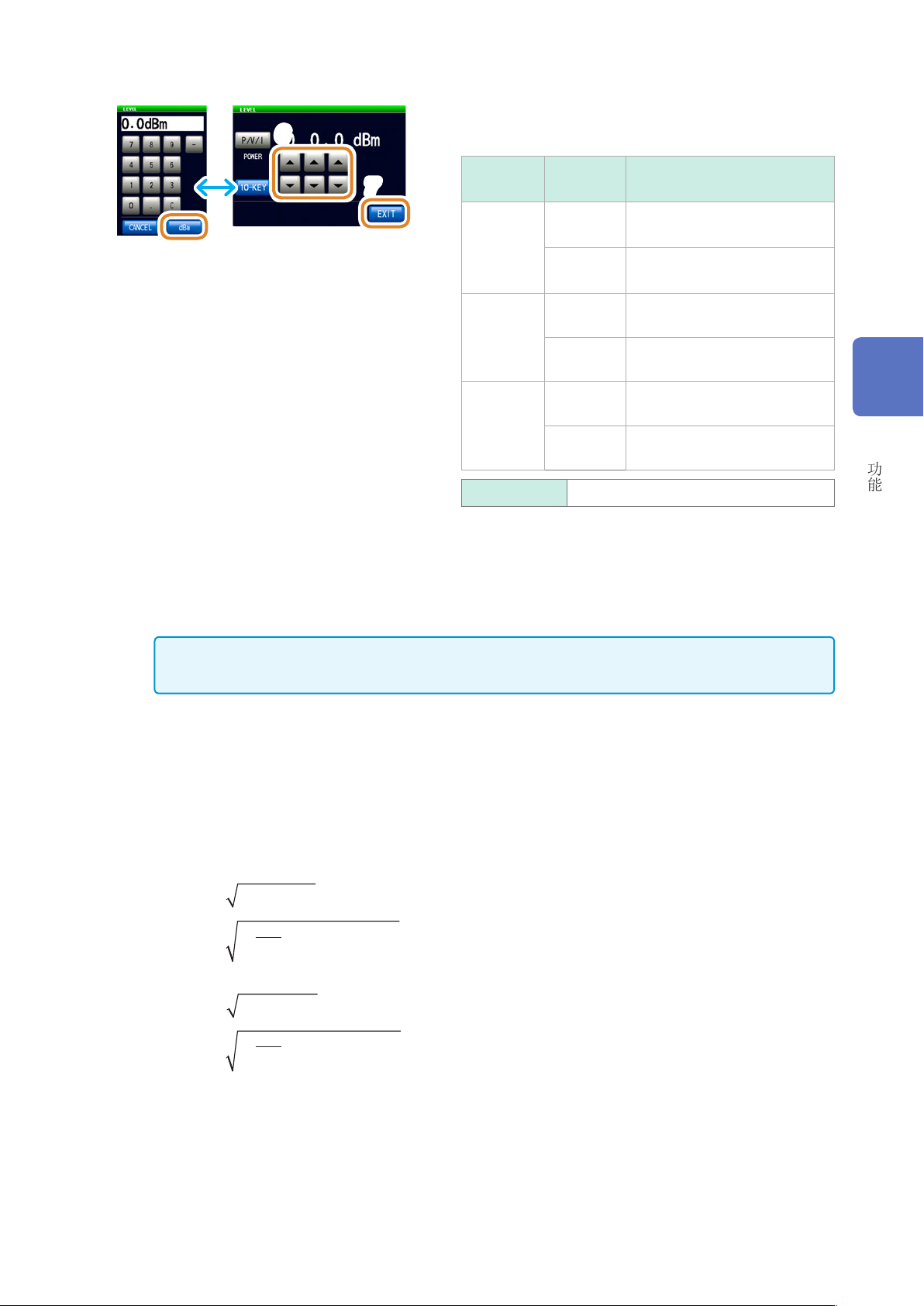

6
7
可进行数字键输入。
6
利用
/
或数字键设置电压或电流值
（利用数字键设置时，
按下
[dBm]）
测量信号
模式
产品型号
名称
可设置范围
功率
(P)
模式
IM7580A、
IM7581
-40.0 dBm ～ +7.0 dBm
（0.1 dB分辨率）
IM7583、
IM7585
-40.0 dBm ～ +1.0 dBm
（0.1 dB分辨率）
电压
(V)
模式
IM7580A、
IM7581
4 mV ～ 1001 mV
IM7583、
IM7585
4 mV ～ 502 mV
电流 (I) 模
式
IM7580A、
IM7581
0.09 mA ～ 20.02 mA
IM7583、
IM7585
0.09 mA ～ 10.04 mA
[C]
重新进行输入。
7
按下 [EXIT]，关闭测量信号电平设置画面
8
按下 [EXIT]，关闭详细设置画面
测量值超出精度保证范围时，错误信息显示区中显示 REF VAL。请确认精度保证范围，变更测量
条件，或将测量值作为参考值。请参照“量程”（第 259页）
测量信号模式设置值相关
可利用下式转换功率与电压 / 电流设置值的关系。
VW= × ×2 50( )Ω
= × ÷×
()
210 1000 50
10
DBM
Ω
IW= × ÷2 50( )Ω
= × ÷÷
()
210 1000 50
10
DBM
Ω
V
:
电压
I
:
电流
DBM
:
功率 (dBm) 设置值
3
LCR
功能
